Философия партнёрства немецкого бренда KÖMMERLING постоянно движет компанию и её клиентов вперёд. Основные ценности компании – стабильность, новации, надёжность и опыт. Дальновидный подход KÖMMERLING к предпринимательской деятельности составляет основу успеха и сохраняет партнёрские отношения с многими компаниями вот уже более 50 лет в Европе, Южной и Северной Америке, Китае, Индии и Австралии.
Бренд KÖMMERLING выделяется среди конкурентов строгим контролем качества на всех этапах жизненного цикла продукта: от исследований и конструкторских разработок до вопросов экологической безопасности профильных систем и технологий производства, а также широкой продуктовой линейкой оконных систем: окна для городской застройки и индивидуального строительства, панорамные окна, многоугольные пристройки, эркеры произвольной формы и с различными углами и другие.
![Бренд](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3_614adb9821a6e.jpg?size=0x-)
В данном техническом обзоре рассмотрим семейства различных по формату оконных и балконных блоков, перегородок и фасадного остекления из профильной системы KÖMMERLING.
Модели разработаны компанией BIMLIB в виде загружаемых семейств категории «Окна». Они представлены пользователю как отдельными семействами в формате *RFA, так и каталогом BIM-моделей в формате *RVT. Версия файлов Autodesk Revit 2016. Общие параметры семейства – параметры ФОП 2017.

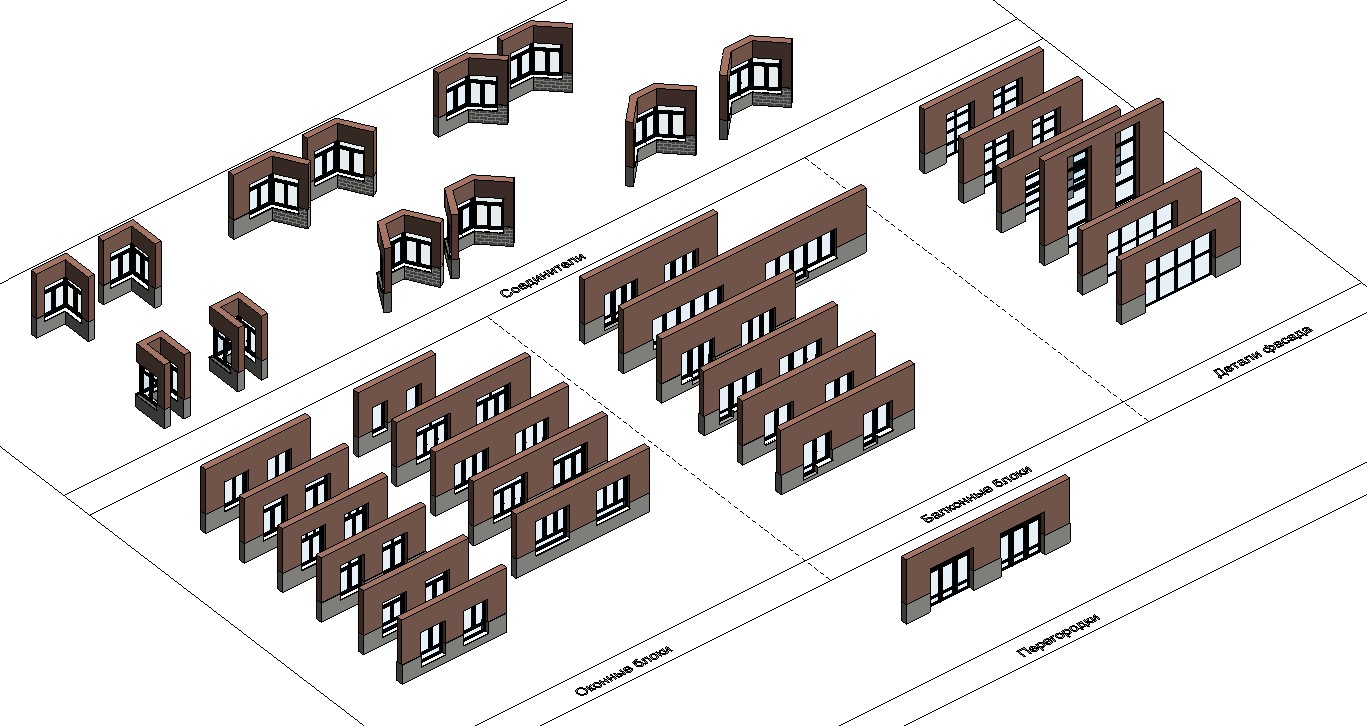

Каталог содержит следующие разработанные семейства:
- 14 типоразмеров балконных блоков с одной, двумя или тремя створками, с возможностью выбора ширины профиля рамы для каждого подтипа – 70 или 76 мм;
- 28 типоразмеров оконных блоков с одной, двумя или тремя створками, с возможностью выбора ширины профиля рамы для каждого подтипа – 70 или 76 мм;
- 10 типоразмеров деталей фасада (витражное остекление) с возможностью выбора ширины профиля рамы для каждого подтипа – 70 или 76 мм;
- 2 типоразмера перегородок с аналогичным выбором ширины профиля рамы – 70 или 76 мм;
- 12 типоразмеров оконных соединителей для различных угловых или эркерных оконных блоков с возможностью выбора угла поворота – 90º, 135º и переменный угол 78-220º. Здесь также представлено 2 вида ширины профиля рамы – 70 и 76 мм.
![Общий](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%201_614adfb44500a.jpg?size=0x-)

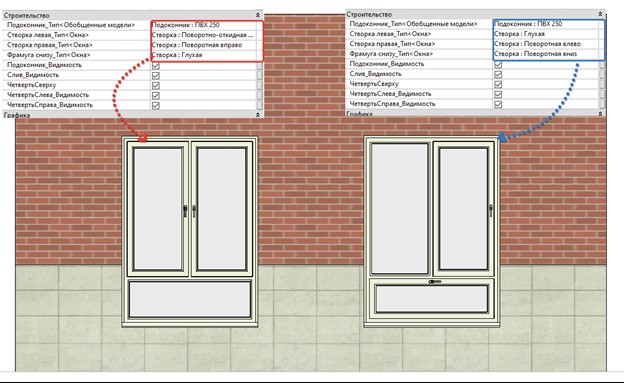

Представленные семейства моделей KÖMMERLING закрывают практически все потребности при остеклении зданий. В рамках всех семейств пользователь может изменить габаритные размеры и монтажные зазоры, размеры и направления открывания створок, применяемые комплектующие (слив, подоконник) и их размеры, а также устанавливать различные стеклопакеты и прочее.
Все оконные системы KÖMMERLING разработаны в строгом соответствии с действующими стандартами ГОСТ 23166, ГОСТ 30674, ГОСТ Р 56926 и внутренними техническими регламентами компании. Оконные и балконные конструкции доступны с монтажной шириной – 70 мм или с учётом повышенных теплотехнических характеристик с шириной – 76 мм.
![Демонстрация](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%202_614ae1cc1f4a7.jpg?size=0x-)

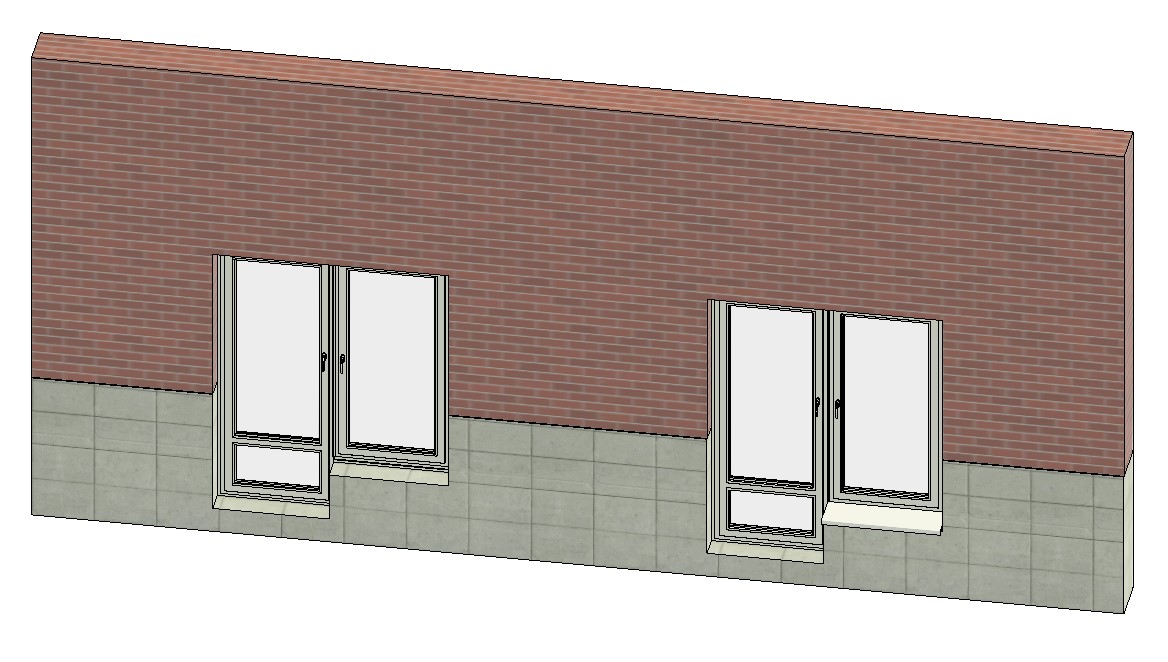

Все модели блоков остекления по желанию пользователя могут применяться как с подоконниками, отливами, так и без них. Также доступна опция «отключения/включения четверти» по всем сторонам. Данные опции включаются/отключаются в свойствах семейства. Кроме того, можно выбрать вылет подоконника и его контур (прямой/угловой).
![Виды](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%203_614ae31e36585.jpg?size=0x-)

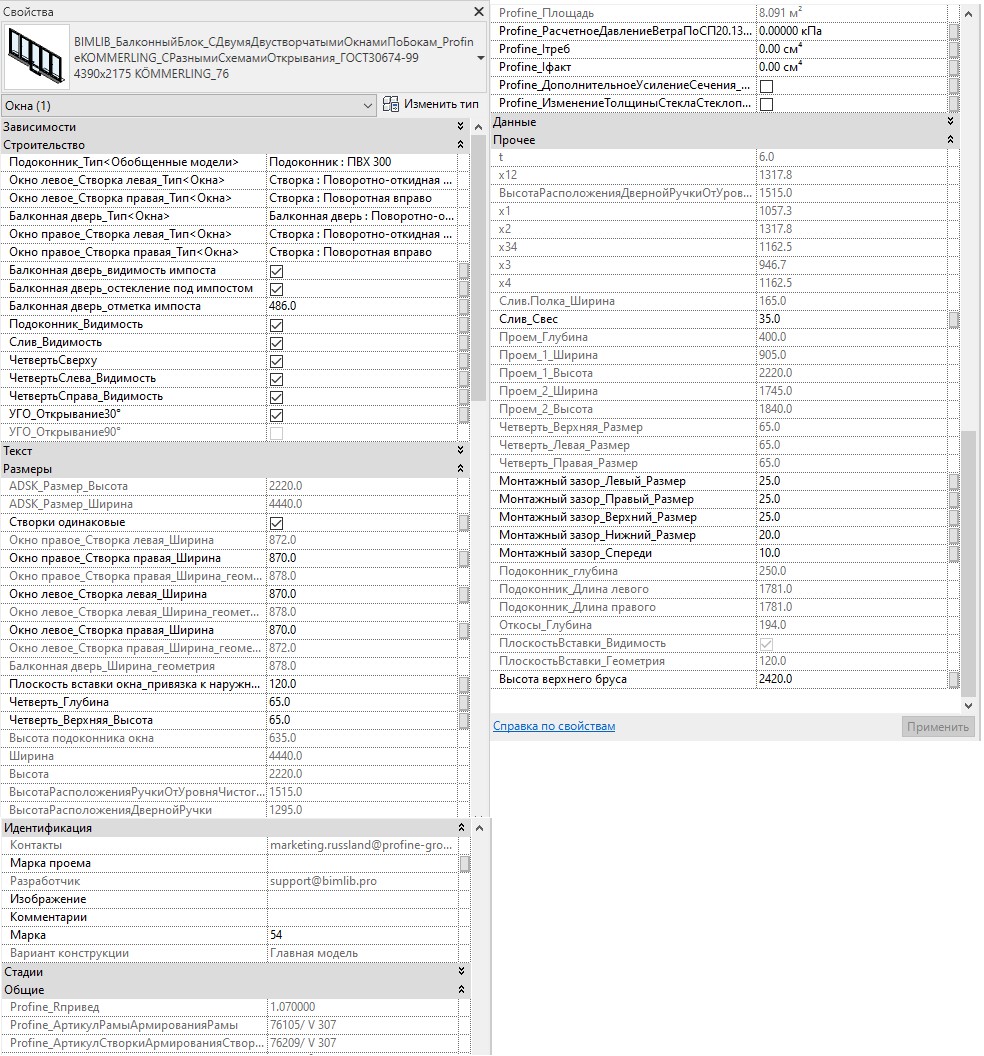

Во всех моделях оконных блоков есть большой список как автоматически изменяемых, так и пользовательских параметров для гибкой настройки:
- наиболее интересный блок «Строительство» содержит задаваемые параметры устройства конструкции: тип, направление открывания и виды створок, наличие импоста и его материала, параметры УГО, размер и видимость подоконника, отлива, четверти;
- блок «Размеры», в котором есть возможность задать и уточнить размеры и варианты открывания створок, выступов, зазоров, четвертей;
- блоки «Общее» и «Прочее», которые кроме артикулов и марок, присвоенных изделию, содержат автоматически вычисленные и задаваемые параметры элементов блока: размеры деталей и профилей, выступов, фасок, кромок и прочих значений параметров (монтажных зазоров, четвертей, устройства усиления оконных блоков).
Кроме того, в свойствах даны различные информационные поля с данными о разработчике моделей, производителе и другие, которые можно заполнить текстом для идентификации.
![Свойства](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%204_614ae6169b452.jpg?size=0x-)

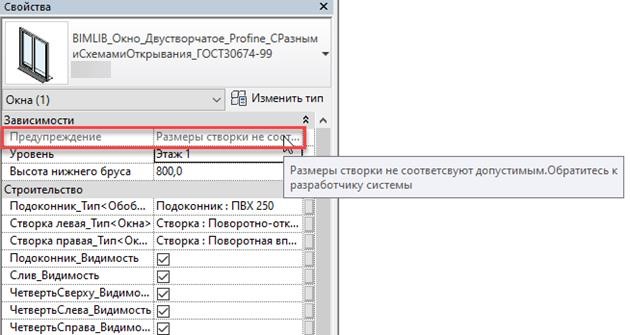

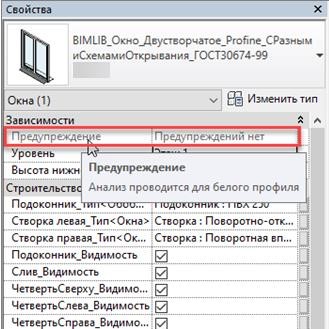

Важно учесть, что при изменении размеров створки – её ширина не должна превышать высоту более чем на 25%. Для удобной работы с габаритами блоков в окне свойств экземпляра реализован вывод предупреждения при недопустимых размерах створок.
![Примеры](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%205_614ae75759eb0.jpg?size=0x-)
![Примеры](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%206_614ae7576a676.jpg?size=0x-)
Во все семейства внесены технические характеристики, справочная информация о производителе продукции и разработчике модели, а также url-ссылки на документы и сайт производителя.

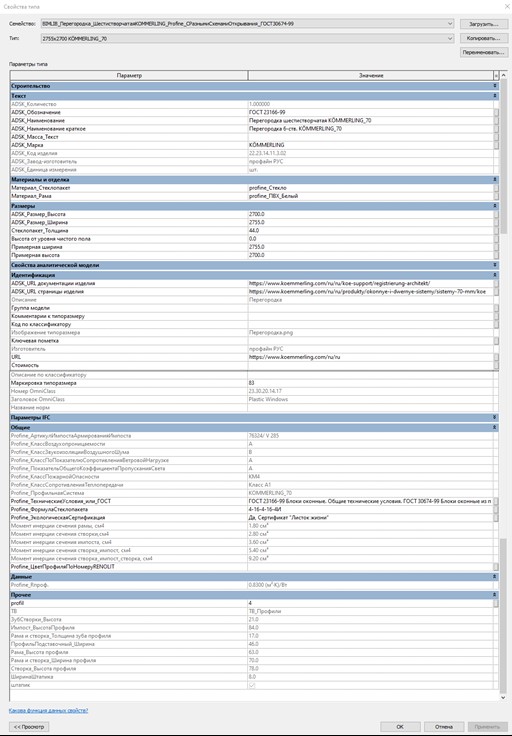

Основными параметрами, характеризующими семейство, выступают физические параметры и геометрические размеры деталей изделия: общие габаритные высота и ширина блока, размеры и направление открывания створок. Кроме того, в свойствах типа содержатся сведения о применяемых в составе изделия материалов для всех составляющих элементов блока: стеклопакет, откосы, отлив, подоконник, фурнитура и прочее. Присутствует информация о классах конструкции по тепло- и звукоизоляции, воздухопроницаемости и другие. Вся продукция имеет информацию об экологической, пожарной сертификации, а также о сертификации профильных систем KÖMMERLING по ГОСТ.
В составе свойств подробно описаны разделы «Идентификация» и «Данные», содержащие маркировки типоразмеров изделий, типовые аннотации и другие обозначения.
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%207_614ae924e509b.jpg?size=0x-)
Модели выполнены в трёх уровнях детализации.

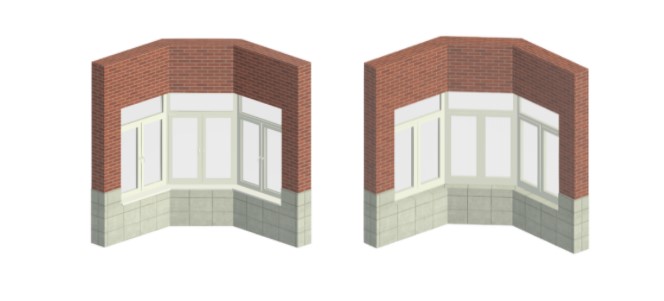

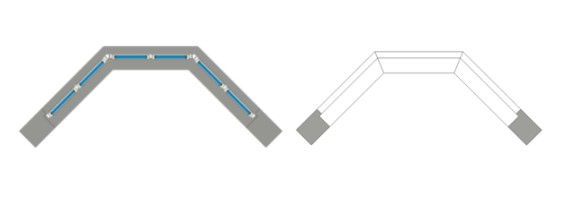

Высокий уровень детализации – объёмная модель с проработанной геометрией и наличием фурнитуры, откосов, отлива и подоконника; средняя и низкая детализация – формообразующая геометрия блока со стеклопакетом, условно-графическим изображением конструкции на планах этажей. Геометрия поделена на две подкатегории: геометрия блоков остекления с деталями крепления; УГО – для геометрии условно-графического обозначения на чертежах в плане.
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%208_614aebb2e9f15.jpg?size=0x-)
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%209_614aec28dc6ef.jpg?size=0x-)

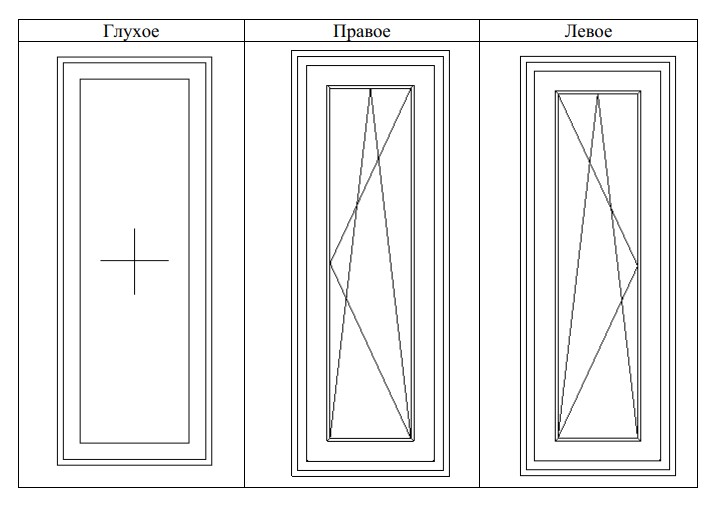

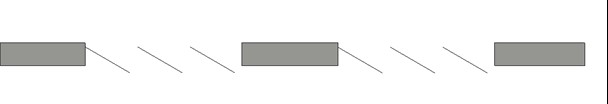

Для удобного чтения проекта формируются общепринятые чертежи оконных блоков с условно-графическим изображением на плане и на виде со стороны петель (общепринятое изображение оконных блоков), наличием/отсутствием створок и сторон их открывания.
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2010_614aef0666b57.jpg?size=0x-)
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2011_614aef35bb57b.jpg?size=0x-)

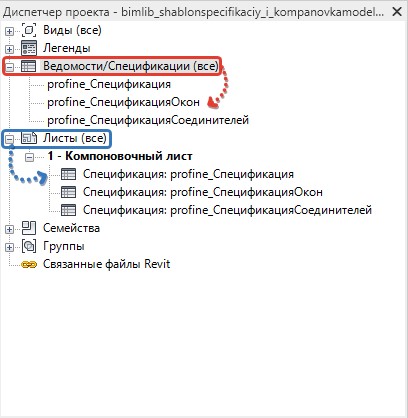

Раздел «Ведомости и спецификации» содержит автоматические спецификации для просмотра параметров и составов всех оконных конструкций «KÖMMERLING».
![Раздел](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2012_614aefd01d7bb.jpg?size=0x-)
Более подробно пользователь может ознакомиться с параметрами и составами оконных конструкций на компоновочном листе в разделе «Листы», где размещены все спецификации с параметрами изделий и их комплектующими по нескольким категориям. При копировании в свой проект необходимых систем в ведомости будут передаваться только те параметры материалов, которые относятся к выбранному типу.

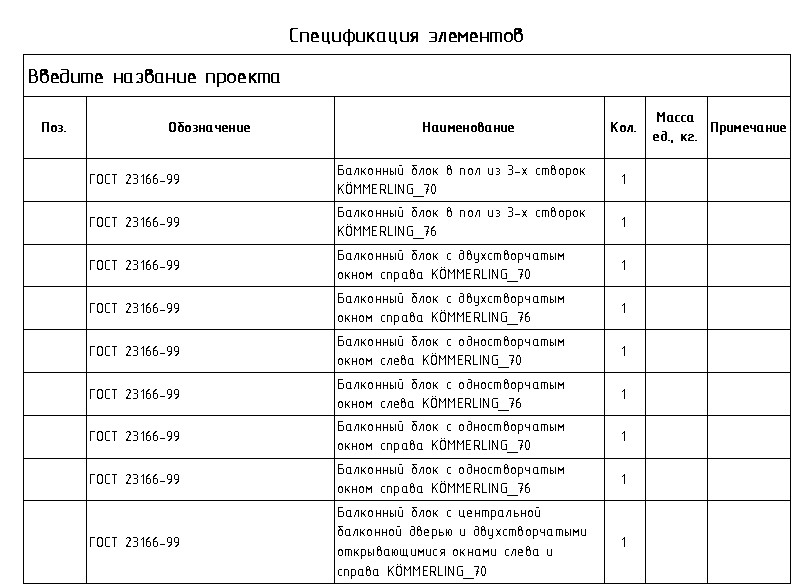

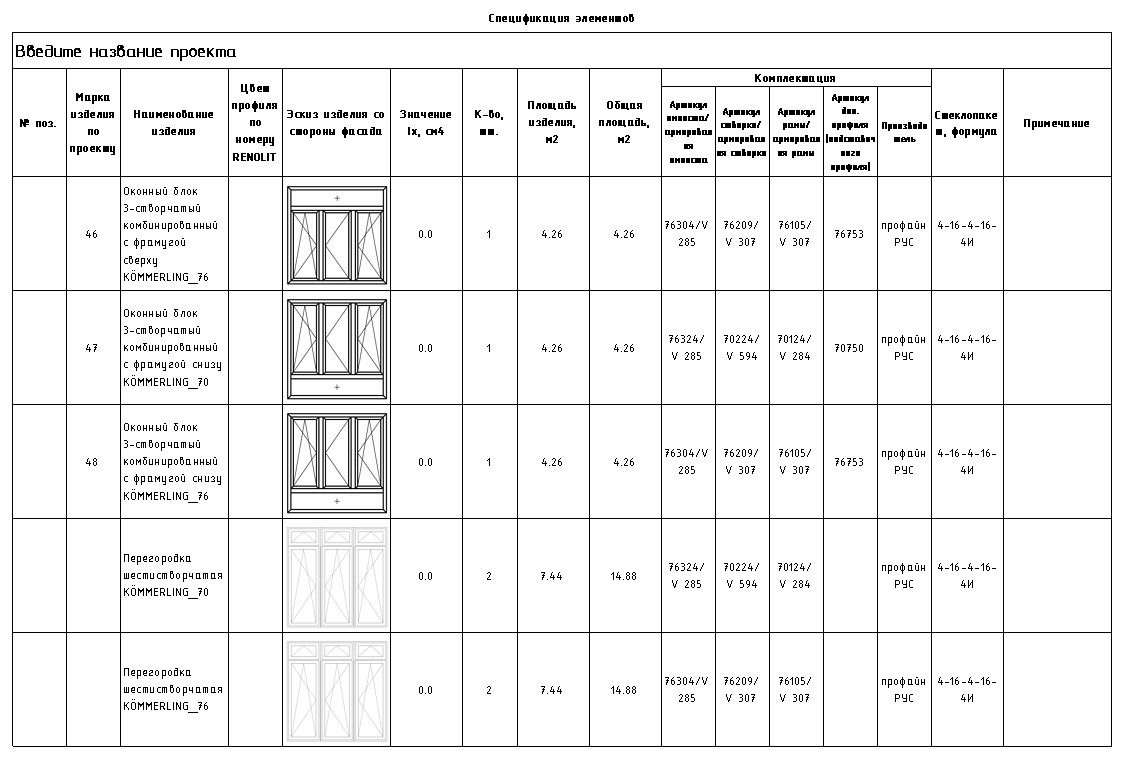

Вся техническая информация о материалах доступна для копирования в ведомость материалов по форме №7 ГОСТ для каждого вида конструкции, например, оконных блоков. Ведомость автоматизирована и пересчитывается в зависимости от изменений количества или типоразмеров используемых конструкций.
![image-0](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2013_614af13e583c7.jpg?size=0x-)
![image-0](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2014_614af1721756f.jpg?size=0x-)

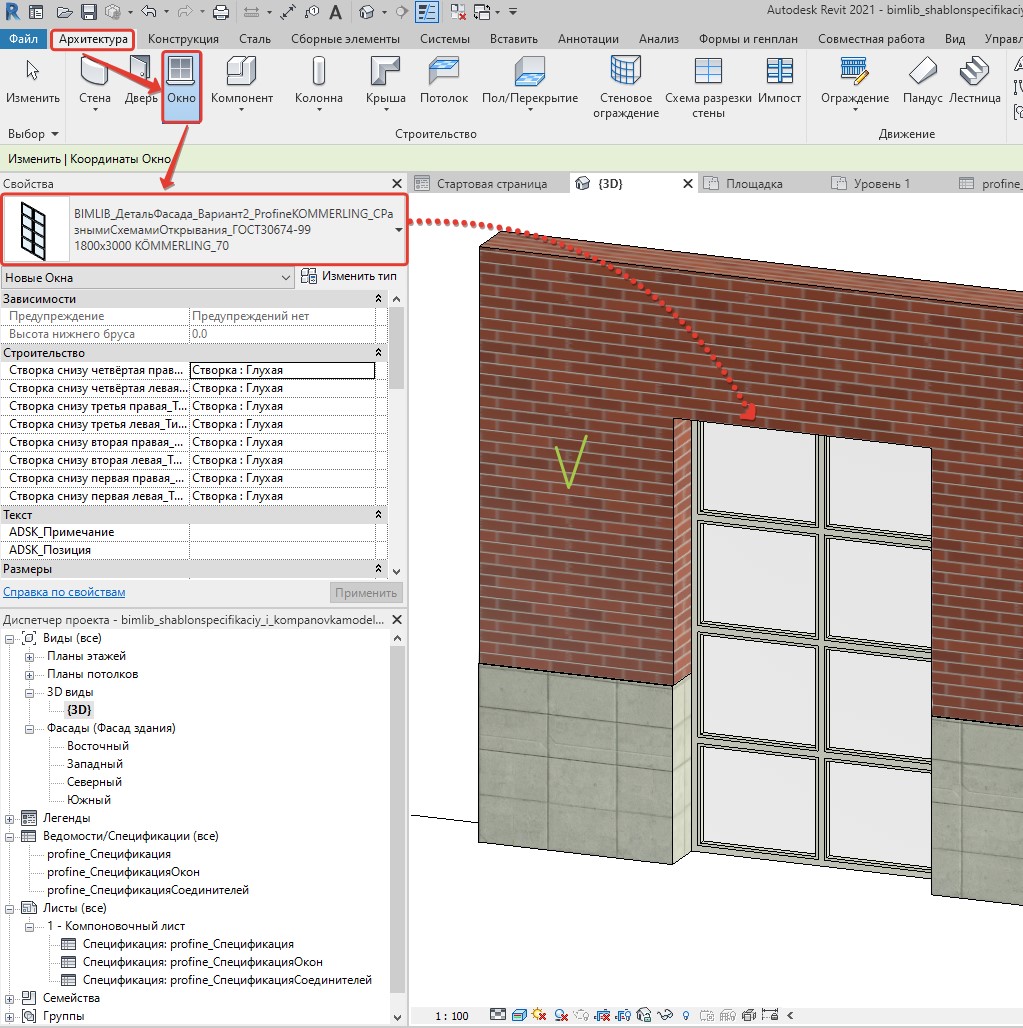

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Архитектура», после чего кликнуть по плитке «Окно», и в панели свойств выбрать нужную модель, разместив её так, как необходимо.
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2015_614af2238b47e.jpg?size=0x-)

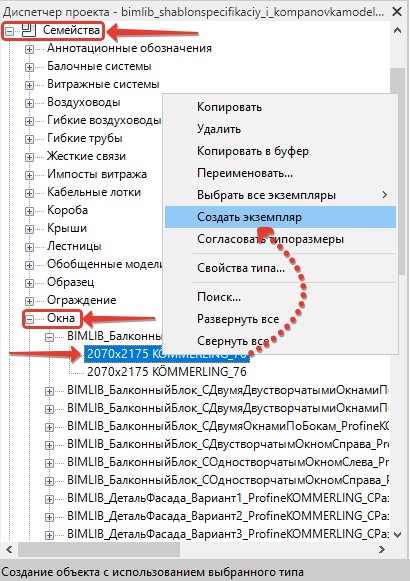

Также можно перейти на любой из видов, для этого нужно в диспетчере проекта во вкладке «Семейства», в категории «Окна» кликнуть правой кнопкой мыши на семейство и выбрать «Создать экземпляр», после чего разместить его так, как необходимо. Для размещения конструкции любого блока обязательно наличие конструктивной основы – стены.
![Пример](/uploads/blogs/2021-09/%D0%BA%D0%B5%D0%BC%D0%BC%D0%B5%D1%80%D0%BB%D0%B8%D0%BD%D0%B3%2016_614af2ab9e71e.jpg?size=0x-)
Не забывайте использовать удобную инструкцию по работе с моделями оконных и фасадных конструкций KÖMMERLING от BIMLIB, которая доступна для скачивания в карточке модели, и содержит в себе полный алгоритм подключения цифрового двойника к проекту.
По вопросам консультаций и альбомам технических решений вы всегда можете обратиться к разработчику профильных систем KÖMMERLING.
