Технический обзор библиотеки BIM-моделей систем остекления компании KÖMMERLING.
Обзор BIM-моделей ПВХ-систем остекления Premi от компании KÖMMERLING

Бренд KÖMMERLING (KOMMERLING): с амбициозными идеями – к успеху.

Философия партнёрства постоянно движет компанию и её клиентов вперёд. Основные ценности компании – стабильность, надёжность и опыт. Дальновидный подход KÖMMERLING к предпринимательской деятельности составляет основу совместного успеха.

Являясь комплексным поставщиком, бренд KÖMMERLING выделяется среди других широкой продуктовой линейкой оконных систем.

Большой выбор открывает практически неограниченные возможности для дизайна и позволяет реализовать даже самые смелые идеи. Каждый найдет то, что придётся ему по вкусу: панорамные окна, многоугольные пристройки, эркеры произвольной формы и с различными углами, а также многое другое. Кроме того, KÖMMERLING является лидером на рынке производства ПВХ-панелей для различных областей применения. ПВХ-панели высокого качества, продаваемые по всему миру, являются сильным самостоятельным направлением деятельности концерна profine Group, в состав которого входит бренд. Ассортимент продуктов дополняют профильные ПВХ-системы, разработанные в соответствии с запросами пользователей.

Представляем вашему вниманию второй технический обзор семейств оконных и дверных блоков остекления из ПВХ-профиля от компании «KÖMMERLING». В этом обзоре расскажем о новой линейке изделий Premi. Модели разработаны компанией BIMLIB в виде загружаемых семейств в категориях: «Окна» и «Двери». Все они представлены пользователю как отдельными семействами в формате *RFA, так и каталогами BIM-моделей в формате *RVT. Пользователю доступны для скачивания два RVT-каталога: каталог Premi Door и каталог Premi Slide. Версия файлов Autodesk Revit 2016. Общие параметры семейства – параметры ФОП 2017. Версия моделей 1.0.

Каталог Premi Door содержит следующие разработанные семейства:

  • Два типоразмера дверей двухстворчатых подъёмно-раздвижных размерами 6500х2600 мм с левой и правой сторонами открывания.
  • Три типоразмера дверей трёхстворчатых подъёмно-раздвижных размерами 6500х2600 мм с левой и правой сторонами открывания по схемам G-A (одна створка открывания) и К (две боковых створки открывания).
  • Один типоразмер двери четырёхстворчатых подъёмно-раздвижных размером 6500х2600мм с левой и правой сторонами открывания.

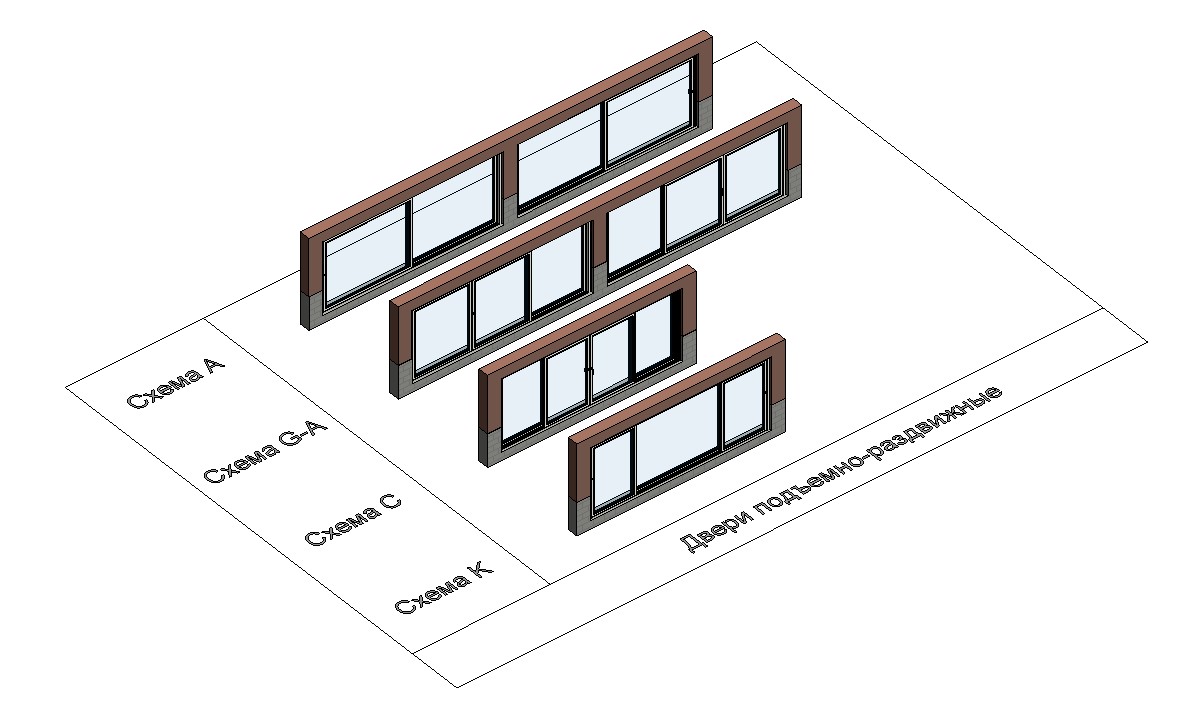

Общий Общий вид разработанных моделей Premi Door

Каталог Premi Slide содержит следующие разработанные семейства:

  • Четыре типоразмера дверей двухстворчатых раздвижных размерами 2200х2200 мм и 3000х2000 мм с левой и правой сторонами открывания с верхним светом и без.
  • Один типоразмер двери трёхстворчатой раздвижной размером 2200х3500 мм.
  • Восемь типоразмеров окон двухстворчатых раздвижных размерами 1700х1500 мм, 2700х1500 мм, 2200х1500 мм с левой и правой сторонами открывания с выбором наличия нижнего или верхнего света.
  • Три типоразмера окон трёхстворчатых раздвижных размерами 1700х3000 мм, 2700х2200 мм с левой и правой сторонами открывания с выбором наличия нижнего и верхнего света.

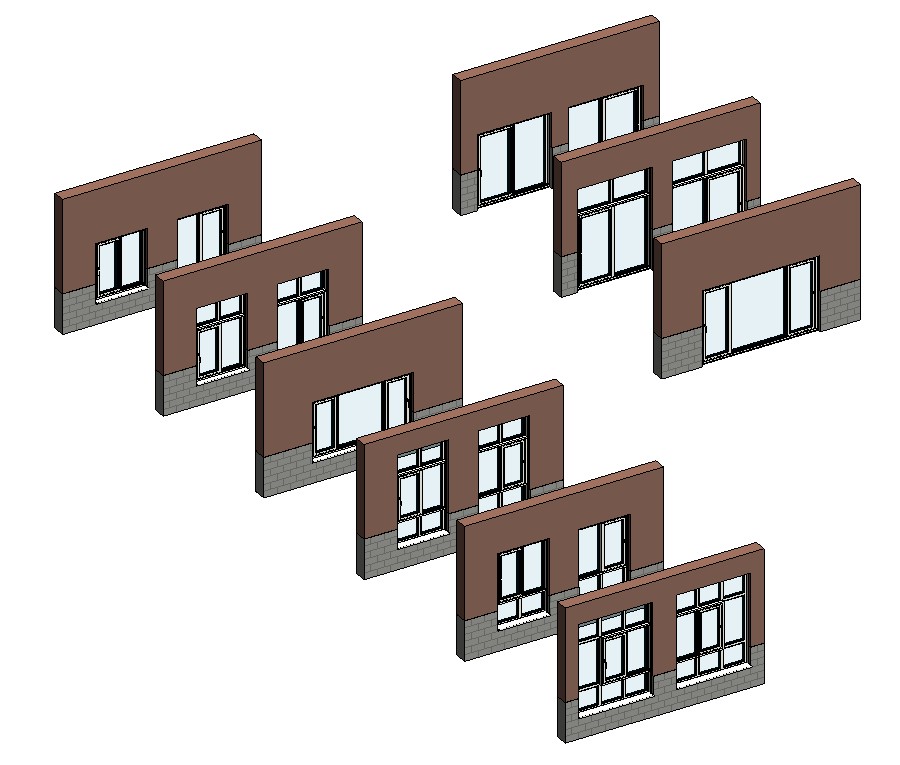

Общий Общий вид разработанных моделей Premi Slide

Представленные семейства моделей KÖMMERLING в новой линейке расширяют потребности архитекторов в ПВХ-остеклении для помещений различного назначения и найдут своё применение в любом дизайне. В рамках работы с семействами пользователь также может изменить габаритные размеры и монтажные зазоры, размеры и направления створок, применяемые комплектующие (порог) или их размеры (отлив, подоконник), изменять фурнитуру и прочее. Все профили доступны, с учётом повышенных теплотехнических качеств, с шириной в 76 мм.

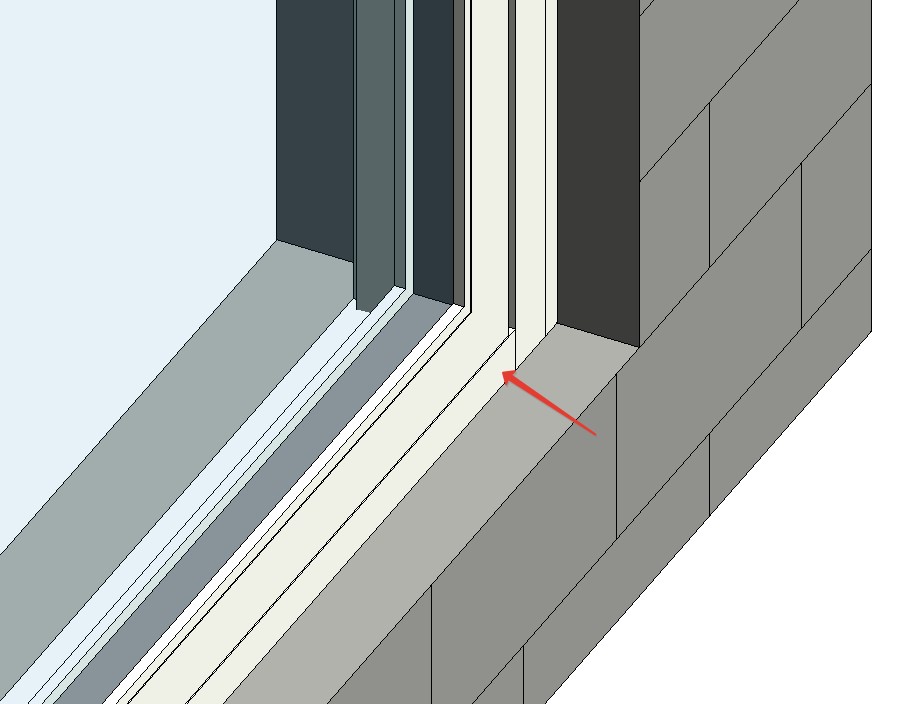

Демонстрация Демонстрация наличия/отсутствия порога у дверного пакета блока
Демонстрация

Все модели оконных блоков остекления по желанию пользователя могут применяться как с подоконниками, отливами, так и без них, двери с порогами и без. Также доступна опция отключения/включения четверти по всем сторонам. Данные опции включаются/отключаются в свойствах семейства. Кроме того, у оконного блока можно выбрать вылет ПВХ-подоконника и его контур (прямой/угловой).

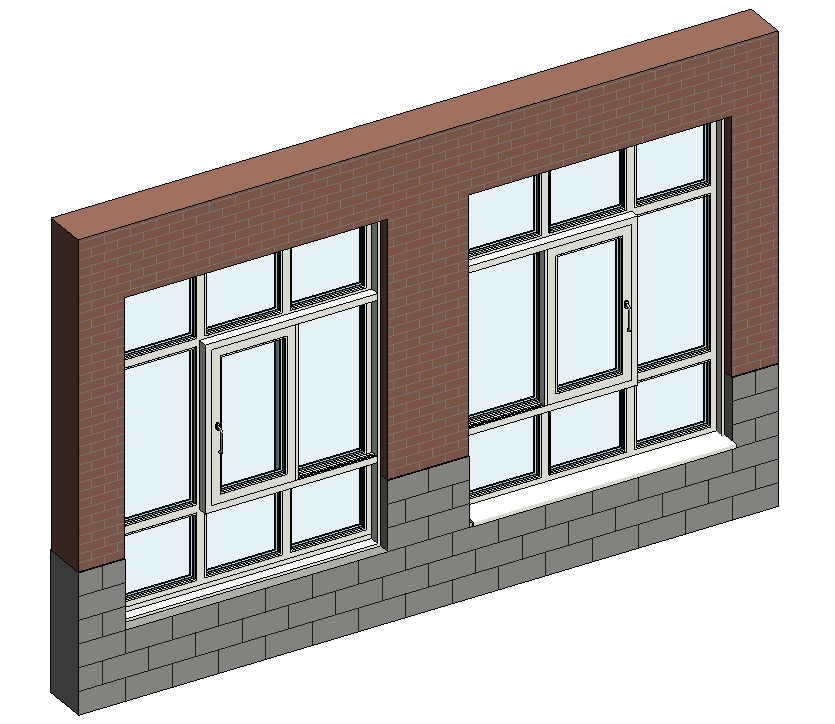

Виды Виды моделей оконных блоков Premi Slide с отключенными/включенным подоконником

При работе с моделями у пользователя есть большой список параметров для гибкой настройки вида и типа изделия. Эти параметры как автоматически изменяемые, так и пользовательские:

  • Блок «Зависимости» содержит важные параметры, задающие монтажный зазор в проёме, здесь же можно изменить материал фурнитуры и подоконника, оставить его вместе с отливом или убрать из видимости;
  • Блок «Размеры» – для задания и уточнения размеров вырезов проёма, глубины вставки окна и высоты от уровня пола, остальные параметры для считывания;
  • Блоки «Видимость» и «Прочее», где доступны включение/отключение видимости УГО, изменение размеров отлива и считывание данных о площади и размерах откосов;

Кроме того, в свойствах есть различные информационные блоки с данными о производителе, маркировках, и другие идентификационное поля, которые можно заполнить текстом при необходимости.

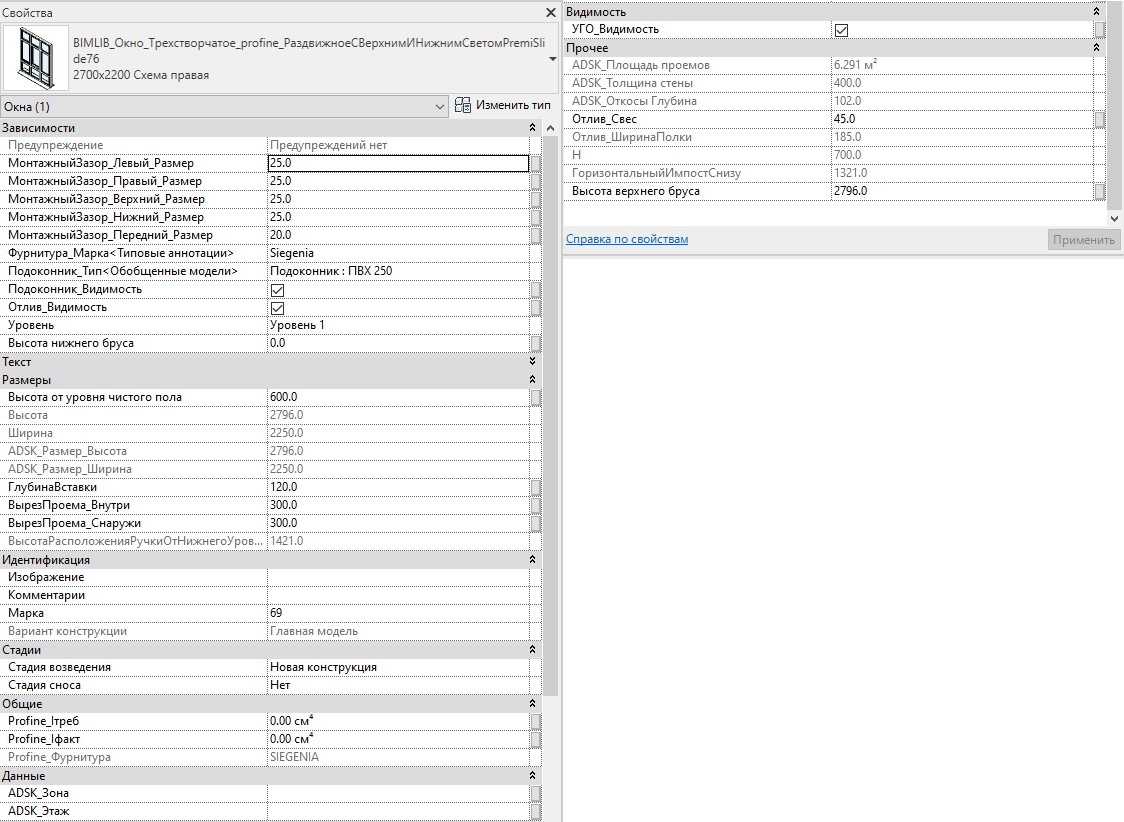

Свойства Свойства семейства на примере оконного блока

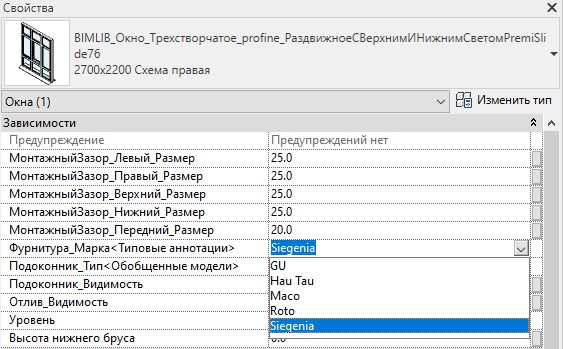

Демонстрация Демонстрация выбора типа фурнитуры в свойствах

Модели содержат необходимые технические данные об изделии. Параметры окон и
дверей можно просмотреть в окне свойств конкретного экземпляра и в окне настроек типа.

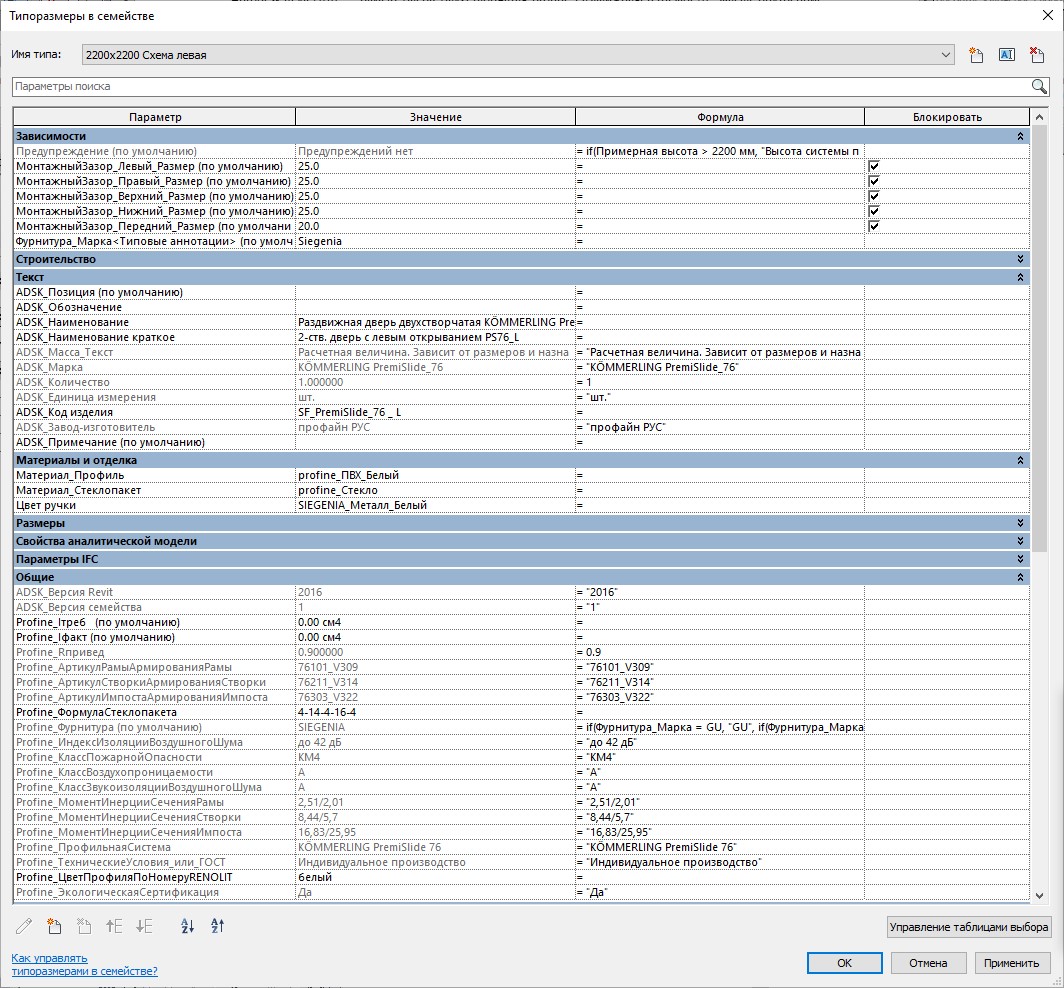

Диалоговое Диалоговое окно «Типоразмеры в семействе»

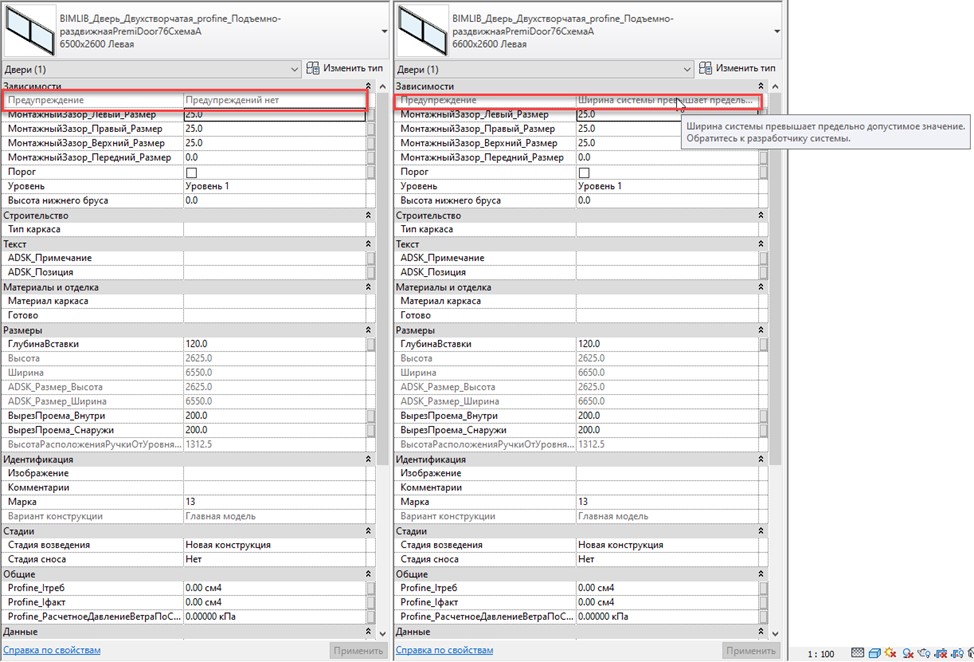

В окне свойств экземпляра семейства реализован вывод предупреждения при недопустимых размерах створок, при недопустимых размерах системы:

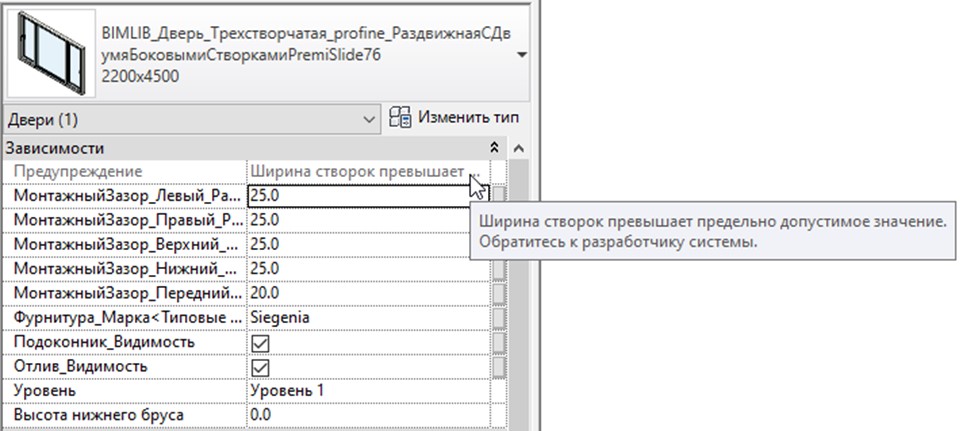

Пример Пример №1 работы зависимостей-предупреждений
Пример Пример №2 работы зависимостей-предупреждений

Во все семейства моделей Premi внесены технические характеристики, а также справочная информация и url-ссылки на документы, сайт и данные о производителе продукции и разработчике модели.

Главными параметрами, формирующими модель семейства выступают физические параметры и геометрические размеры всех составляющих деталей изделия: общие габаритные высота и ширина блока, размеры и направления открывания створок. Более того, в свойствах типа содержатся сведения о применяемых в составе изделия материалов, их цвете, для всех составляющих элементов: стеклопакет, откосы, отлив, подоконник, фурнитура и прочее. Присутствуют развёрнутые данные о классах и индексах конструкции по тепло- и звукоизоляции, светопередаче и др. Вся продукция имеет информацию об экологической сертификации и сертификации по ГОСТ. Даны изменяемые параметры по запорам и замку оконного/дверного блока. Подробно описаны в составе свойств разделы «Идентификация» и «Данные», содержащие маркировки типоразмера изделия, типовые аннотации и другие обозначения.

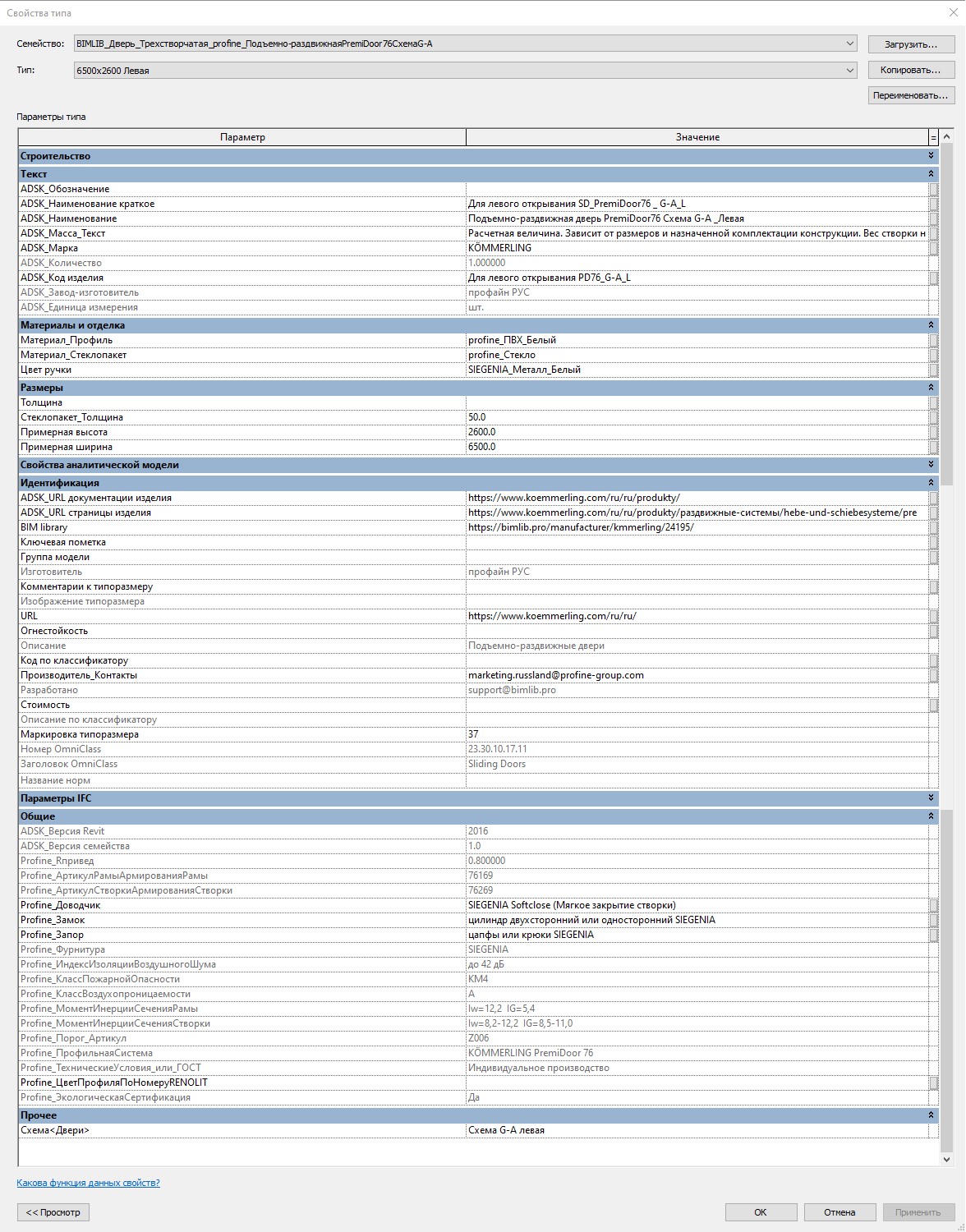

Пример Пример свойств типа для ПВХ-перегородки

Модели выполнены в трех уровнях детализации. Высокая детализация – объёмная модель с проработанной геометрией профилей, наличием фурнитуры, откосов, отлива и подоконника, средняя и низкая – формообразующая геометрия профилей блока со стеклопакетом. Условно-графическое изображение конструкции доступно на планах этажей. Геометрия поделена на две подкатегории: геометрия ПВХ-блоков остекления с деталями крепления, УГО – для геометрии условного графического обозначения на чертежах в плане.

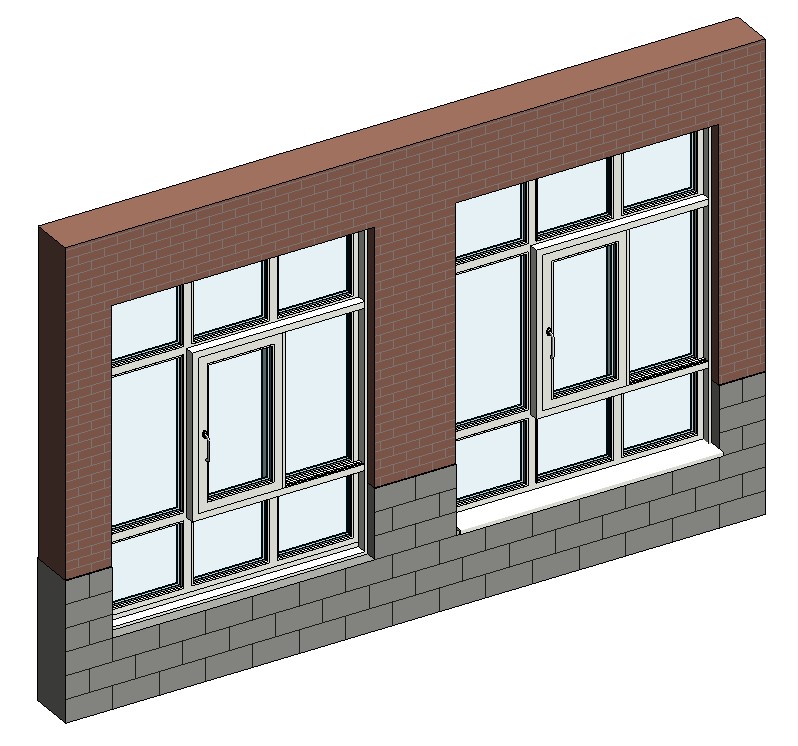

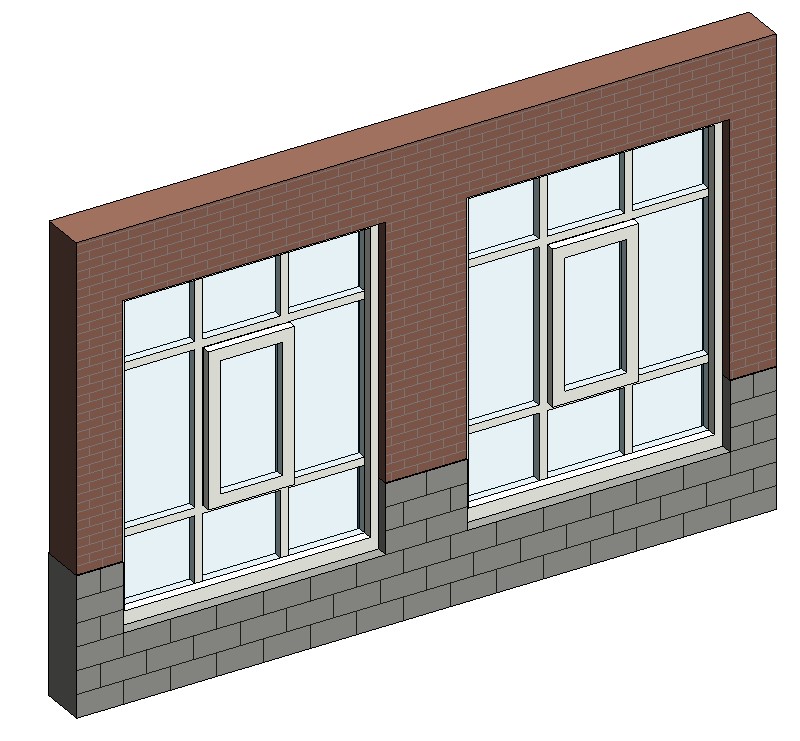

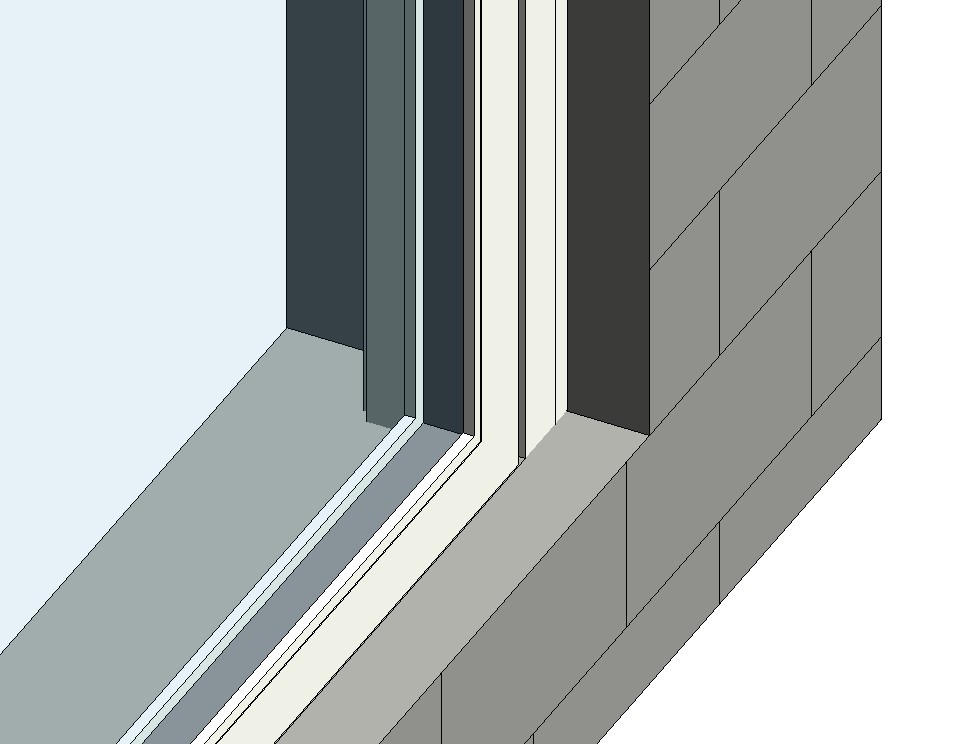

Пример Пример уровней детализации. Слева высокая, справа средняя и низкая
Пример

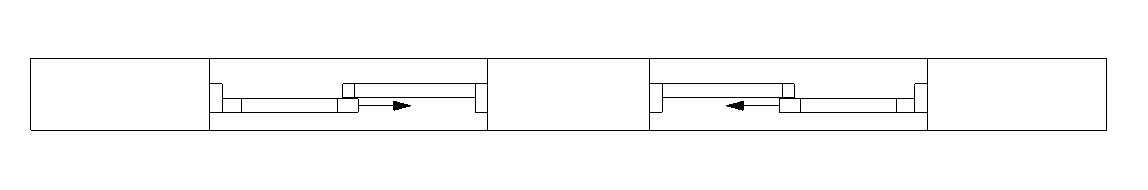

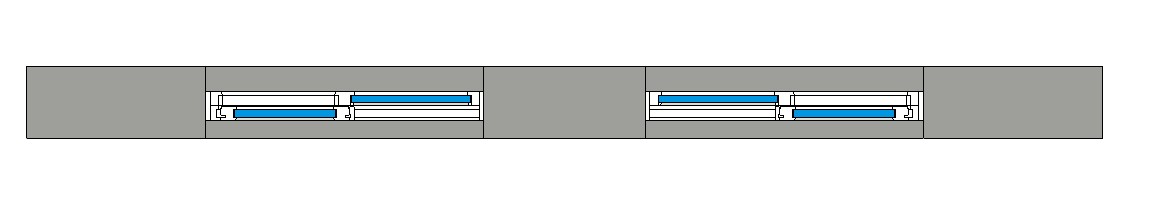

image-0 Пример уровней детализации в плане. Сверху высокая, снизу средняя и низкая (УГО с направлением открывания створки)
image-0
image-0

Для удобного чтения проекта формируются общепринятые чертежи стеклопакетов с условно-графическим изображением на плане и на виде спереди наличия створки и стороны её открывания, а также её отсутствия в случае глухого окна.

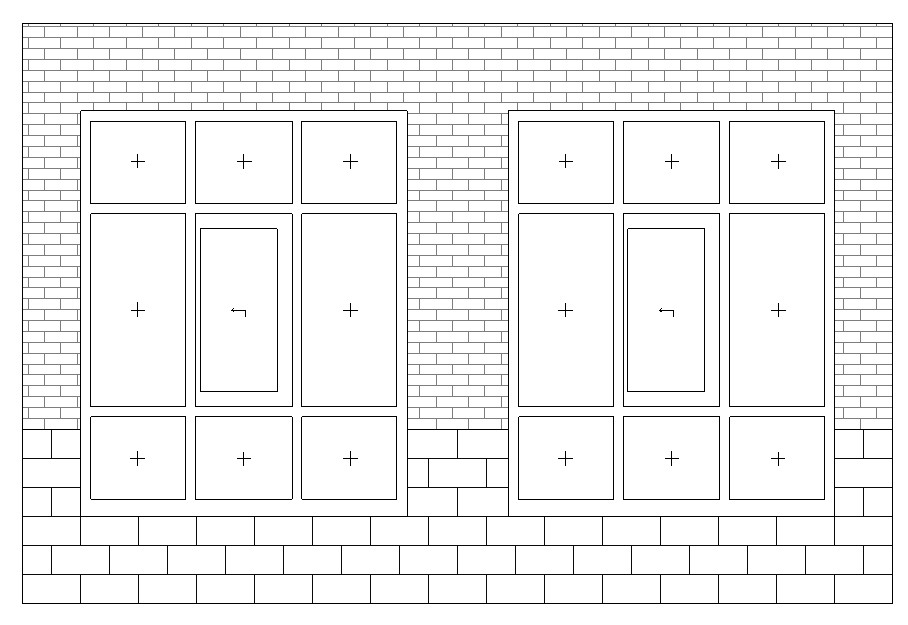

Пример Пример чертежа оконных блоков с указанием направления открывания створок

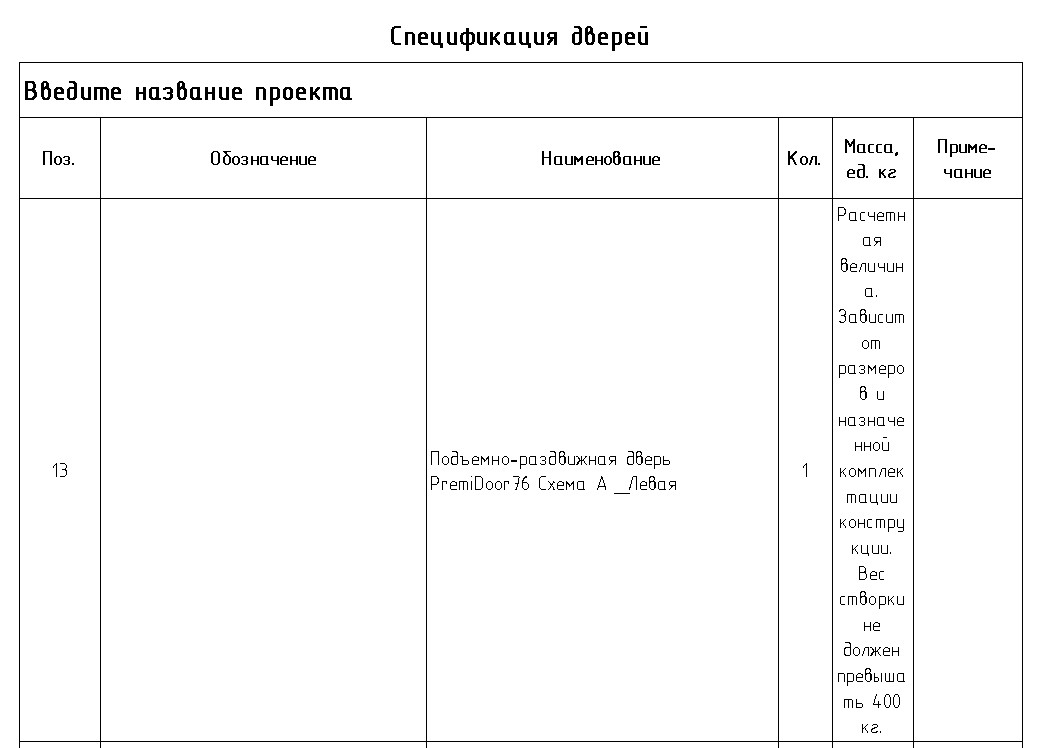

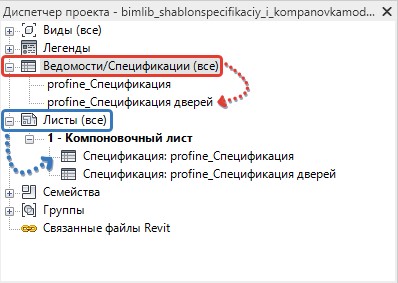

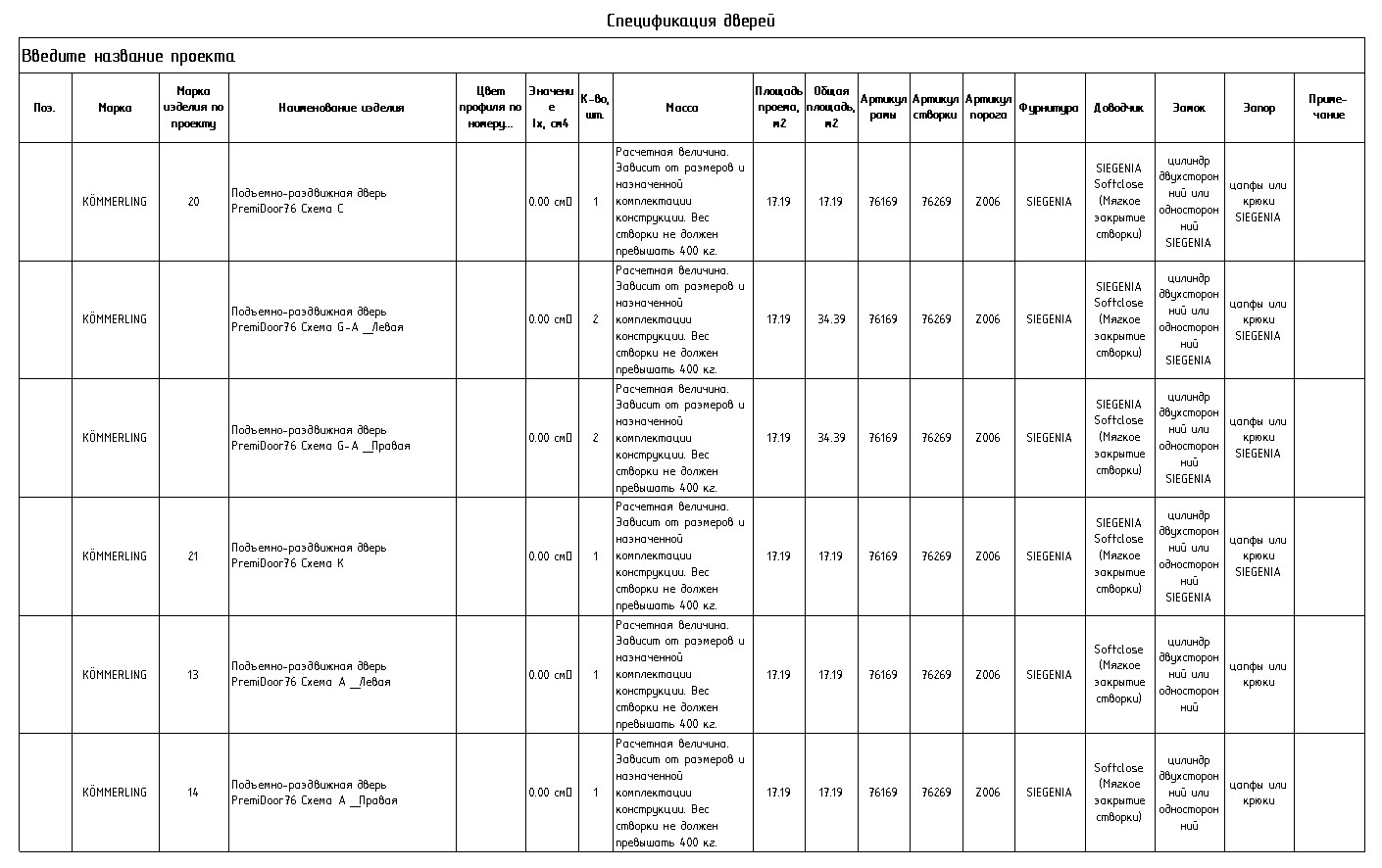

Раздел «Ведомости и спецификации» содержит автоматические спецификации для просмотра параметров и состава всех ПВХ-систем остекления Premi от KÖMMERLING

image-0

Более подробно можно с ними ознакомиться на компоновочном листе в разделе «Листы». Здесь размещены все спецификации с параметрами изделий и их комплектующих по нескольким категориям. При копировании в свой проект необходимых систем, в ведомости будут транслироваться только те параметры материалов, которые относятся к выбранному типу.

image-0

Вся техническая информация о материалах доступна для копирования в ведомость материалов по форме №7 ГОСТ для каждого вида конструкции, например, оконных блоков. Ведомость автоматизирована и пересчитывается в зависимости от изменения количества или типоразмеров используемых изделий.

image-0

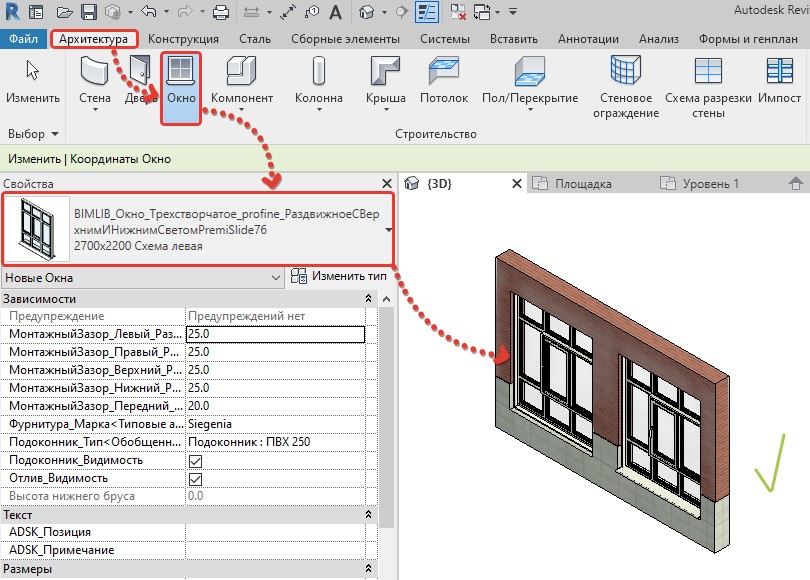

Для размещения моделей необходимо перейти на любой из видов, далее – на панели управления перейти во вкладку «Архитектура», после чего кликнуть по плитке «Окно» и в панели свойств выбрать нужную модель и разместить её так, как необходимо.

Пример Пример 1. Размещение модели в проекте

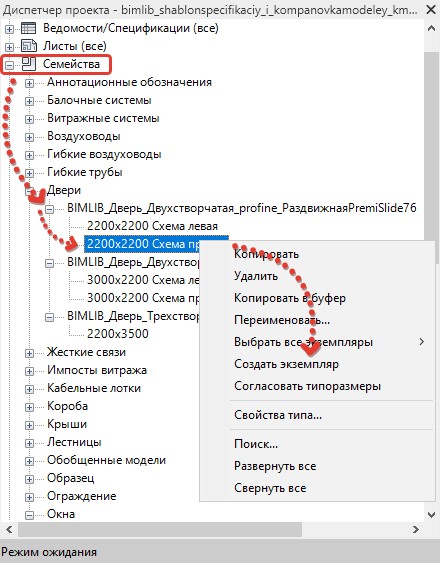

Также можно перейти на любой из видов, в диспетчере проекта во вкладке «Семейства», в категории «Окна» кликнуть правой кнопкой мыши на семействе и выбрать «Создать экземпляр», после чего разместить его так, как необходимо. Для размещения конструкции любого блока обязательно наличие конструктивной основы – стены.

Пример Пример 2. Размещение модели в проекте

Не забывайте использовать удобные инструкции от BIMLIB по работе с моделями ПВХ-систем остекления «KOMMERLING» линейки Premi, они также доступны для скачивания и содержат в себе полный алгоритм подключения моделей к проекту и взаимодействия с ними.
