Особенности применения BIM-технологий в проектировании вентилируемых фасадов

views
961 просмотр
В связи с развитием технологий работа в трёхмерной информационной модели объекта строительства становится неизбежной и даже обыденной. В своих выступлениях компания «Альтернатива» на различных международных конференциях и выставках много раз поднимала тему особенностей применения BIM-технологий в проектировании вентилируемых фасадов.
Особенности применения BIM-технологий в проектировании вентилируемых фасадов

Технологии информационного моделирования предоставляют ряд преимуществ и дают возможность сделать процесс строительства прозрачным и предсказуемым для всех участников проводимых работ.

В связи с развитием технологий работа в трёхмерной информационной модели объекта строительства становится неизбежной и даже обыденной. В своих выступлениях на различных международных конференциях и выставках мы много раз поднимали тему особенностей применения BIM-технологий в проектировании вентилируемых фасадов. Говорили, например, о проблемах создания компонентов малых размеров, о перегрузке модели огромным количеством информации и повышенных трудозатратах в процессе раскладки облицовочного материала и элементов подсистемы
Олег Витюк BIM-менеджер компании «Альтернатива»

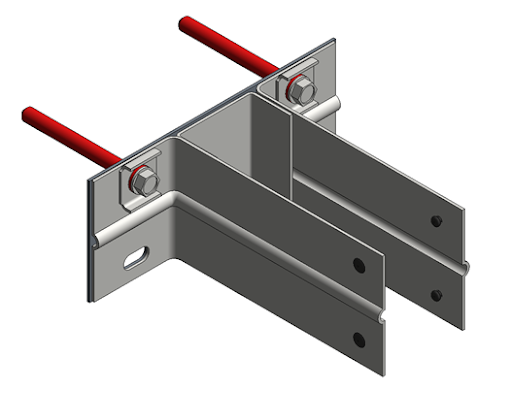

Внедрение технологий информационного моделирования в процесс проектирования для компании «Альтернатива» началось с создания компонентов навесной фасадной системы АЛЬТ-ФАСАД. В первую очередь, были разработаны компоненты стальных кронштейнов, направляющих, элементов крепления облицовки.

компоненты

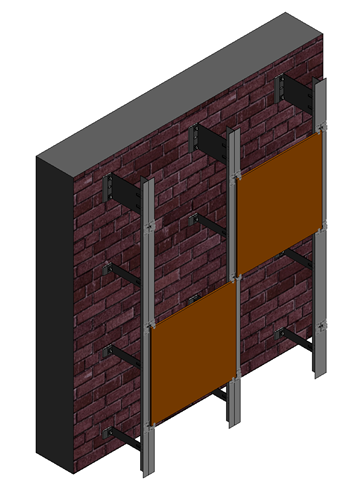

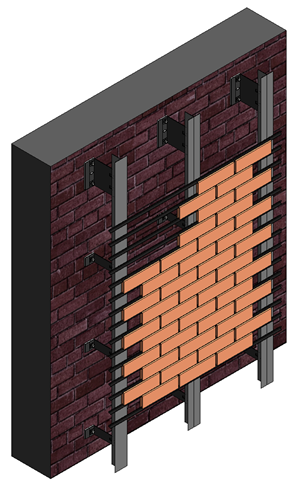

Далее, на основе семейств элементов были созданы сборки систем. Они содержат в себе варианты крепления с различными видами облицовочного материала и дают исчерпывающее представление о той или иной системе.

image-0
image-1

По той же схеме была проработана система из алюминиевого сплава. Например, элементы системы на основе Г-образных кронштейнов и Т-образных профилей. По тому же принципу, компоненты алюминиевой системы содержат параметры и информацию об изделии.

image-0

В презентациях BIM-моделей компания «Альтернатива» использует технологию  дополненной реальности.

Возможности этой технологии позволяют существенно дополнять и оптимизировать презентации продукта. В первую очередь, это очень удобно, так как позволяет не носить с собой образцы конструкций на деловые встречи. Для того, чтобы увидеть продукт в дополненной реальности, пользователю просто необходимо навести свой смартфон на QR-код
Олег Витюк BIM-менеджер компании «Альтернатива»

Проектирование фасада ЖК «LIFE-Кутузовский»

На объекте «LIFE-Кутузовский» использовалась стальная система «Альт-Фасад» с облицовкой клинкерной плиткой под кирпич с затиркой швов.

Порядок проектирования выстроился следующим образом: после получения исходной модели от заказчика в нее поэтапно интегрировались необходимые элементы системы, а также производилась их раскладка на фасадах. Сначала облицовочный материал и планки для крепления оцинковки, затем направляющие, кронштейны и другие крепёжные элементы — постепенно все выстраивалось в информационную модель фасада, которая впоследствии позволила получить оформленный проект и  перейти к строительству.

Следует отметить следующие приемы, которые использовали специалисты компании «Альтернатива»:

  • создание семейств-сборок: производится раскладка не одного элемента за другим, а группы элементов. Это помогло существенно оптимизировать и ускорить работу;
  • функция моделирующей штриховки способствовала корректному извлечению строительного объёма элементов;
  • создание отдельной модели фасада здания, которая «подгружалась» к основной модели через внешнюю ссылку. Это позволило избежать перегруженности самой модели — в неё интегрировались только элементы фасадной системы.

Проектирование фасада ЖК «Discovery»

Для проекта ЖК «Discovery» применялась алюминиевая система «Альт-Фасад». Проект находится в конечной стадии разработки.

В ходе разработки велась плотная работа с девелопером по части организации моделирования согласно его BIM-стандартам.

В отработке BIM-стандартов мы, совместно с группой BIM-специалистов заказчика, изменяли некоторые требования прописанные в документе, для более «плавной» и конструктивной работы с учётом особенностей разработки фасадных систем
Олег Витюк BIM-менеджер компании «Альтернатива»

Модель фасада проверялась на коллизии в Невисе.

Компания «Альтернатива» является учредителем и активным участником «Фасадного Союза» РФ и возглавляет рабочую группу BIM, а также состоит в проектном техническом комитете №705 по разработке нормативных документов в области «Стандартизации технологий информационного моделирования на всём жизненном цикле объектов капитального строительства и недвижимости».

Разработанные специалистами компании «Альтернатива» BIM-модели стальных и алюминиевых семейства «Альт-Фасад» вы можете найти и скачать в открытой библиотеке BIMLIB.
