Примыкания в плагине ТехноНИКОЛЬ
![Примыкания в плагине ТехноНИКОЛЬ](/uploads/blogs/2020-06/pastedImage_5edf7553c94a9.png)

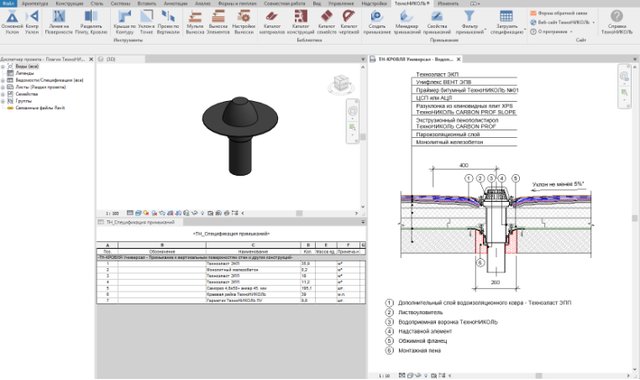

Компания ТЕХНОНИКОЛЬ выпустила дополнение к своему плагину для Revit. В программе появился новый уникальный блок инструментов — «Примыкания»
![примыкания](/uploads/blogs/2020-06/1_5edf71e8bdd3c.jpg?size=0x-)
Нововведение повышает качество работы по созданию спецификаций материалов для узлов примыканий строительных конструкций.
Принцип создания спецификации материалов узла в модуле «Примыкания» основан на связывании между собой трёхмерных элементов модели и двухмерных чертежей, созданных при помощи семейств элементов узлов.
Модуль включает в себя следующие инструменты:

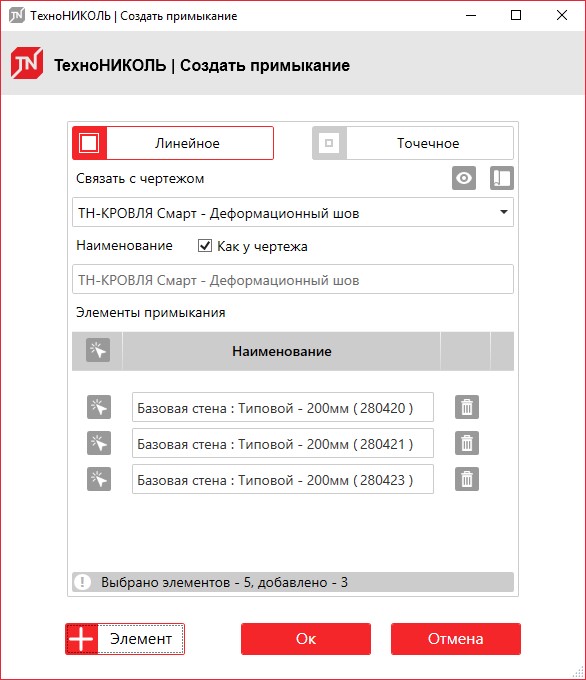

Создать примыкание. Это основной инструмент, с его помощью можно указать тип примыкания, выбрать трёхмерные элементы, на которых будет основано примыкание в модели и назначить связи этих элементов с «чертёжным видом» соответствующего узла.
![создать примыкание](/uploads/blogs/2020-06/2_5edf725fd4881.jpg?size=0x-)

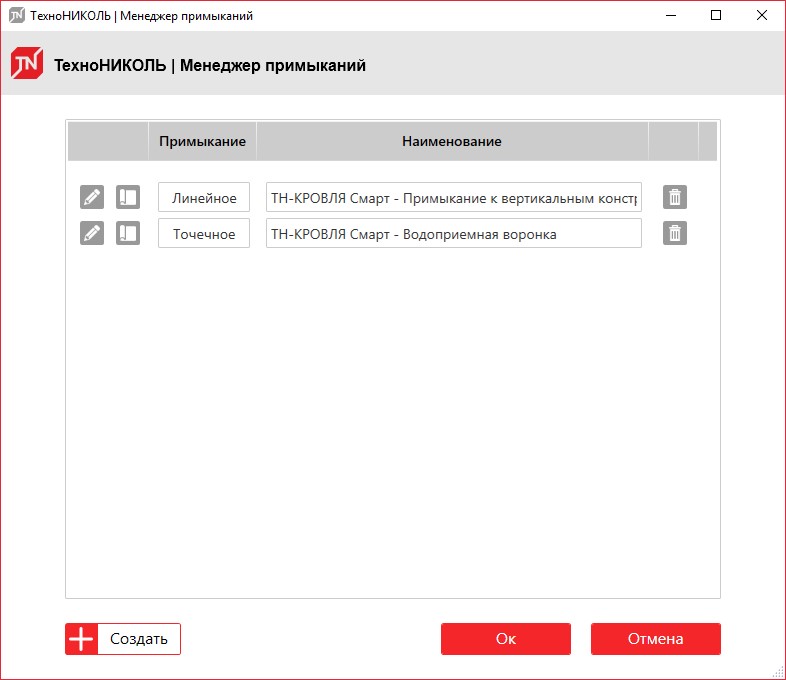

Менеджер примыканий — инструмент администрирования созданных в проекте примыканий. Его задача — выполнять редактирование свойств примыканий, показывать присвоенные «чертёжные виды» и удалять ненужные примыкания.
![менеджер примыканий](/uploads/blogs/2020-06/3_5edf72d5a71ae.jpg?size=0x-)

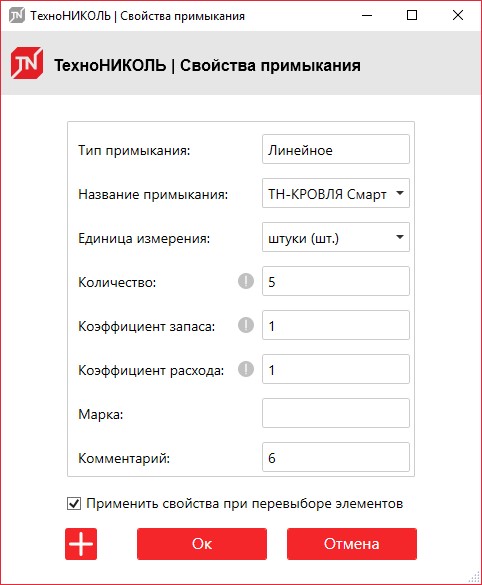

Свойства примыканий. С помощью этого инструмента назначаются параметры расхода семействам элементов узлов на «чертёжном виде», которые используются в спецификации для подсчёта итогового количества материалов.
![свойства примыканий](/uploads/blogs/2020-06/4_5edf73674cb5f.jpg?size=0x-)

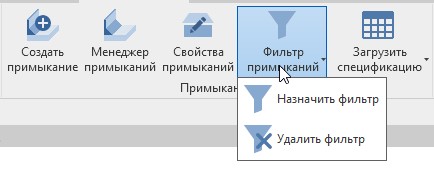

Фильтр примыканий выделяет элементы, которым назначены значения расхода. На чертежном виде элементы выделяются красным цветом. Функция «Удалить фильтр» снимает применённый к текущему виду «Фильтр примыканий».
![фильтр примыканий](/uploads/blogs/2020-06/5_5edf739e5d239.jpg?size=0x-)

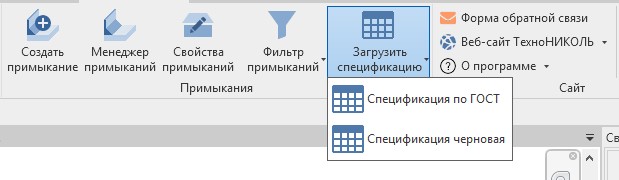

В группе «Загрузить спецификацию» доступны два инструмента: «Спецификация по ГОСТ» и «Спецификация черновая».
Первый добавляет в проект спецификацию материалов примыканий по Форме 7. Спецификация отображает только те материалы, которым настроен расход.
Второй инструмент добавляет в проект спецификацию всех элементов примыканий, которые размещены в проекте. Спецификация используется для проверки внесенных параметров семействам элементов узлов.
![загрузить спецификацию](/uploads/blogs/2020-06/6_5edf73e9c2dca.jpg?size=0x-)
Программа совместима с версиями Revit: 2017- 2020.
Информация по установке и работе в программе подробно представлена в видеоинструкции на YouTube-канале ТЕХНОНИКОЛЬ.
Скачать обновленный плагин ТЕХНОНИКОЛЬ для Revit можно на по ссылке.
