Счетчики воды и тепла от ИТЭЛМА Билдинг Системс

Счетчики воды ITELMA

Механические крыльчатые:

  • без удаленного считывания сигнала,
  • с импульсным выходом ГЕРКОН,
  • с импульсным выходом НАМУР.
image-0

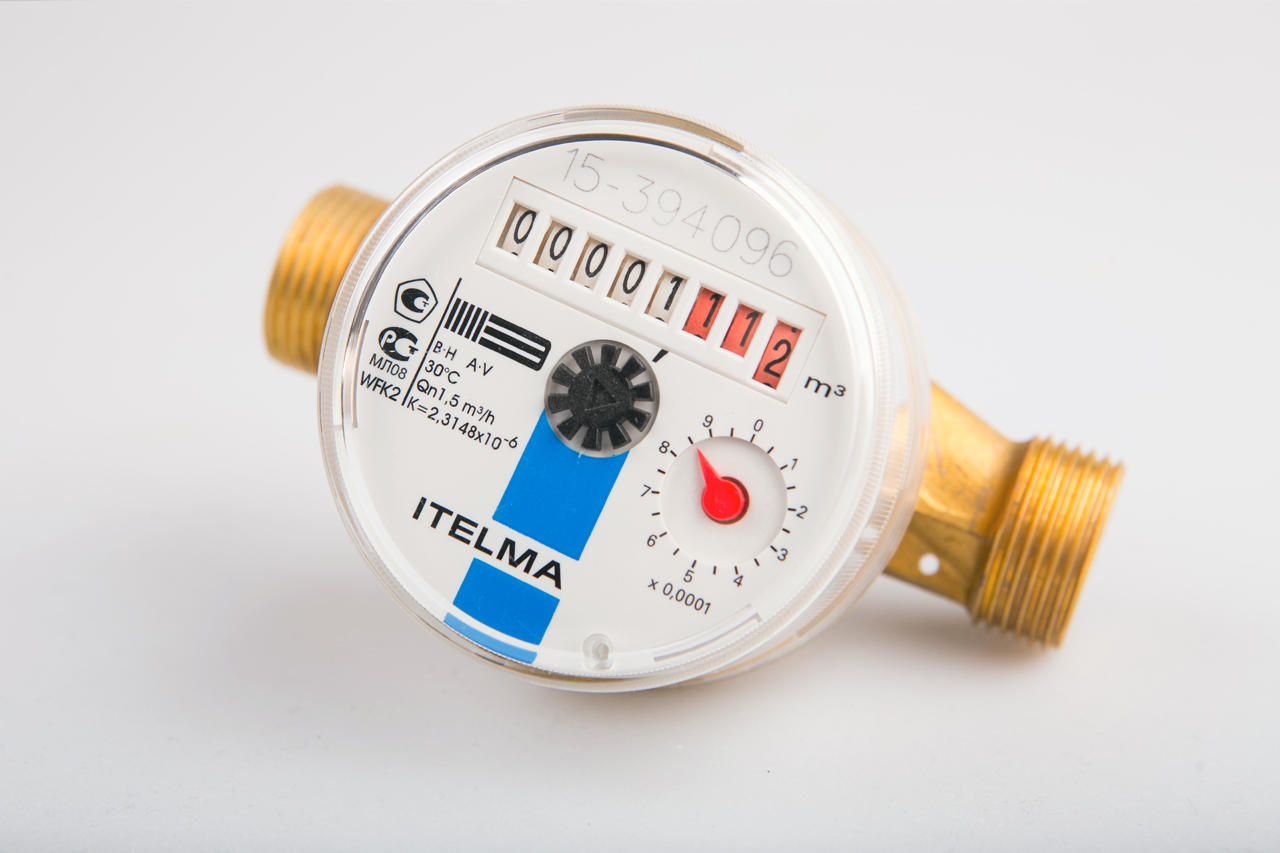

ITELMA WFK20.D110 без дистанционной передачи данных, L 110 мм, Ду 15 мм.

Квартирные одноструйные счетчики применяются для учета водопотребления в системах водоснабжения любого типа. ИТЭЛМА предлагают разные решения в зависимости от условий монтажа: L=80, 110 или 130 мм. Счетчики с монтажной длиной 80 мм удобны для установки в условиях ограниченного пространства.

image-0

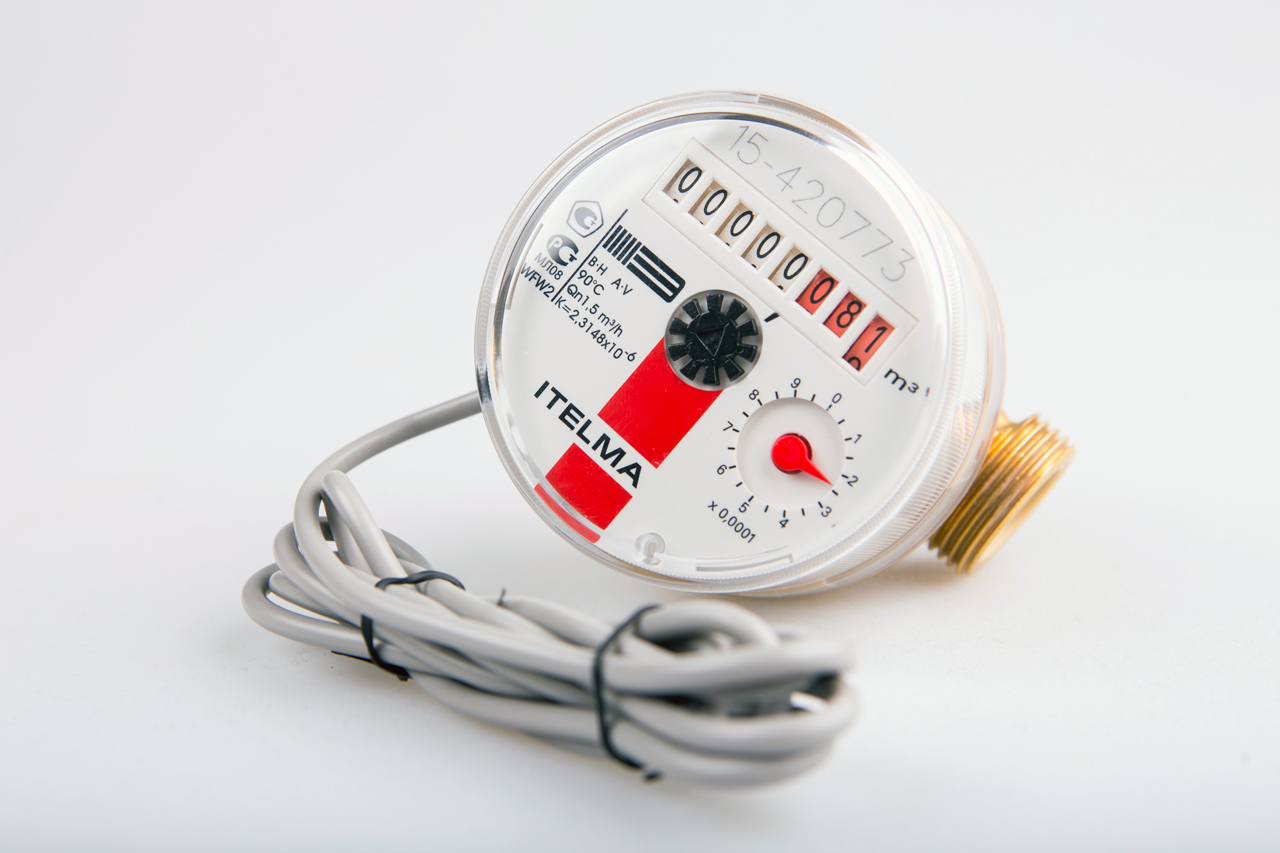

ITELMA WFW24.D080 с импульсным выходом Геркон, L 80 мм, Ду 15 мм

Квартирные одноструйные счетчики с удаленным считыванием сигнала без необходимости непосредственного доступа к приборам. Показания передаются дистанционно при помощи импульсного выхода, которым оснащены приборы этого типа.

image-0

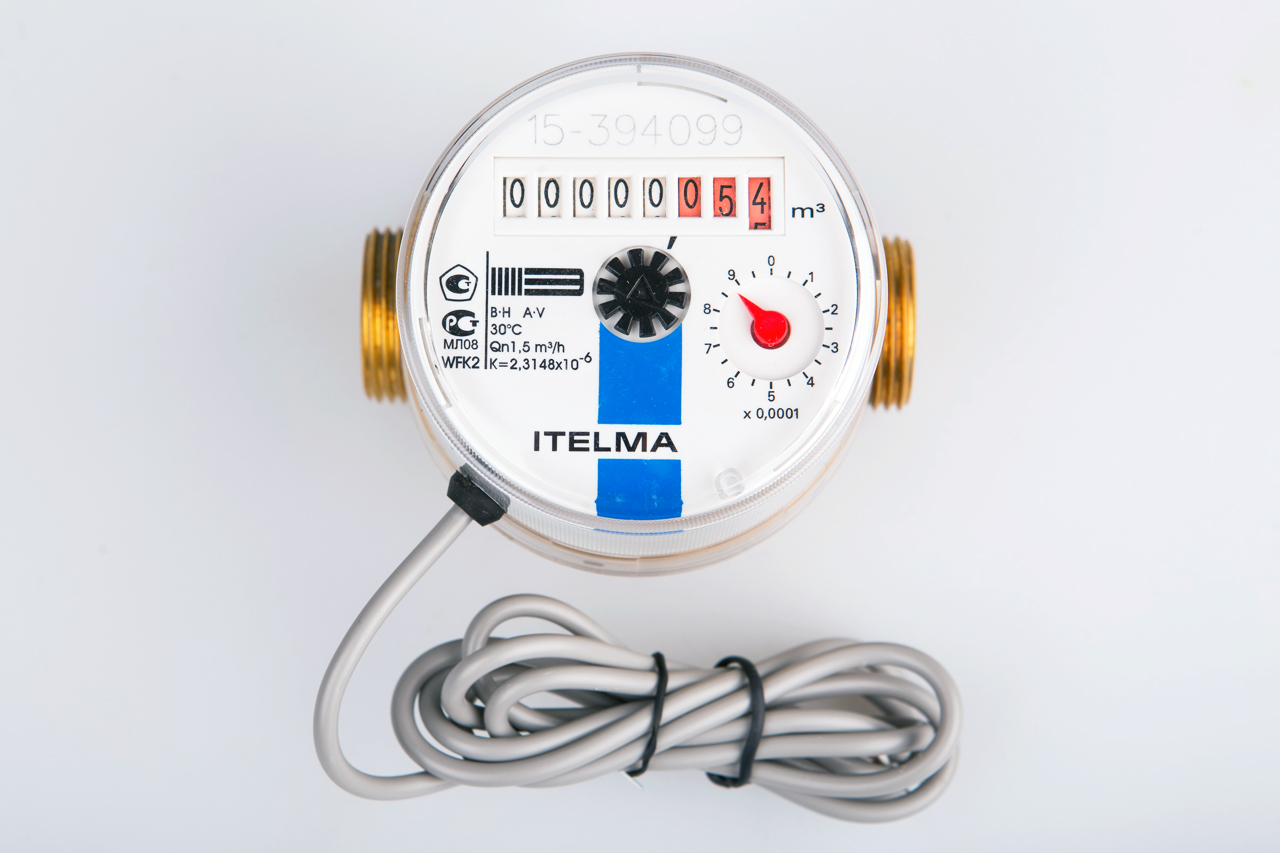

ITELMA WFK23.D080 с импульсным выходом Намур, L 80 мм, Ду 15 мм

Водосчетчик такого типа используют в комплектах типа «Счетчик с радиомодулем + счетчик с импульсным выходом». С помощью таких комбинаций можно удешевить систему беспроводной передачи данных. Счетчик с радиомодулем по умолчанию выдает 1 импульс на литр, поэтому присоединяемый к нему прибор также должен выдавать 1 импульс на литр.

Счетчики с импульсными выходами Геркон и Намур могут быть как с ценой импульса 10 литров, так и с ценой импульса 1 литр. Цена импульса — это параметр, который обозначает сколько литров уходит на формируемый импульс. Чем чаще передается импульс — 1 л — тем точнее собираются данные в системах диспетчеризации за счет уменьшения погрешности.

Технические характеристики механических крыльчатых счетчиков

В чем особенности механических водосчетчиков ИТЭЛМА?

— Минимальная чувствительность, счетчик начинает фиксировать расход воды около 10 л/час;

— Антимагнитная защита, которая подтверждена испытаниями в независимой лаборатории ЕС в Латвии;

— Удобная шкала считывания показаний;

— Экологичные, при производстве корпусов не используется никелевое покрытие, которое запрещено Директивой Евросоюза с 2004 года;

— Не требуется соблюдения прямых участков до и после прибора;

— Счетчик можно устанавливать горизонтально или вертикально.

Счетчики воды с защитой от пыли и влаги IP68

Подходят для установки в затапливаемых помещениях.

BIM-модели счетчика находятся в разработке.

image-0

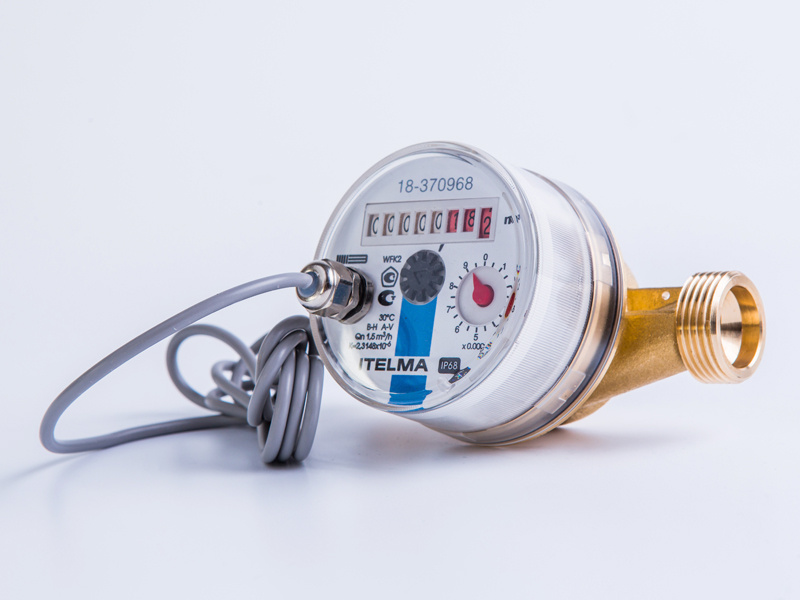

IP68 сочетает в себе все особенности механических счетчиков, а также:

— Повышенную надежность (срок гарантии 6 лет);

— Устойчивость к повышенному давлению в системе водоснабжения (до 25 Атм);

— Устойчивость к повышенной температуре (до 110°С);

— Имеют импульсный выход ГЕРКОН или НАМУР.

Счетный механизм IP68 защищен от проникновения пыли и влаги при полном погружении в воду на глубину более 1 м.

Умные счетчики с радиомодулем LoRaWAN/NB-IoT

BIM-модели в разработке.

image-0

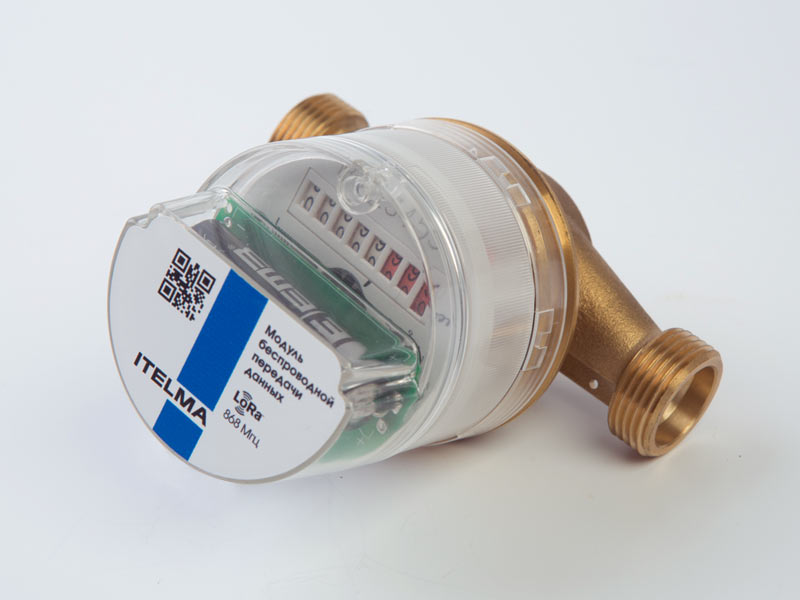

Модуль радиоканала установлен в специальном корпусе и обеспечивает считывание данных со стрелки долей счетчика. Данные передаются через радиоканал на сервер. Там они хранятся и выдаются по запросу.

В зависимости от модификации, радиомодуль может работать либо в сети LoRaWAN, либо NB-IoT.

Счетчики этого типа можно использовать для дистанционной передачи показаний о расходе воды в многоквартирных домах, в водоснабжающих организациях и на промышленных предприятиях.

В чем особенности?

— Механический счетчик в стандартном корпусе с накладкой-радиомодулем на основе современных микропроцессоров;

— Просто монтировать в любом существующем или новом узле учета;

— Срок службы 12 лет, межповерочный интервал 6 лет (рекомендованный срок для замены батарейки);

— Есть почасовой архив за 92 дня и архив ежемесячных показаний за 3 года (для отдельных версий по спецзаказу);

— Можно подключить второй счетчик с импульсным выходом (для отдельных модификаций);

— Для приема сигналов со счетчика нужно наличие инфраструктуры.

Электронные счетчики воды

image-0

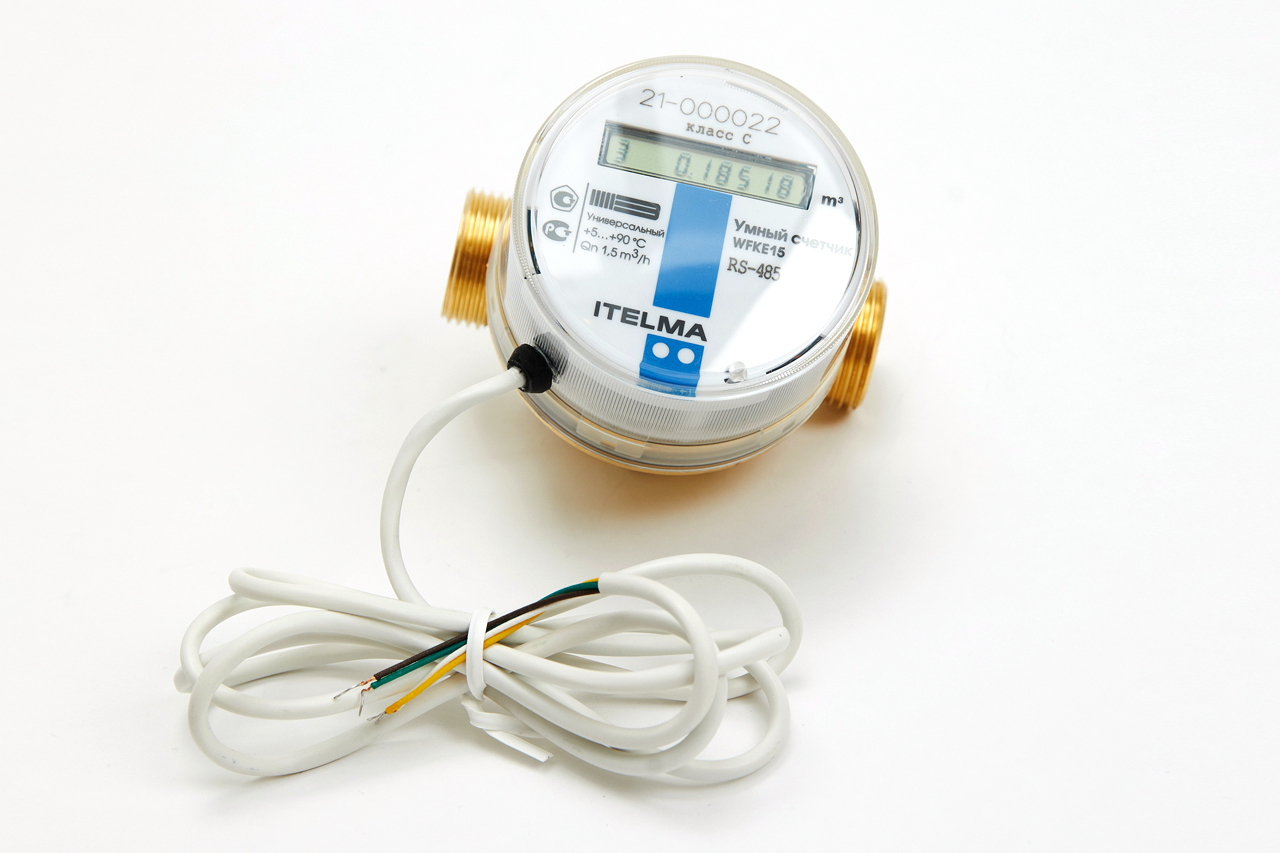

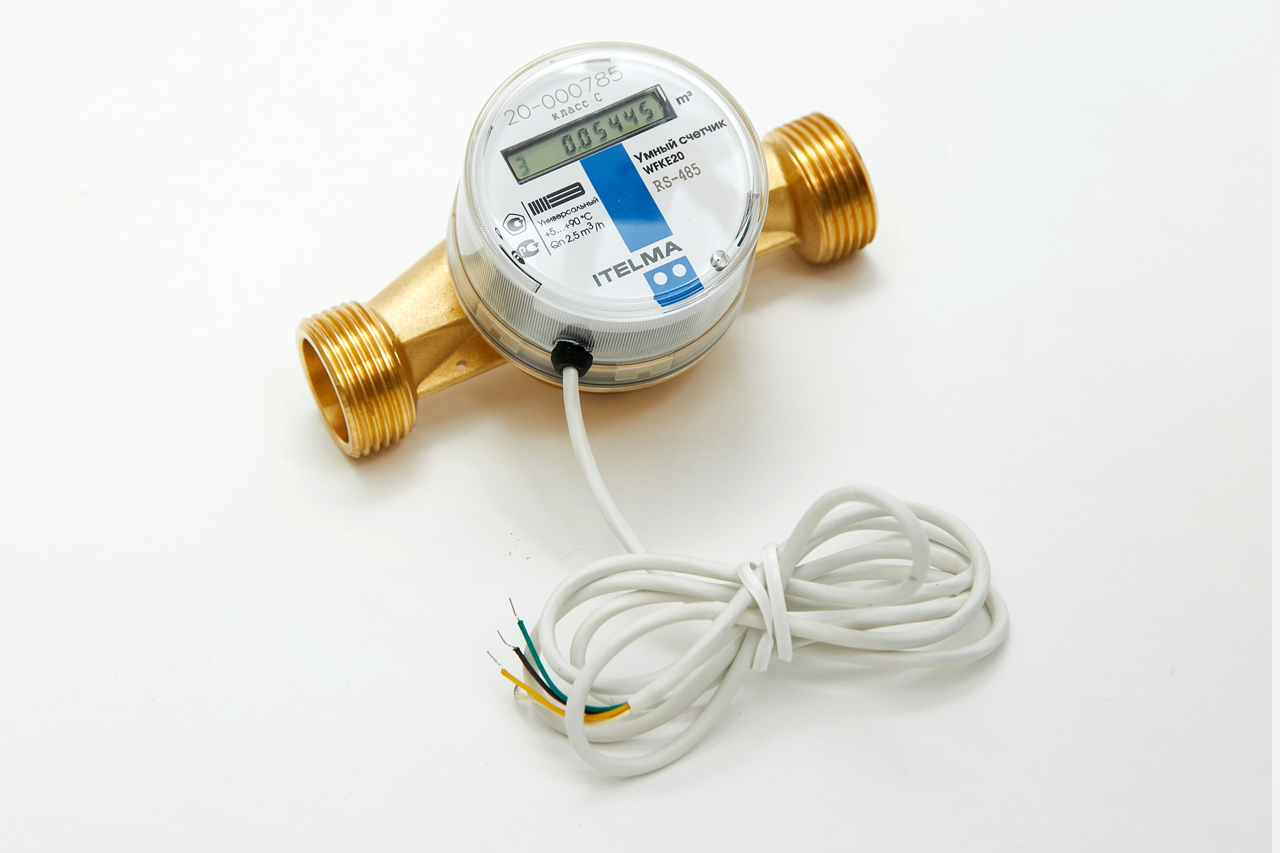

Электронный счетчик воды квартирный ITELMA WFКE15.C1-080-485-0, класс С, RS-485, L 80 мм, Ду 15 мм

Состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом, и вычислителя — электронного счетного механизма. Вычислитель установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство — 8-разрядный жидкокристаллический дисплей.

Вращение крыльчатки и подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов рассчитывается прошедший через счетчик объем воды и вывод этого показания на индикатор нарастающим итогом.

image-0

Электронный счетчик воды квартирный ITELMA WFКE20.C1-130-485-0, класс С, RS-485, L 130 мм, Ду 20 мм

Посмотреть все BIM-модели счетчиков воды от ИТЭЛМА

Счетчики тепла БЕРИЛЛ

  • электронные,
  • ультразвуковые.
image-0

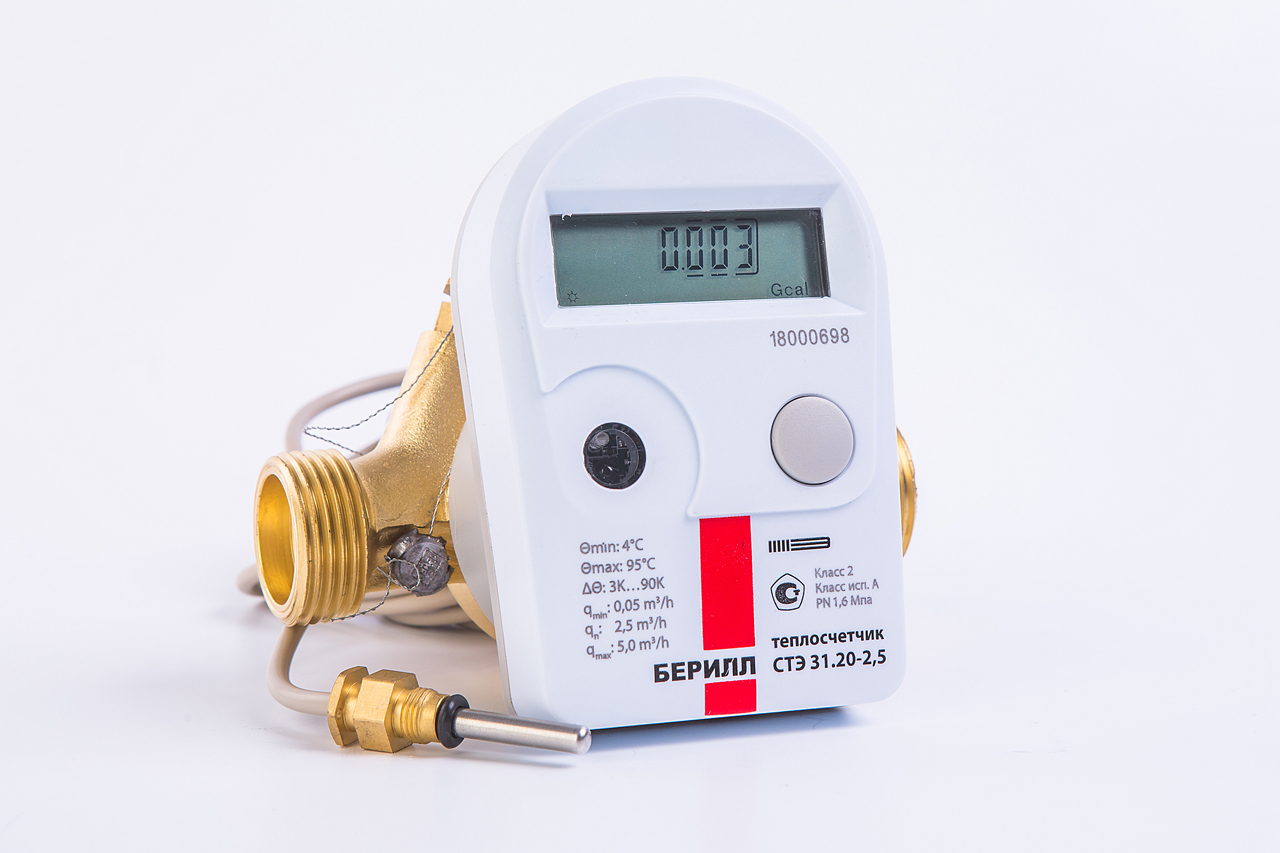

Теплосчетчик электронный БЕРИЛЛ СТЭ 31 Ду=15, Qn=1,5, L=110, подающий трубопровод, RS-485

У счетчиков этого типа есть три типоразмера с номинальным значением расхода — 0,6 м3/ч, 1,5 м3/ч, 2,5 м3/ч. Соответствуют техническим требованиям ГОСТ Р 1434-1-2011 «Теплосчетчики» и изготавливаются по техническим условиям ТУ 4218-003-17331698-2017.

Чем хорош?

— Компактный с большим дисплеем;

— Учитывает тепло в Гкал и кВт/ч;

— Есть удобная навигация по меню;

— Есть функция самодиагностики;

— Учитывает тепло и холод;

— Лицевая панель поворачивается на 350°;

— Со степенью защиты IP65;

— Не нуждается в техническом обслуживании при условии соблюдения требований к монтажу и условиям эксплуатации.

image-0

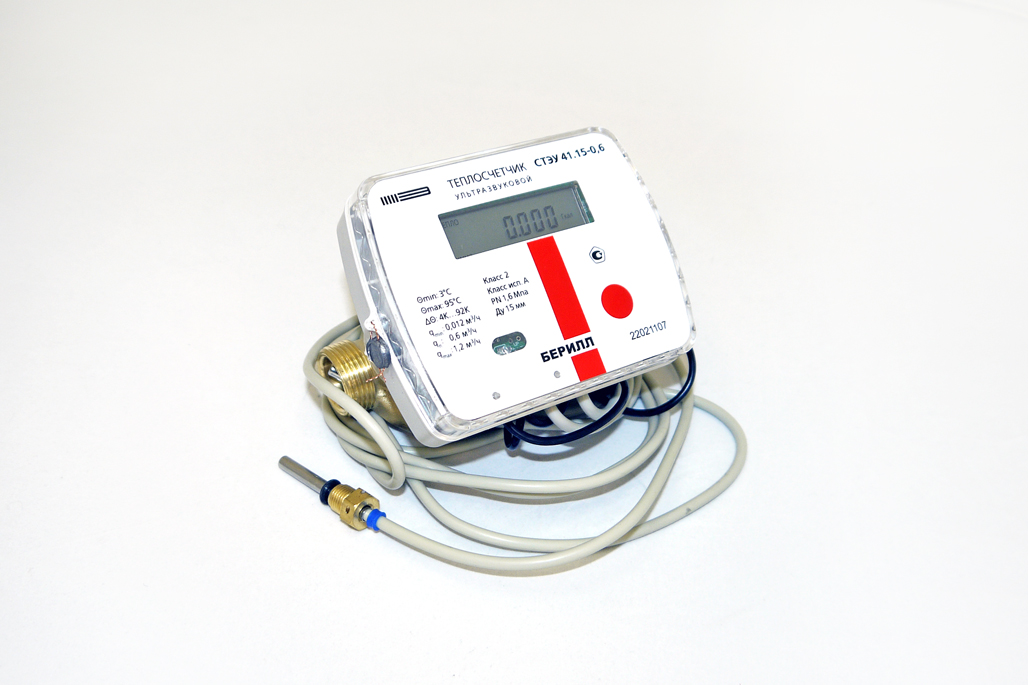

Теплосчетчик ультразвуковой БЕРИЛЛ СТЭУ 41 Ду=15, Qn=0,6, L=110, подающий трубопровод, M-bus шина

Ультразвуковой теплосчетчик обрабатывает с помощью вычислителя измерительные сигналы, которые поступают от датчика расхода, преобразователей температуры, вычисления, отображения тепловой энергии и других параметров теплоносителя.

Ультразвуковой расходомер измеряет расход, используя принцип разности времен прохождения ультразвукового сигнала по потоку и против потока теплоносителя. Расходомер связан с вычислителем единой конструкцией.

Теплосчетчик БЕРИЛЛ СТЭУ 41 соответствует техническим требованиям ГОСТ Р 1434-1-2011 «Теплосчетчики» и изготавливается по техническим условиям ТУ 4218-004-17331698-2018.

Внешние интерфейсы: импульсный выход, M-bus шина, RS 485, LoRaWAN. Есть вариант без внешнего интерфейса.

Типоразмеры (номинальный расход): 0,6 м3/ч; 1,5 м3/ч; 2,5 м3/ч.

Диаметры условного прохода: 15 мм; 20 мм

Электронный и ультразвуковой теплосчетчики подходят для установки в подающий и обратный трубопровод.

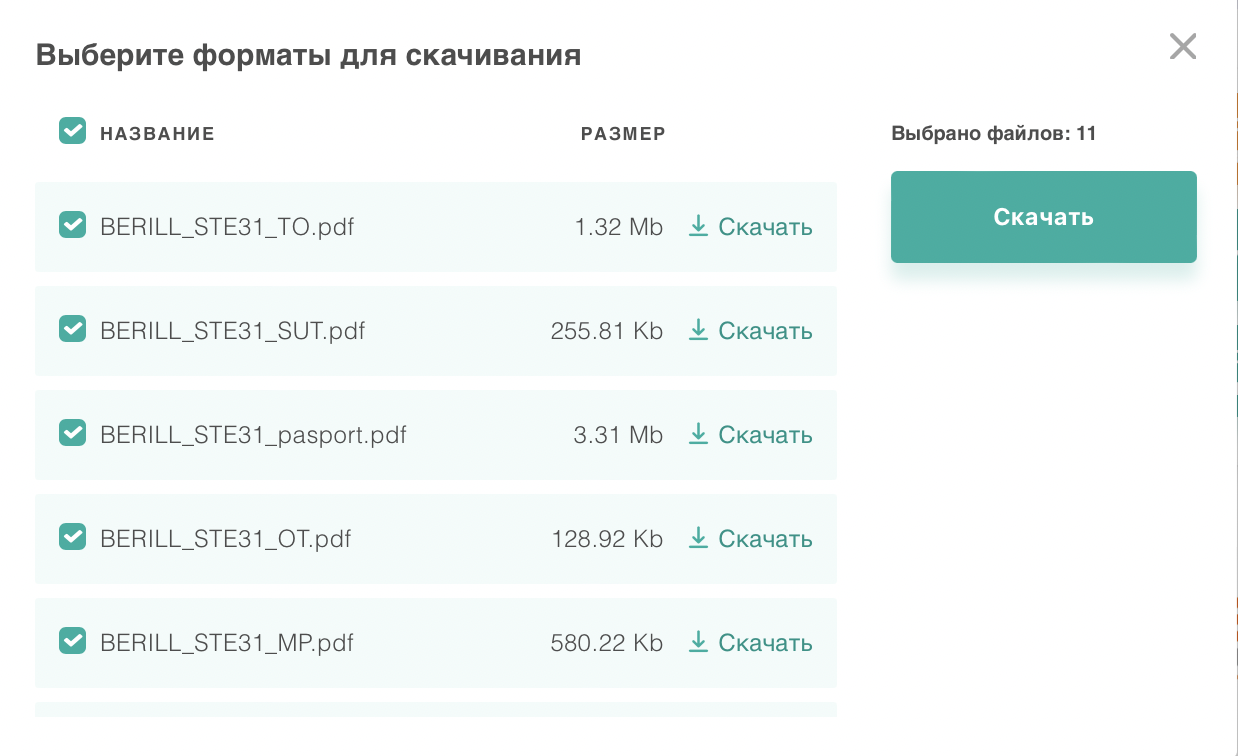

При скачивании модели с BIMLIB откроется окно с перечнем файлов. В них есть техническое описание, паспорт, методика проверки, сертификаты, инструкция по использованию семейств для Revit.

image-0

Все приборы от ИТЭЛМА могут быть интегрированы в АСКУЭ.

ИТЭЛМА участвует в партнерской программе для проектировщиков. Для подробной информации оставляйте заявку здесь.

Посмотреть изделия и скачать модели компании.
