Теплосчетчик электронный БЕРИЛЛ СТЭ 31 Ду=15, Qn=1,5, L=110, подающий трубопровод, RS-485

Name: Теплосчетчик электронный БЕРИЛЛ СТЭ 31 Ду=15, Qn=1,5, L=110, подающий трубопровод, RS-485
Brand: НПП "ИБС

Обновлено в 2023 году

Описание

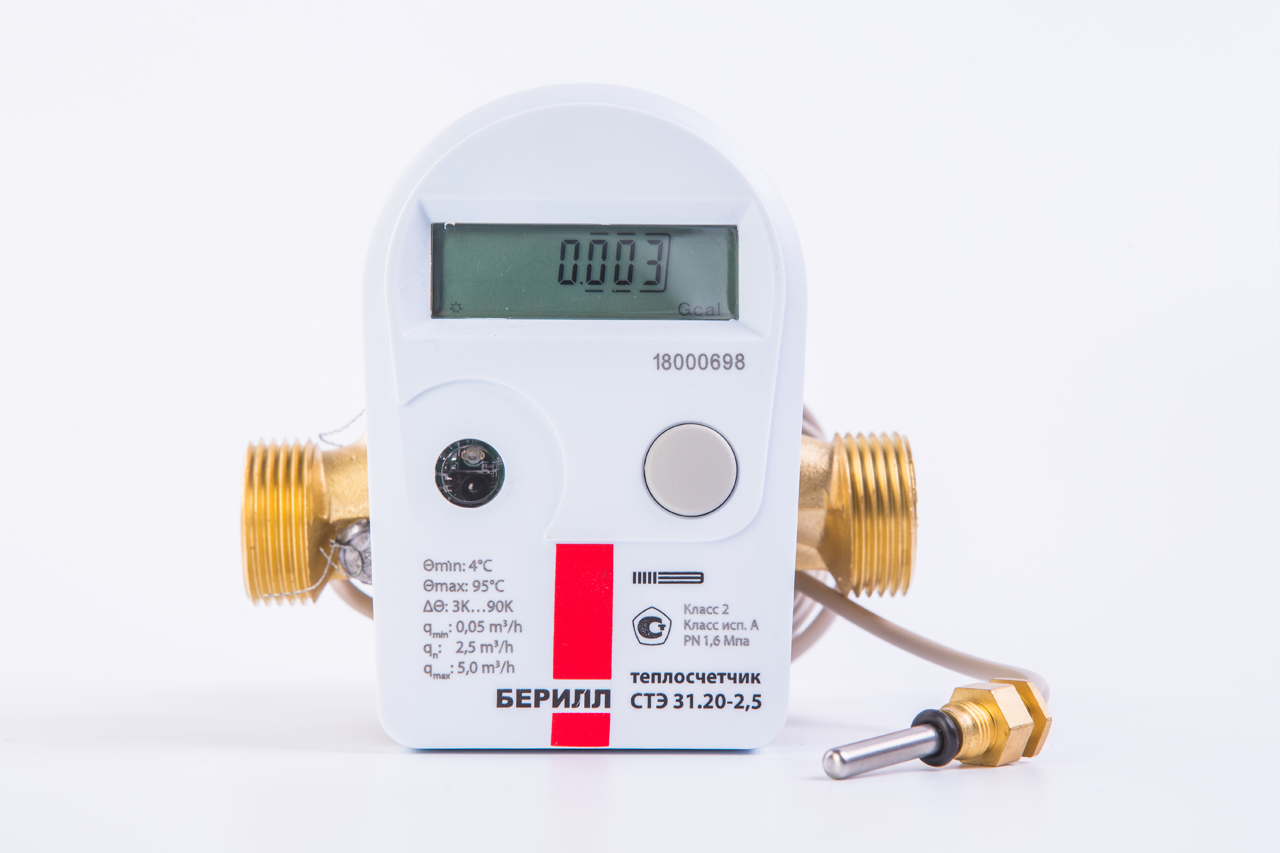

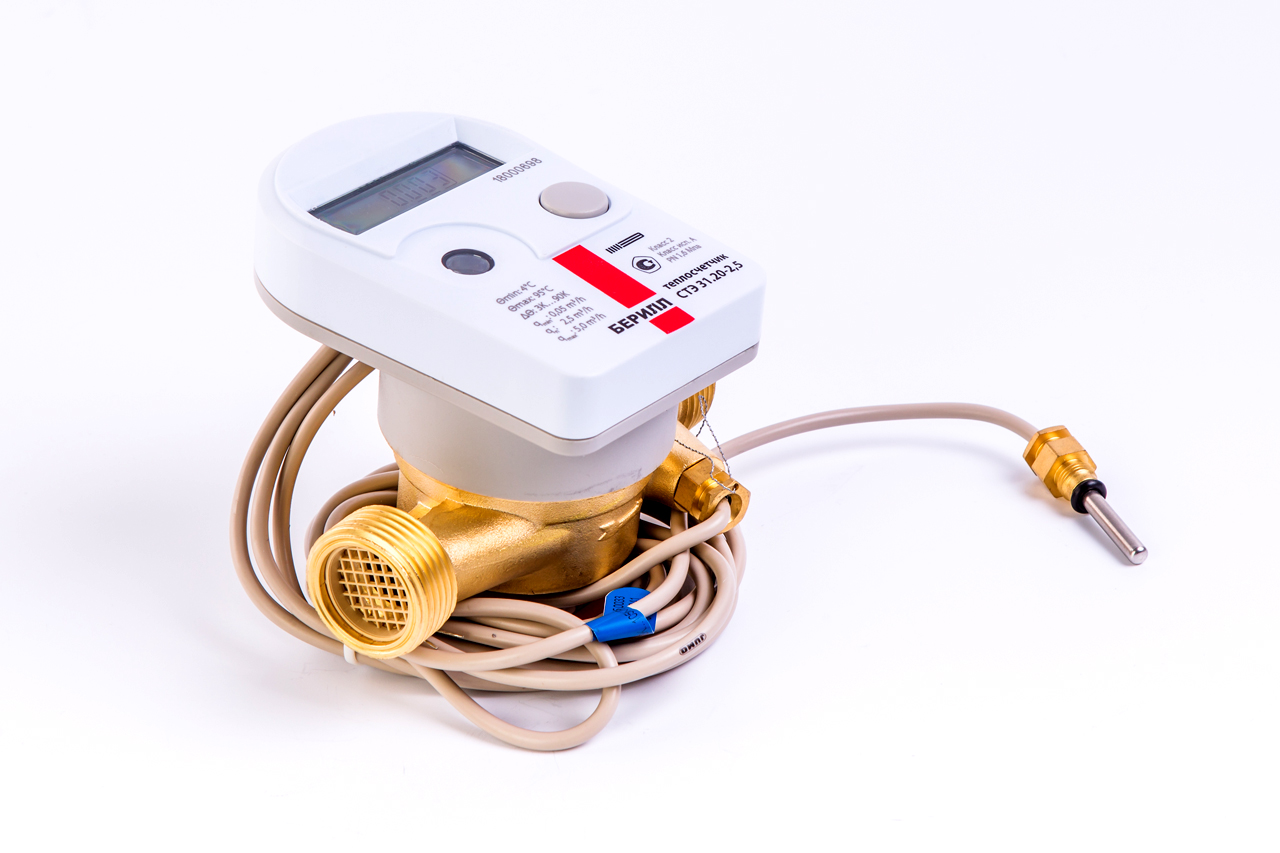

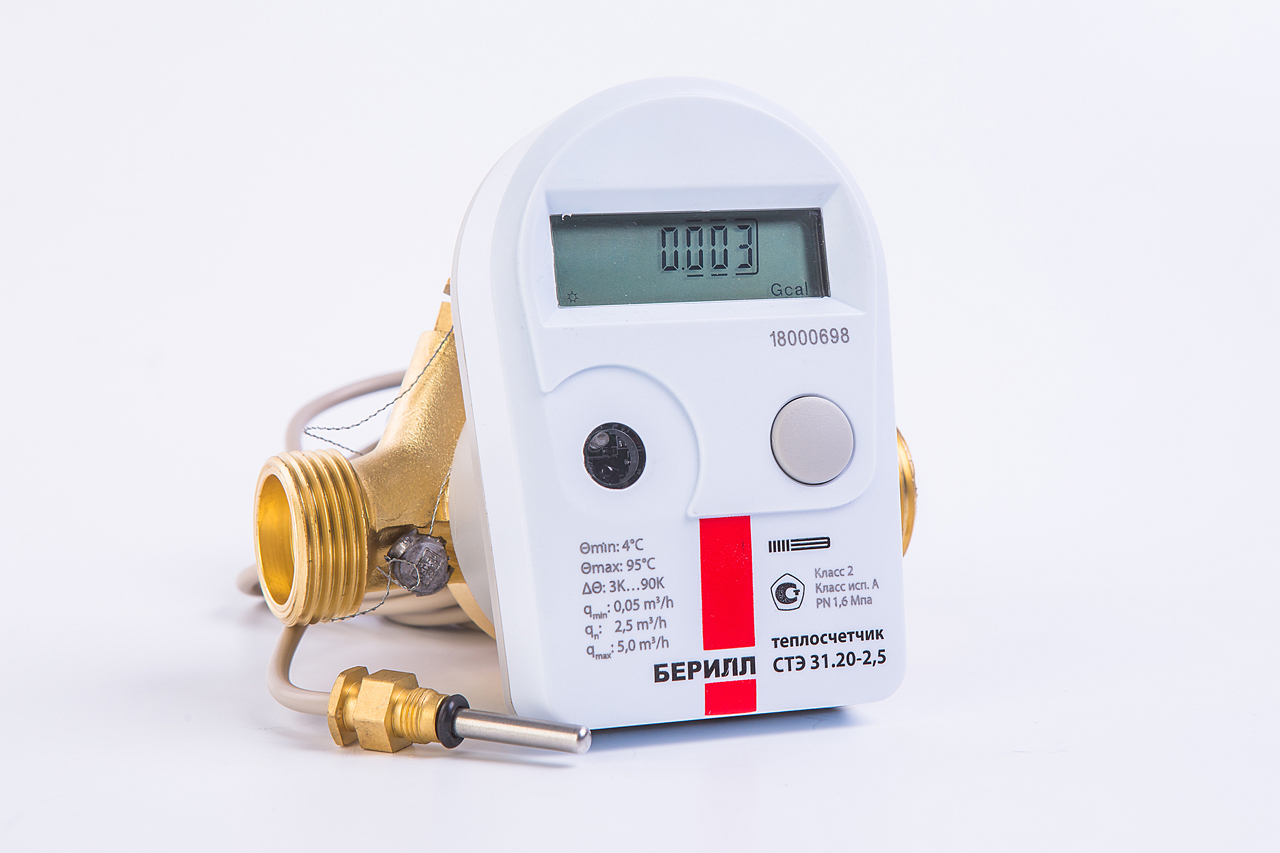

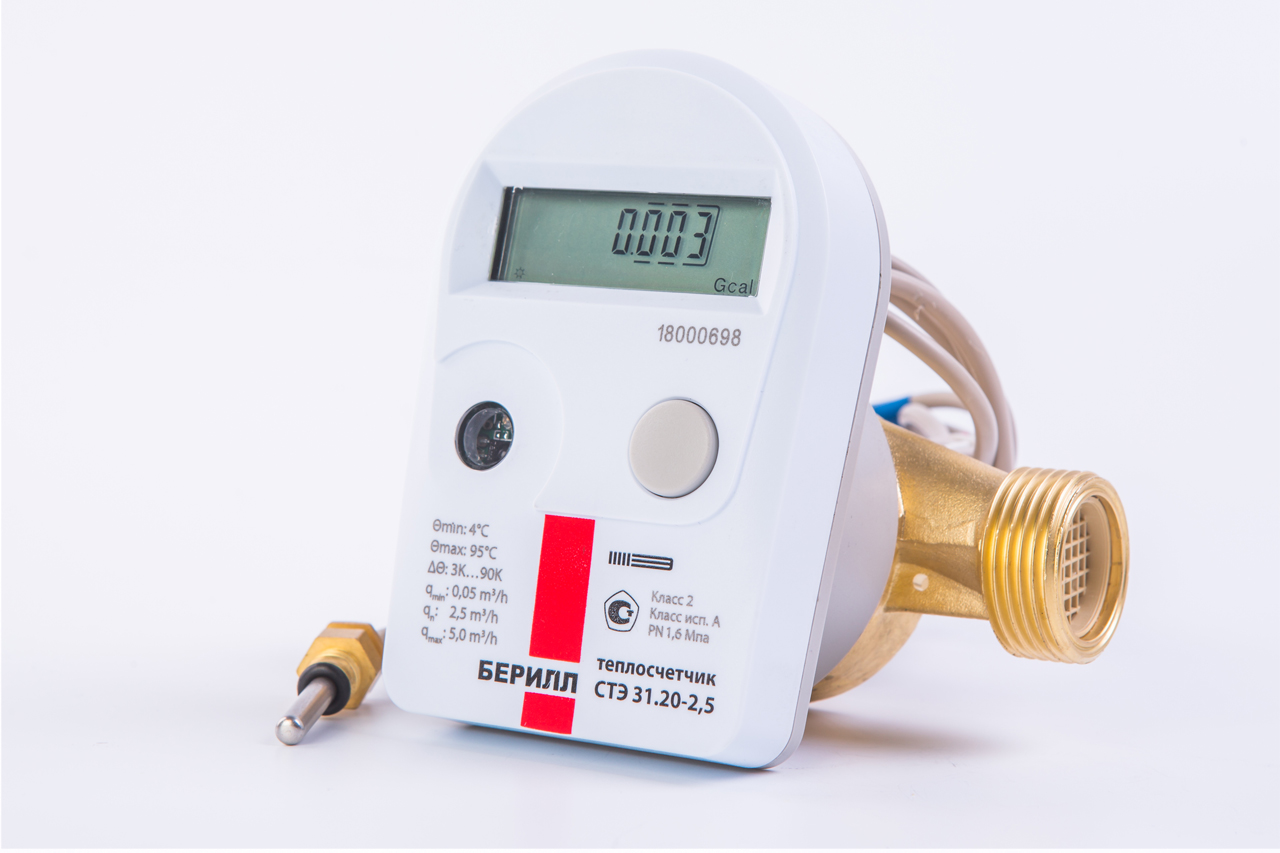

Счетчик тепла электронный СТЭ 31 «БЕРИЛЛ» предназначен для измерения и регистрации переданной тепловой энергии (количества теплоты), объёма теплоносителя и других параметров теплоносителя в закрытых водяных системах отопления. Соответствует техническим требованиям ГОСТ Р 1434-1-2011 «Теплосчетчики» и изготавливается по техническим условиям ТУ 4218-003-17331698-2017.
Компактный теплосчетчик с большим ЖК-дисплеем. Учет тепла и холода в Гкал и в кВт/ч. Архив 38 месяцев. Функция самодиагностики. Удобная лицевая панель поворачивается на 350°.
Ду 15 мм, L 110 мм, 3/4 дюйма, класс 2.
Qn=1,5 м3/ч, Qmin=0,03 м3/ч, Qmax=3,0 м3/ч.
Температура от +4 до +95°C.
Трубопровод подающий.
Интерфейс: RS-485.

Файлы для скачивания


rvt	Itelma_проект_Revit.rvt	9.1 MB	Revit 2020
rfa	itelma_elektronnye_schetchiki_teplovoy_energii_ber.rfa	560 KB	Revit 2019
pdf	BERILL_STE31_TO.pdf	1.3 MB	—
pdf	BERILL_STE31_SUT.pdf	256 KB	—
pdf	BERILL_STE31_pasport.pdf	3.3 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Датчики и показывающие приборы
Материалы	Прочее, Пластик, Латунь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	88 mm
Ширина	117 mm
Длина	110 mm
Вес	700 g
Параметры в файлах моделей
РАЗРАБОТЧИК (E-MAIL)	info@3dbim.pro
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс»
Код изделия ADSK_Код изделия	СТЭ 31.15-1.5-Т1-N
TypeName	Itelma_Электронные_Счетчики_Тепловой_Энергии_(БЕРИЛЛ_СТЭ_31)
Нормативный документ	ГОСТ Р ЕН 1434-1-2011, ТУ 4218-003-17331698-2017
