Технический обзор BIM-моделей ограждающих конструкций и перегородок из ЦСП
![Технический обзор BIM-моделей ограждающих конструкций и перегородок из ЦСП](/uploads/blogs/2020-11/article_16jun20-3 (1)_5fb3a7f6b132b.png)
Cпециалистами BIMLIB разработана библиотека BIM-моделей для одного из крупнейшего в России предприятия по проектированию, производству и строительству быстровозводимых домов и домов из клееного бруса — АО «ТАМАК». Элементы библиотеки выполнены в виде многослойных конструкций кровель, наружных стен, перегородок на различных подсистемах (металл, дерево) и имеют в своей структуре цементно-стружечные плиты (ЦСП).
Состав библиотеки:
- Кровля — неэксплуатируемая и эксплуатируемая, теплая и холодная;
- Наружные стены — на металлическом и деревянном каркасе;
- Перегородки — на металлическом и деревянном каркасе
![библиотека](/uploads/blogs/2020-11/00-%D0%9E%D0%B1%D1%89%D0%B8%D0%B9%20%D0%B2%D0%B8%D0%B4_5fb3a1649f8d0.jpg?size=0x-)

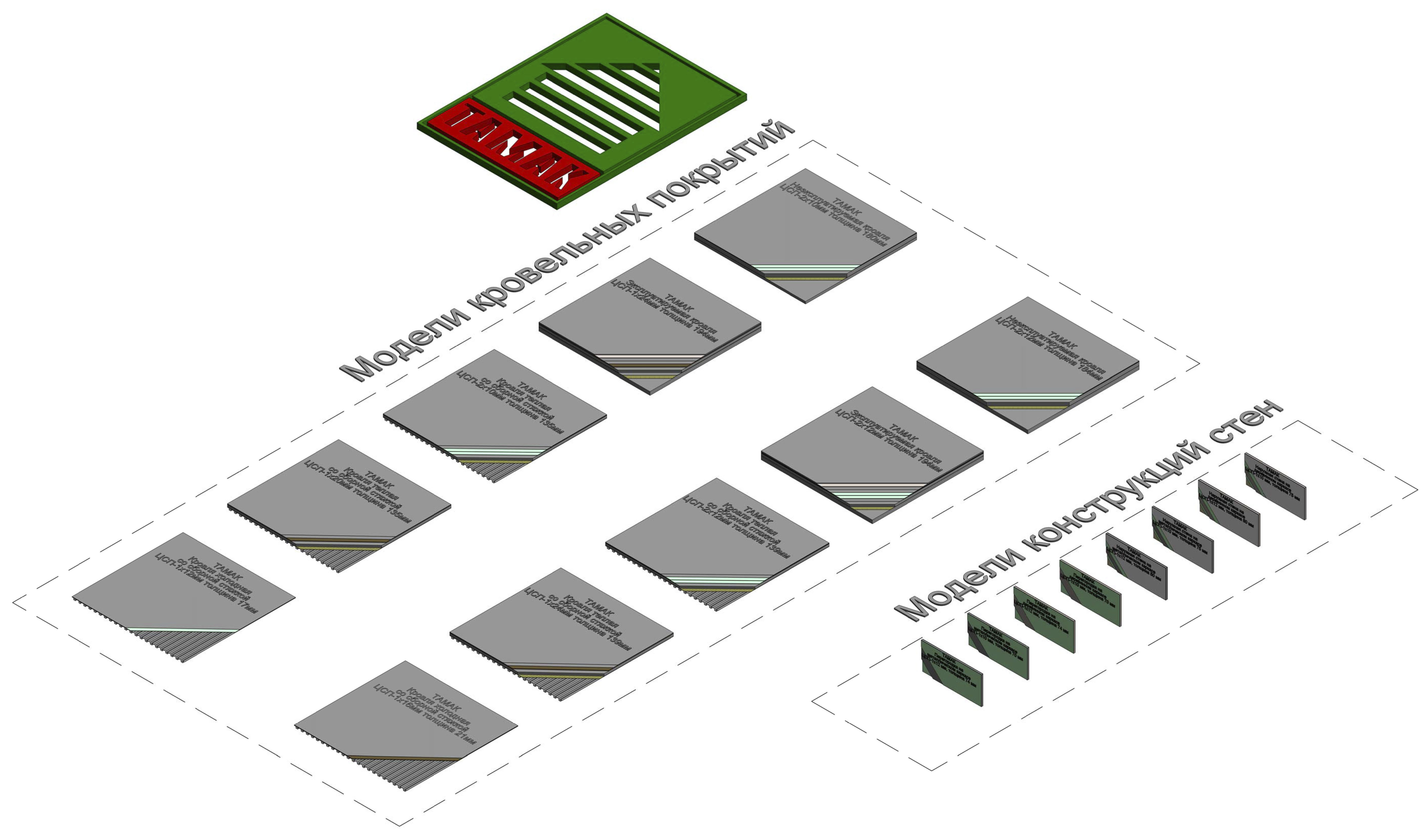

Состав библиотеки ограждающих конструкций и перегородок с ЦСП

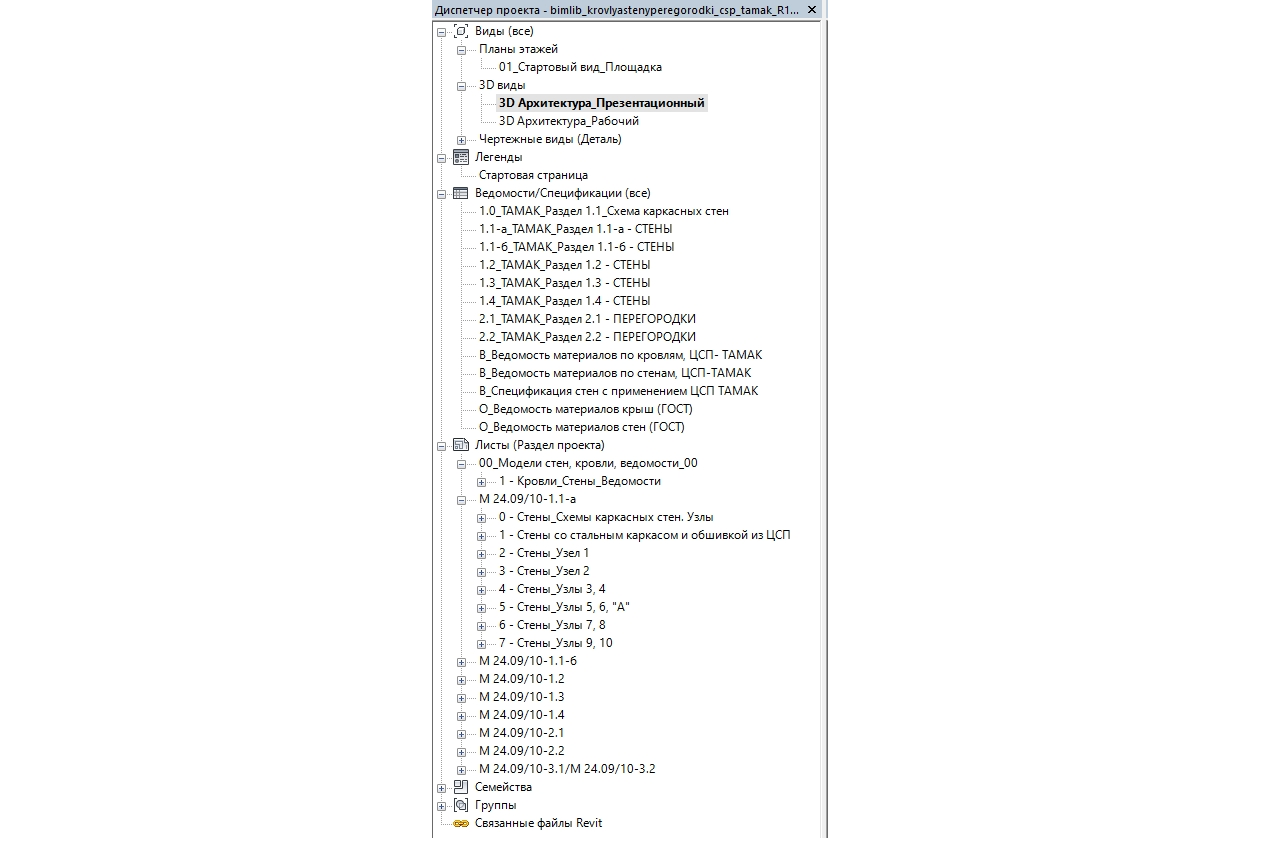

В диспетчере проекта сгруппирована информация по каждому типу конструкций, что позволяет быстро находить необходимые узлы и ведомости.
![image-0](/uploads/blogs/2020-11/Frame%208_5fb3be64be6ac.png?size=0x-)
Структура библиотеки
Элементы библиотеки выполнены на базе категорий «Стена», «Кровля», являются многослойными конструкциями с фактической толщиной. В свойствах типа каждого элемента приведены: общее описание, url-ссылки на документы и сайт производителя.

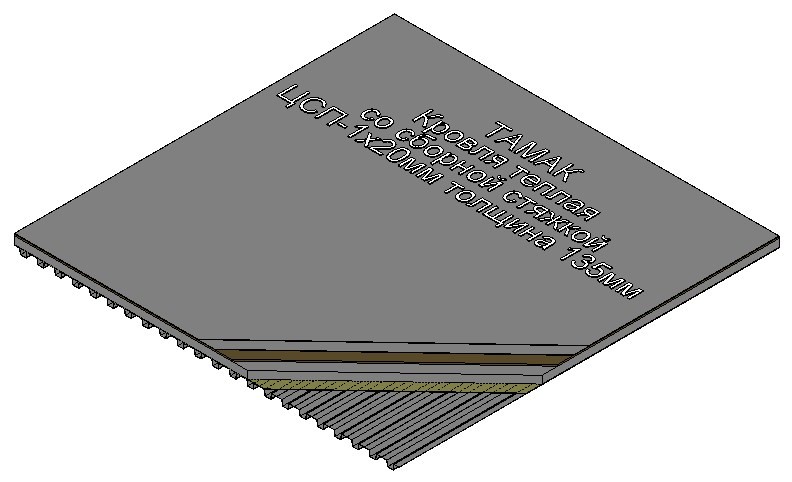

![кровля](/uploads/blogs/2020-11/01-%D0%AD%D0%BB%D0%B5%D0%BC%D0%B5%D0%BD%D1%82_5fb3a1e7bdfb4.jpg?size=0x-)
Общий вид ТАМАК_ кровля теплая со сборной стяжкой _ЦСП-1х20мм_135мм

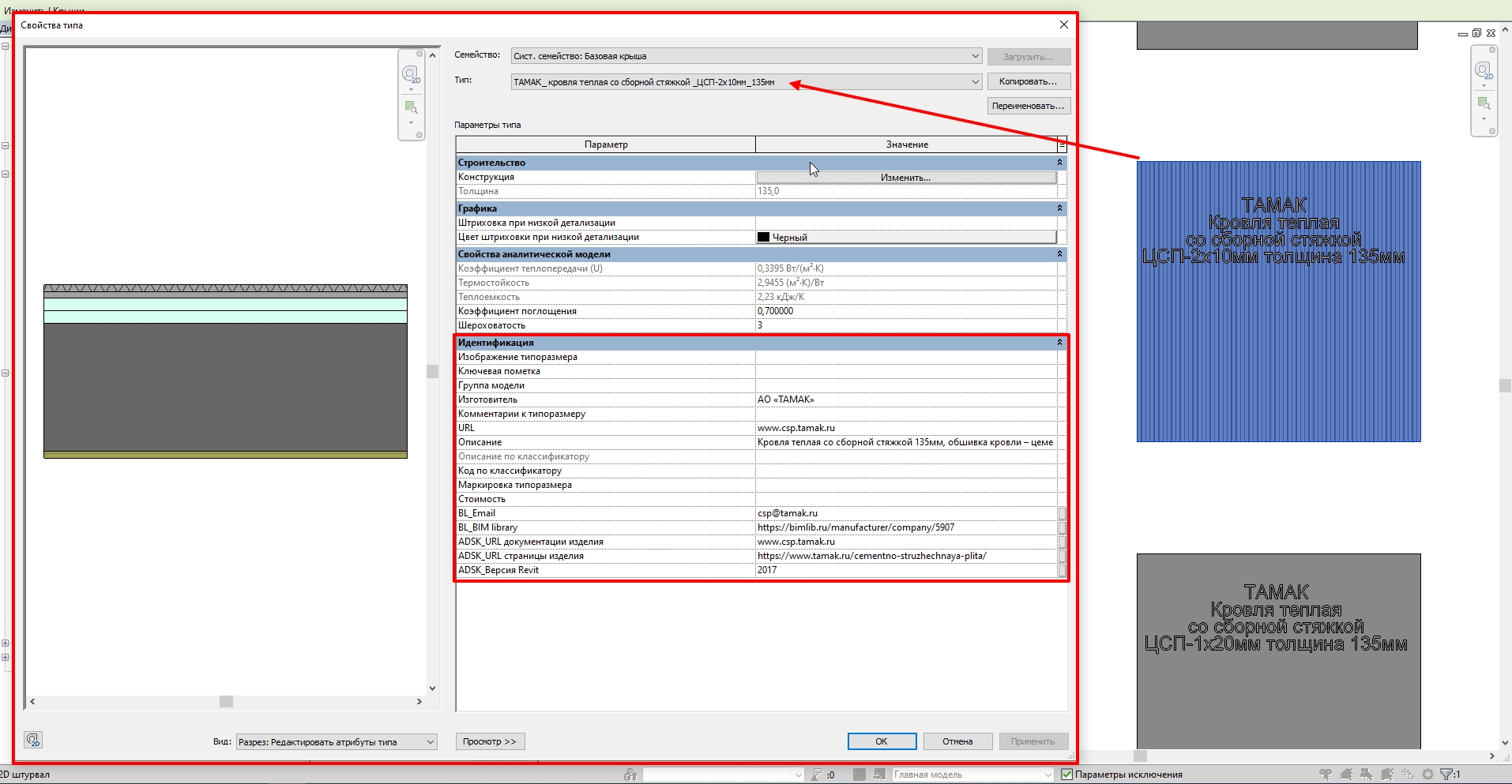

![Состав](/uploads/blogs/2020-11/02-%D0%9D%D0%B0%D0%BF%D0%BE%D0%BB%D0%BD%D0%B5%D0%BD%D0%B8%D0%B5%20%D1%8D%D0%BB%D0%B5%D0%BC%D0%B5%D0%BD%D1%82%D0%BE%D0%B2_5fb3a24add6ca.jpg?size=0x-)
Состав свойств модели ТАМАК_ кровля теплая со сборной стяжкой _ЦСП-1х20мм_135мм
Аналогичные блоки данных отражают информацию в свойствах по другим системам.
Для каждого элемента библиотеки заполнены не только значение фактической толщины (1), но и назначены соответствующие материалы (2) с набором идентификационных данных, описанием, классом материала, которые позволяют специфицировать элементы. Также настроены графические характеристики элементов: штриховки, слои, линии.
Параметры материалов (3) отображают информацию о характеристиках, необходимых при проектировании: плотность, группа горючести, твердость и прочее.

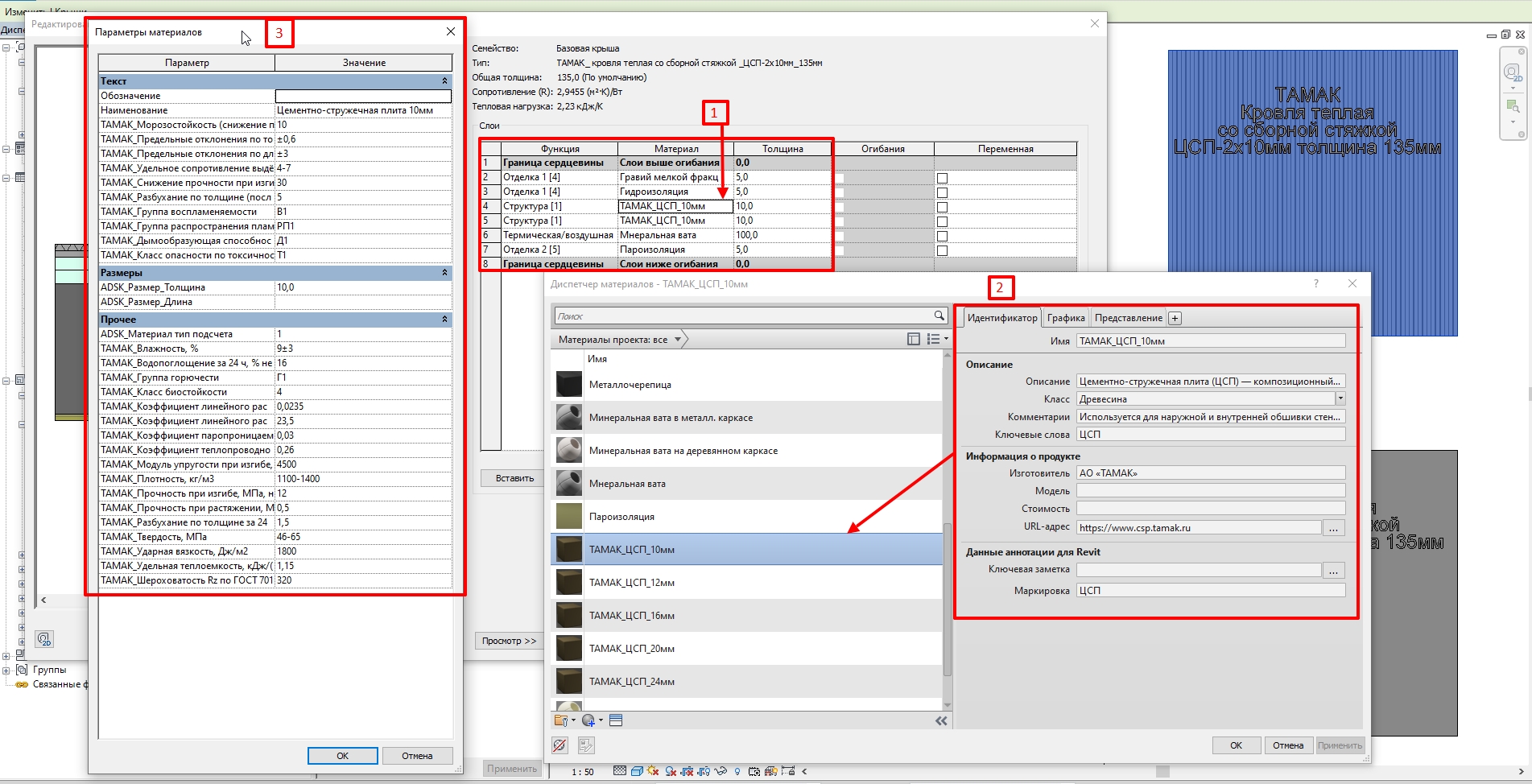

![Состав](/uploads/blogs/2020-11/03-%D0%A1%D0%BE%D1%81%D1%82%D0%B0%D0%B2%20%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D0%BE%D0%B2_5fb3a2b0c8c0c.jpg?size=0x-)
Состав материалов системы ТАМАК_ кровля теплая со сборной стяжкой _ЦСП-2х10мм_135мм
Лист 1 «Кровли_Стены_Ведомости» содержит информацию элементов библиотеки в трёх общих ведомостях:
- В_Ведомость материалов по кровлям, ЦСП- ТАМАК;
- В_Ведомость материалов по стенам, ЦСП-ТАМАК;
- В_Спецификация стен с применением ЦСП ТАМАК.
Данные ведомости содержат информацию о характеристиках перегородок, стен, кровель и помогают инженеру принять решение о применении той или иной системы.

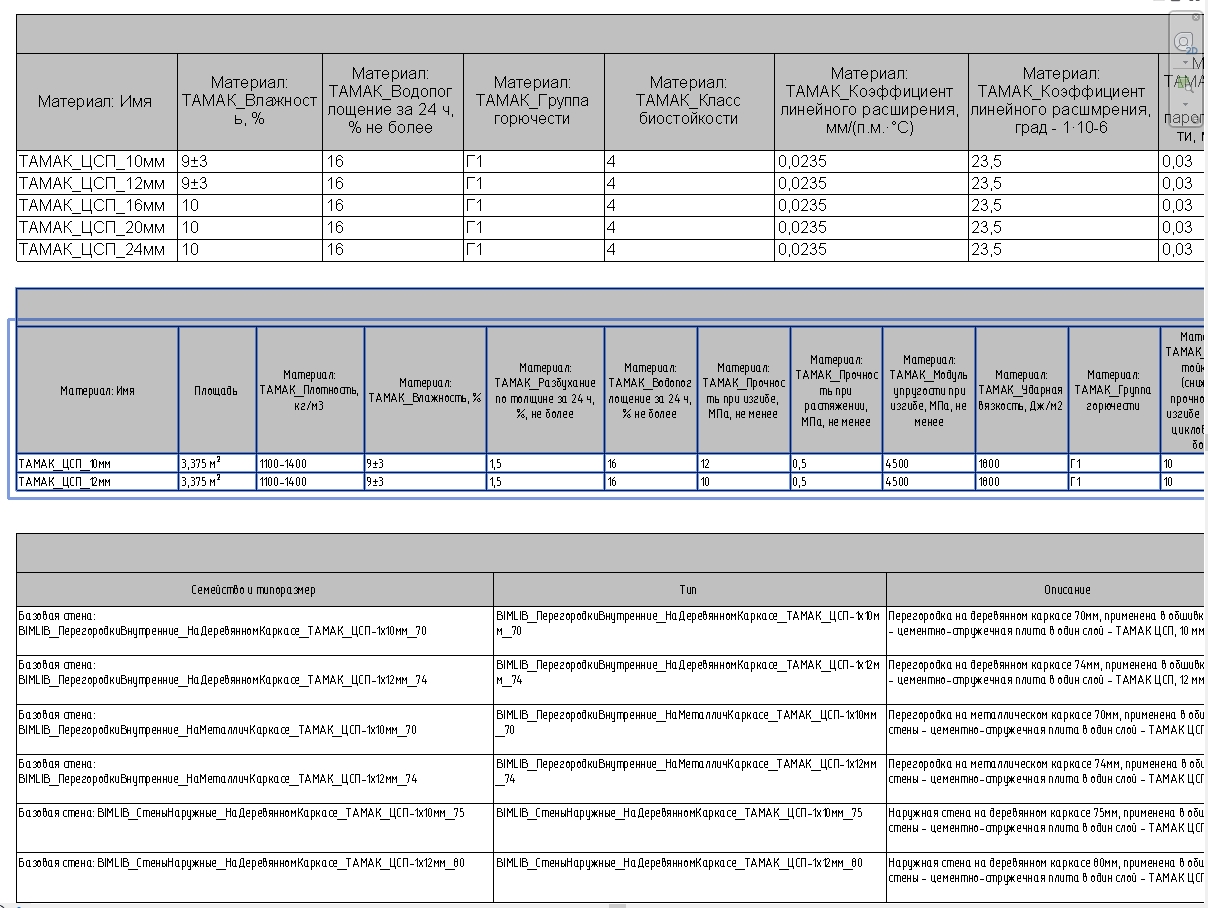

![image-0](/uploads/blogs/2020-11/04-%D0%9E%D0%B1%D1%89%D0%B0%D1%8F%20%D0%B2%D0%B5%D0%B4%D0%BE%D0%BC%D0%BE%D1%81%D1%82%D1%8C_5fb3a32996d78.jpg?size=0x-)
Фрагмент общих ведомостей на листе 1 «Кровли_Стены_Ведомости»
На листе 1 «Кровли_Стены_Ведомости» размещены спецификации по ГОСТ, которые можно переносить в проект. Общий вид спецификаций приведён на изображениях ниже.

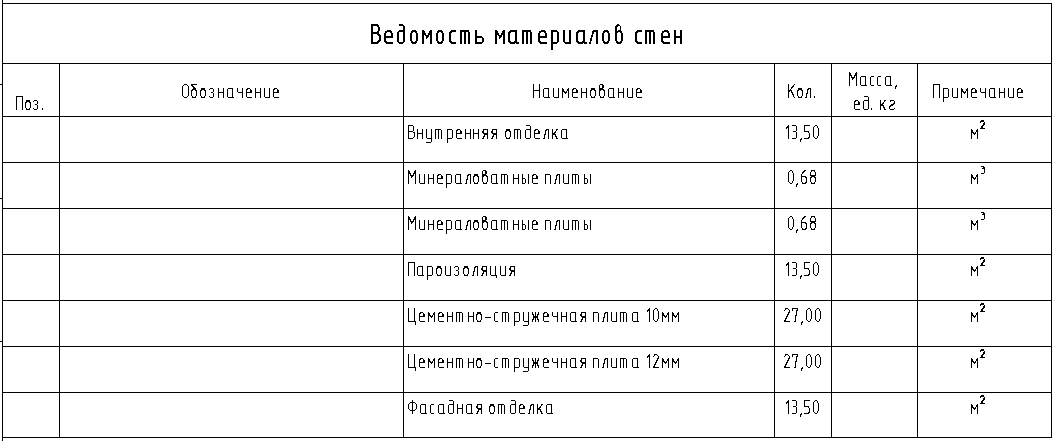

![спецификации](/uploads/blogs/2020-11/04-%D0%A1%D0%BF%D0%B5%D1%86%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%86%D0%B8%D1%8F1_5fb3a35936975.jpg?size=0x-)

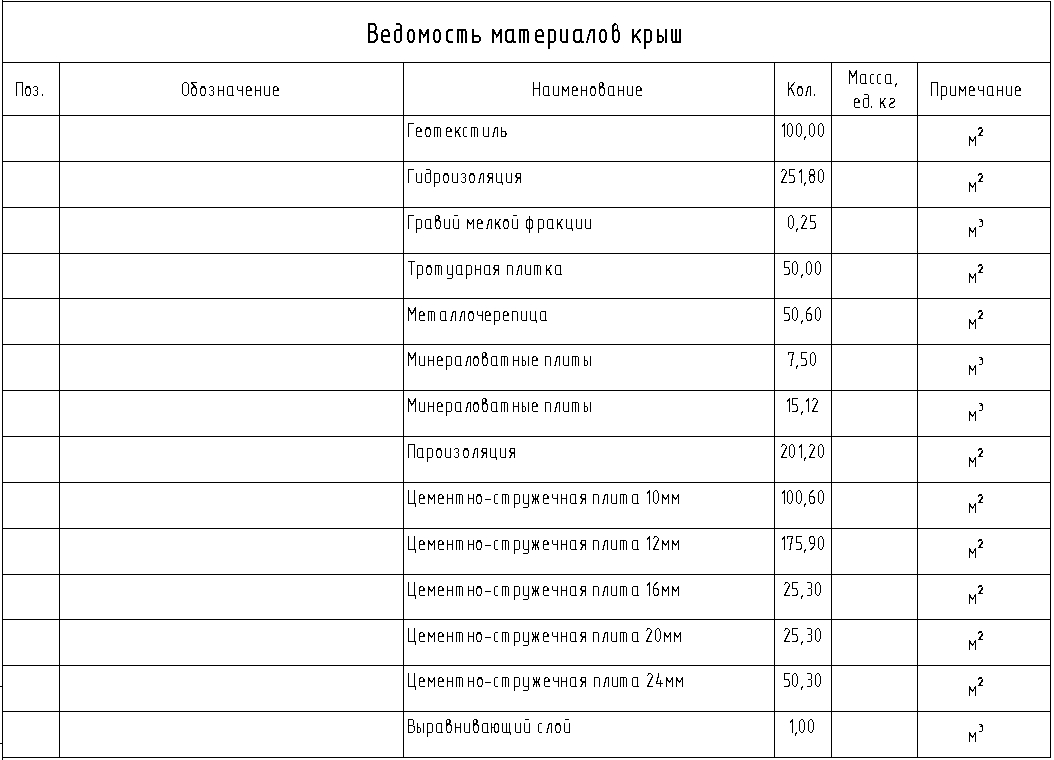

![спецификации](/uploads/blogs/2020-11/04-%D0%A1%D0%BF%D0%B5%D1%86%D0%B8%D1%84%D0%B8%D0%BA%D0%B0%D1%86%D0%B8%D1%8F2_5fb3a376a7f60.jpg?size=0x-)
Итоговые спецификации материалов кровель и стен по Форме 7 ГОСТ Р 21.1101-2013

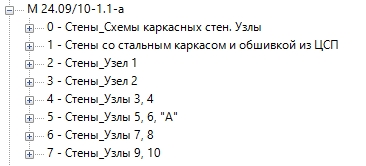

Для каждого типа конструкций сгруппирован соответствующий раздел, содержащий общую информацию, состав, способы крепления, схемы возможных раскладок и узлы. На примере ниже показан раздел «М 24.09/10-1.1-а» для каркасных наружных стен с обшивками из ЦСП.
![image-0](/uploads/blogs/2020-11/05-%D0%A3%D0%B7%D0%BB%D1%8B_5fb3a3d985b86.jpg?size=0x-)
Состава раздела «М 24.09/10-1.1-а»
Раздел «М 24.09/10-1.1-а».
Схема каркасных перегородок с обшивкой ЦСП на разных типах каркаса и способах крепления
Схема узла опирания наружной стены с обшивками из ЦСП на стальном каркасе и примыканием к конструкции пола
В разделе «М 24.09/10-3.1/М 24.09/10-3.2» проработаны узлы кровель под различные варианты покрытий. Узлы полностью оформлены и содержат аннотационные выноски с описанием ограждающих конструкций. Примеры узлов приведены ниже.

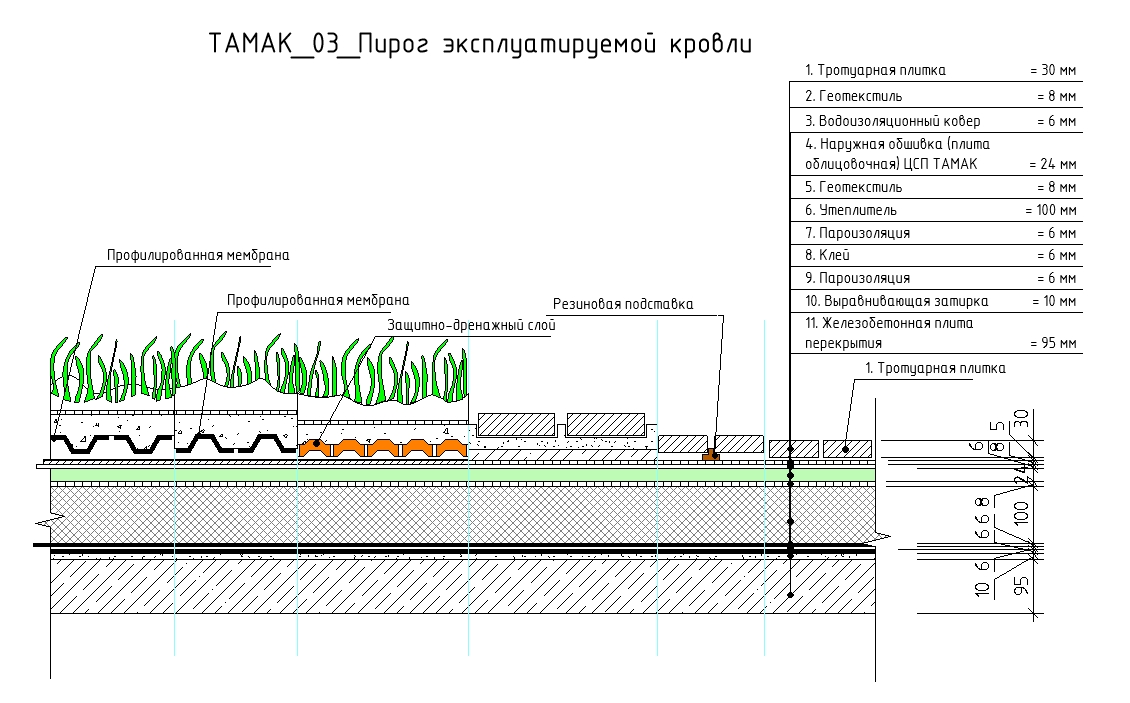

![Конструкция](/uploads/blogs/2020-11/06-%D0%94%D0%B5%D1%82%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D1%8F1_5fb3a56defec7.jpg?size=0x-)
Пример узла из раздела «М 24.09/10-3.1/М 24.09/10-3.2». Конструкция эксплуатируемой кровли под разные варианты финишных покрытий

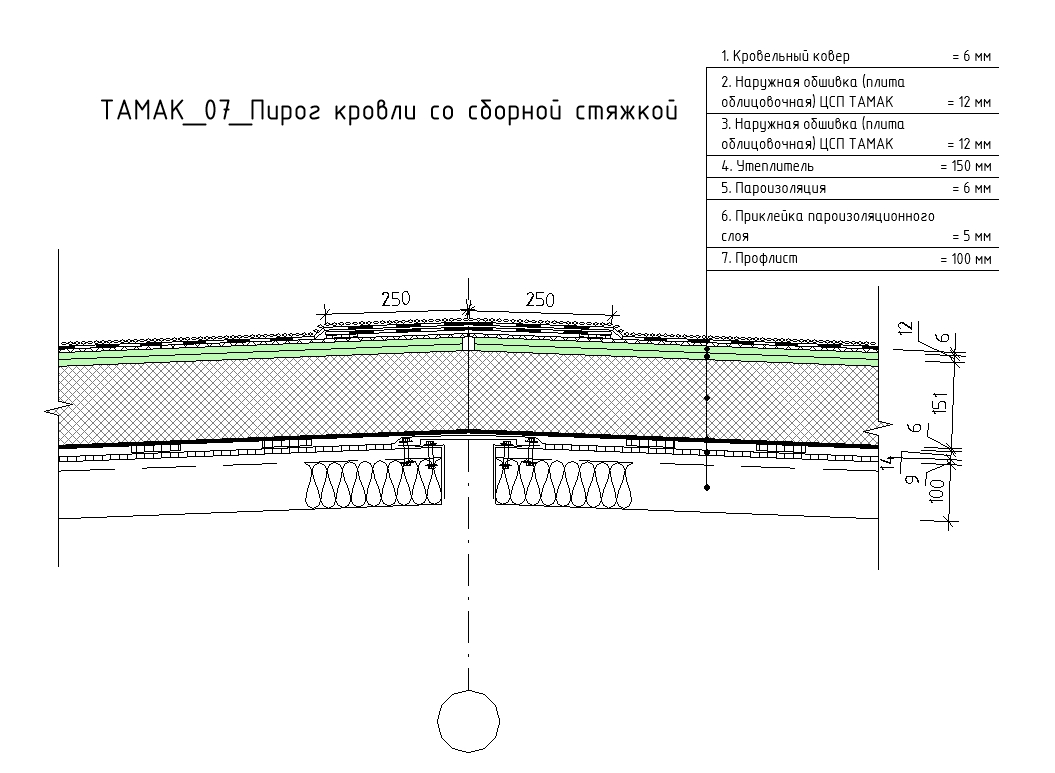

![Конструкция](/uploads/blogs/2020-11/06-%D0%94%D0%B5%D1%82%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D1%8F2_5fb3a65e98190.jpg?size=0x-)
Пример узла из раздела «М 24.09/10-3.1/М 24.09/10-3.2»
Библиотека предназначена для проектирования и строительства промышленно-гражданских объектов, в которых применяются перегородки и стены каркасного типа, а также кровли с цементно-стружечными плитами (ЦСП).
Скачать каталог можно по ссылке.
