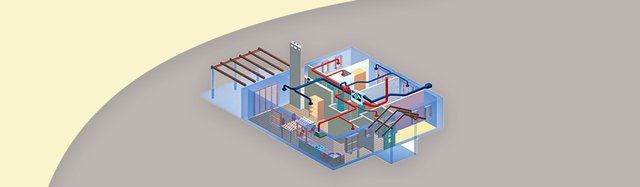

Типология систем вентиляции возможна по 4 признакам.
1. По движущей силе: естественная и механическая.
2. По типу вентиляции: общеобменная, противопожарная, аварийная, местная.
3. По направлению движения воздуха: приточные, вытяжные, приточно-вытяжные.
4. По конструктиву: комплектные и наборные.
Естественная и механическая
Естественная вентиляция
![image-0](/uploads/blogs/2022-07/550-ventiljacija-svoimi-rukami-3-1024x655_62c6db37a9b84.jpg?size=0x-)

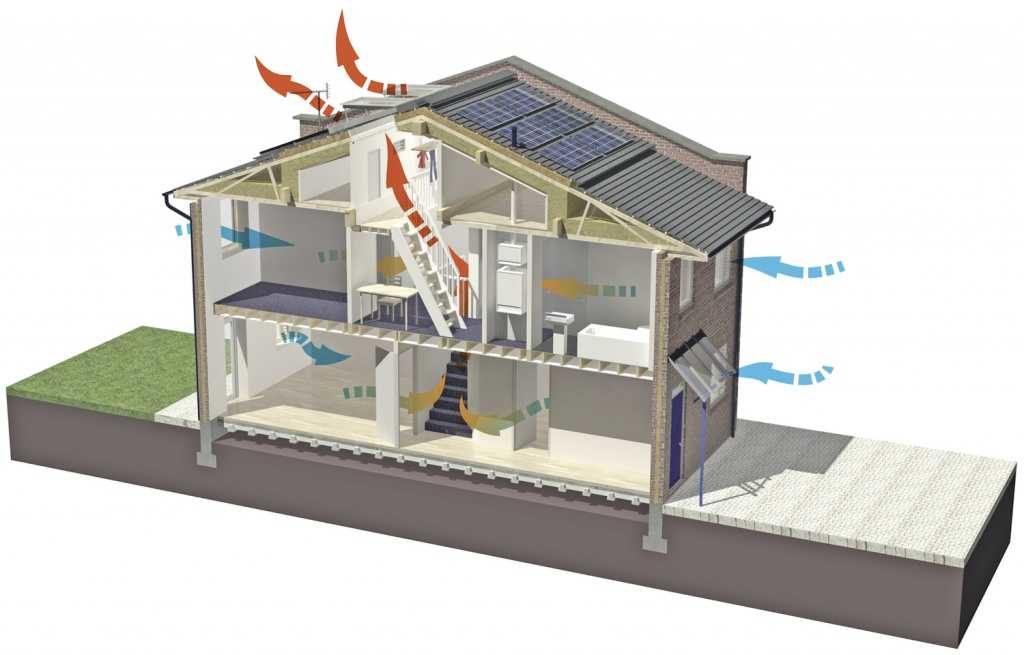

Схема естественной вентиляции в частном доме
Естественная вентиляция, условно, это некое открытое окно в помещении и шахта ведущая наверх. Через окно обеспечивается приток воздуха в шахту. Через шахту — вытяжка воздуха. Приток и вытяжка в совокупности дают воздухообмен в помещении.
Перемещение воздуха в системах естественной вентиляции происходит:
— за счет разности температур наружного воздуха и воздуха в помещении;
— от разности давлений «воздушного столба» между нижним уровнем (помещением) и верхним уровнем (вытяжным устройством, установленным на кровле здания);
— в результате воздействия ветрового давления.
Системы естественной вентиляции просты, не требуют сложного дорогого оборудования и расхода электрической энергии. Но успешная работа системы и ее регулирование зависят от природных факторов: температуры воздуха, направления и скорости ветра, давления. Регулировать эти факторы невозможно.
Механическая вентиляция
Механическую систему вентиляции используют для постоянного удаления воздуха из влажных помещений и притока воздуха в сухие помещения через отверстия в стенах или окнах. Удаление воздуха осуществляется с помощью специального оборудования и приборов: вентиляторов, электродвигателей, воздухонагревателей, пылеуловителей, автоматики.
![image-0](/uploads/blogs/2022-07/%D0%91%D0%B5%D0%B7%20%D0%B8%D0%BC%D0%B5%D0%BD%D0%B8-1_62c813992a121.png?size=0x-)

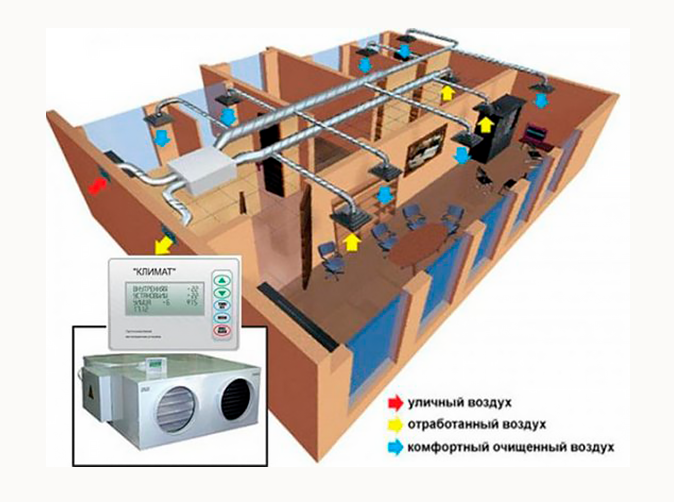

Схема работы механической вентиляции
Механическая вентиляция может быть централизованной и децентрализованной. В первом случае используется центральный вентилятор. Во втором — в каждое помещение устанавливают отдельную систему.
Идея механической вентиляции в постоянном и стабильном оттоке воздуха из здания, который создает постоянный и стабильный приток. Поэтому такая система крайне надежна и может использоваться для вентилирования разных типов зданий.
Механическую систему вентиляции легко регулировать — просто подбираете нужную систему под требуемые условия.
Механическая вентиляция с рекуперацией тепла.
Ее можно описать примером: представьте централизованный блок, удаляющий воздух из влажных помещений и подающий свежий воздух в остальные части зданий через сеть воздуховодов. Поскольку система спроектирована таким образом, чтобы подавать столько же воздуха сколько удаляется, она называется сбалансированной.
![image-0](/uploads/blogs/2022-07/rekuperaciej-tepla-3_62c6def7a8297.jpg?size=0x-)

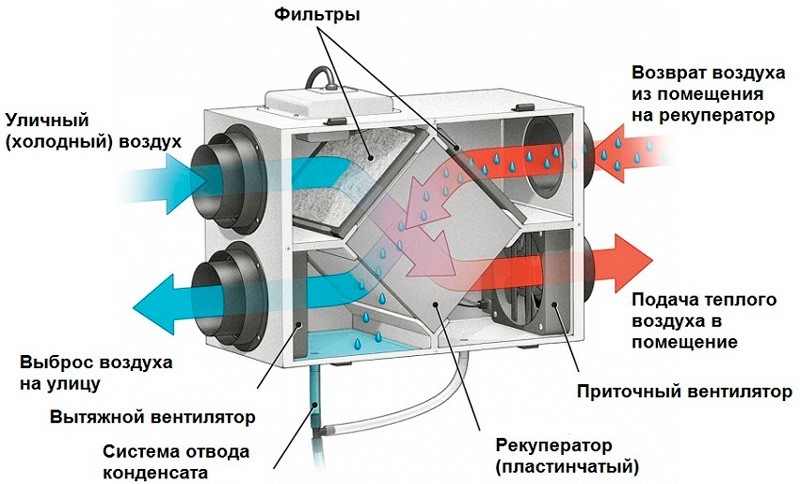

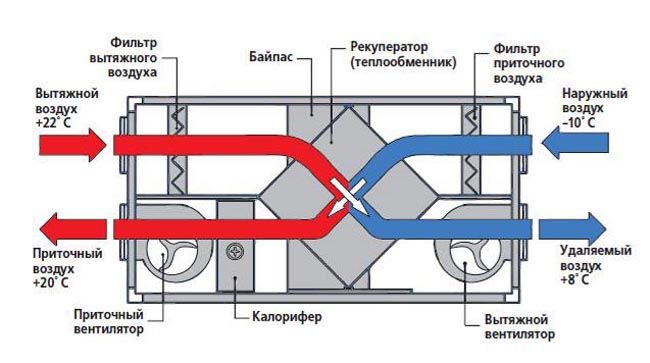

Схема работы рекуператора
Механическая вентиляция с рекуперацией тепла не только обеспечивает хорошее качество воздуха в помещении, но и позволяет использовать тепло, которое могло бы быть потеряно при воздухообмене. Удаляемый загрязненный теплый воздух передает свое тепло поступающему холодному свежему воздуху и, таким образом, приточный воздух нагревается. Это происходит в теплообменнике внутри вентиляционного блока.
![image-0](/uploads/blogs/2022-07/rekuperaciej-tepla-11_62c6deff587ca.jpg?size=0x-)

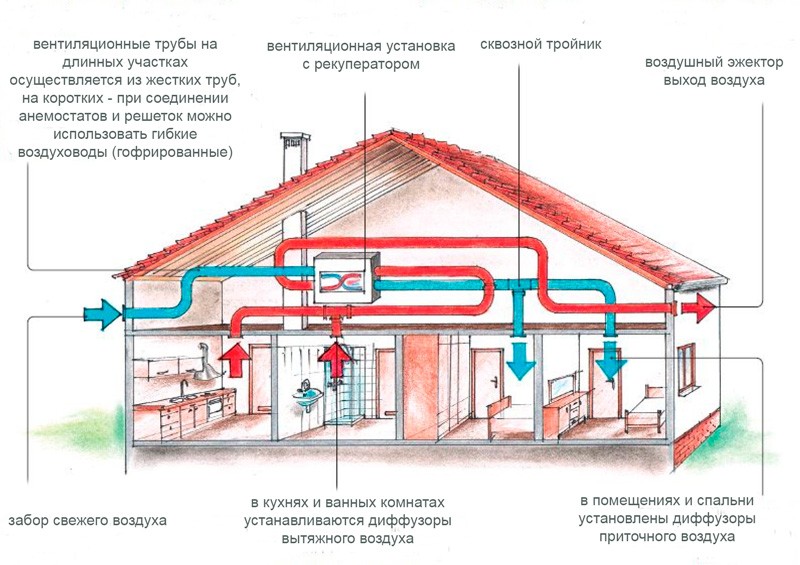

Установка механической вентиляции с рекуперацией тепла
Вентиляцию с рекуперацией тепла часто используют в энергоэффективных зданиях, чтобы сохранить в них тепло.
Здание, в котором установлена система, должно быть герметичным. Иначе, при значительных утечках тепла, потенциал системы для экономия энергии реализовать не удастся.
По сравнению с другими системами, куператоры тепла требуют больше внимания. Например, они оснащены фильтрами для защиты теплообменников и воздуховодов, и фильтром контроля состояния приточного воздуха. За фильтрами нужно следить, иначе пострадает работоспособность системы и снизится качество воздуха поступающего в помещение.
Общеобменная, противопожарная, аварийная и местная вентиляции.
— Общеобменную вентиляцию использует в случаях, когда из воздуха помещения нужно удалить тепло, влагу, газы, пыль, запахи, разбавить вредные примеси в вентилируемом воздухе.
![image-0](/uploads/blogs/2022-07/%D0%B2_62c8138a068f7.png?size=0x-)

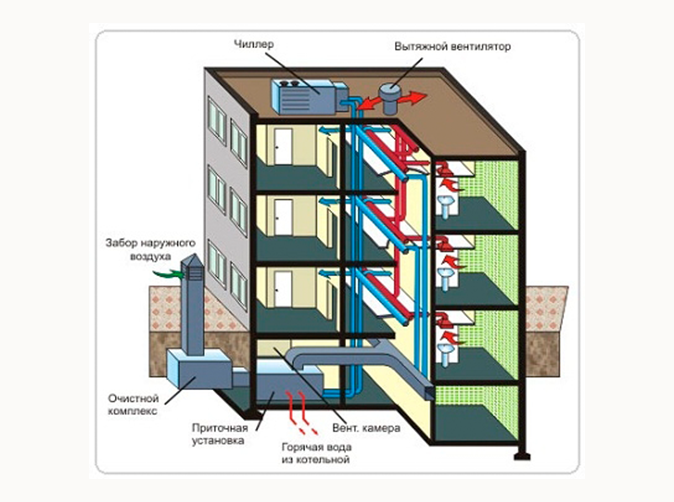

Схема общеобменной вентиляции
![image-0](/uploads/blogs/2022-07/%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%82%D0%BE%D1%80_62c811a628ba1.png?size=0x-)

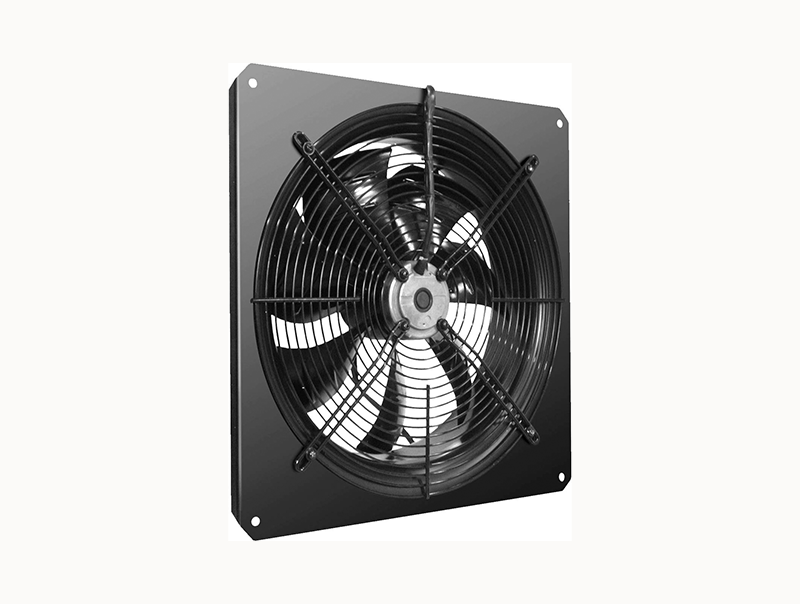

Вытяжной осевой вентилятор AXW от Shuft
![image-0](/uploads/blogs/2022-07/kartinka-1.-princip-raboty-sdu_62c6e4731cf8c.jpg?size=0x-)

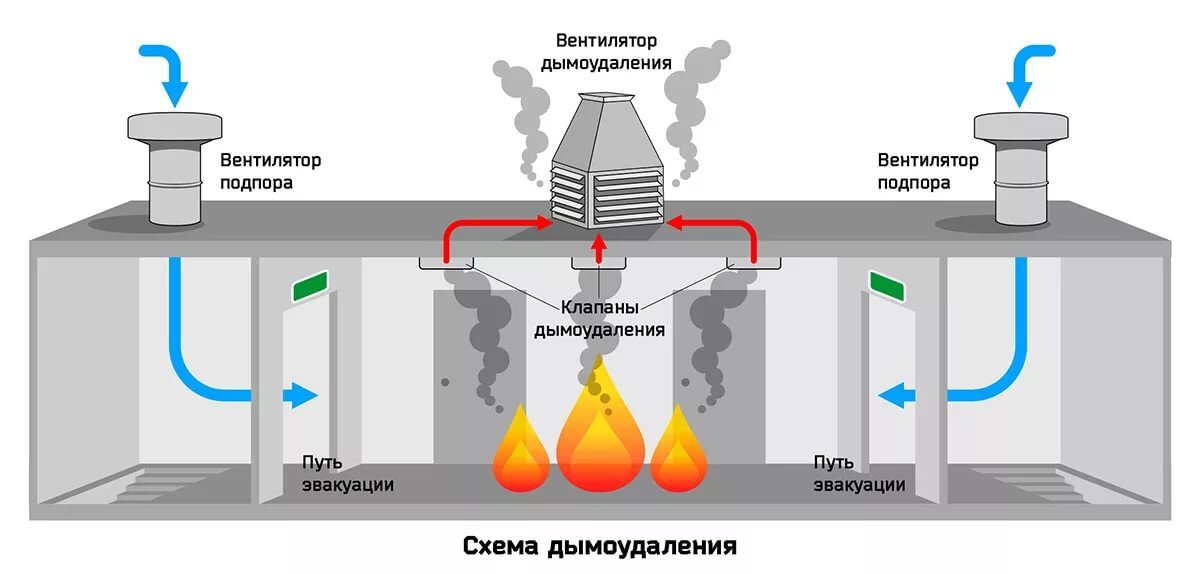

Схема противопожарной вентиляции
— Противопожарную систему вентиляции используют как систему дымоудаления при пожарах. На объекте формируются пути эвакуации: коридоры, лестничные клетки, лифтовые шахты. Эти помещения обслуживаются противопожарной вентиляцией, чтобы люди по ним могли покинуть помещение и не отравились дымом.
— Аварийную вентиляцию применяют, как правило, на производствах в случае аварийного выброса вредных веществ, превышении их ПДК в воздухе. Аварийная вентиляция продувает помещение и задувает свежий воздух.
![image-0](/uploads/blogs/2022-07/%D0%BC%D0%B5%D1%81%D1%82%D0%BD%D0%B0%D1%8F_62c811b7323b9.png?size=0x-)

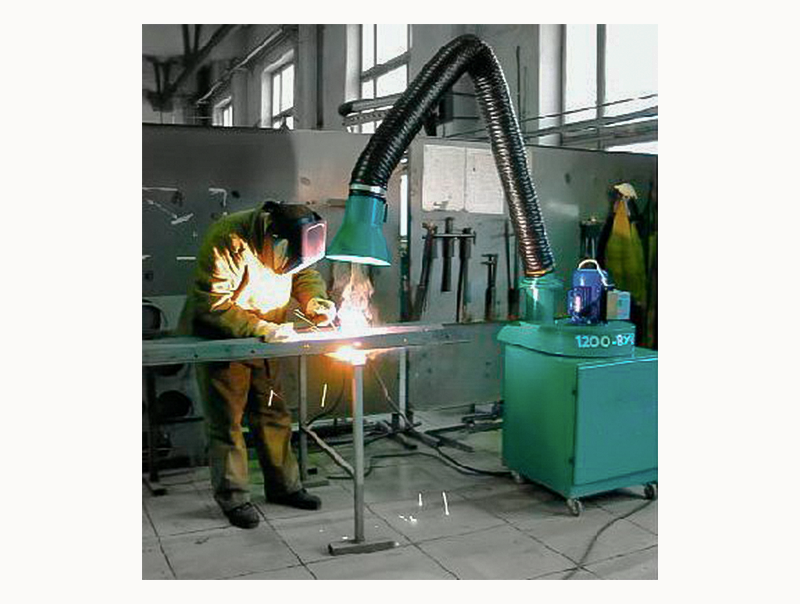

— Местную вентиляцию устанавливают на производствах прямо на рабочих местах, где выделяются вредные вещества. Это может быть гибкий шланг, который отводит воздух с вредными веществами, чтобы он не распространился по всему помещению.
Приточная, вытяжная, приточно-вытяжная вентиляции

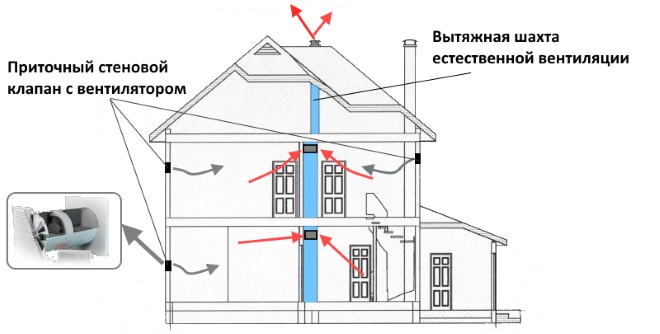

![image-0](/uploads/blogs/2022-07/Vent_pritochka_003_62c6e944a44a1.jpg?size=0x-)
Приточную вентиляцию устанавливают для подачи чистого воздуха в помещение. Приточный воздух можно подготавливать к подаче — очищать, нагревать, охлаждать, увлажнять. Система приточной вентиляции включает в себя приточные установки, использующие 100% приток наружного воздуха. Они бывают как промышленного назначения, так и бытового.
Приточная вентиляция может размещаться в одном корпусе или набираться из отдельных элементов: вентиляторов, фильтров, калориферов, охладителей, клапанов, необходимым элементом является система воздуховодов и распределителей воздуха.
![image-0](/uploads/blogs/2022-07/bimlib19c0f1b0d467dcfd43fa18adb9ace14b_62c6eb64128c6.jpg?size=0x-)

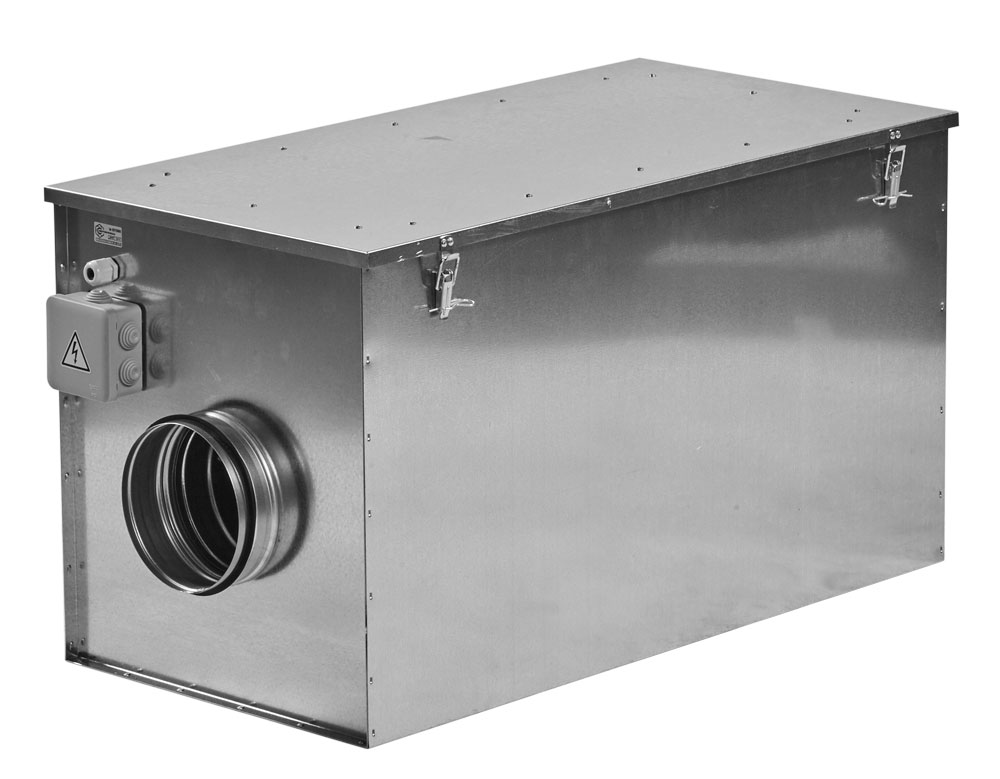

Приточная вентиляционная установка ECO-A от Shuft
![image-0](/uploads/blogs/2022-07/bimlib50d1b8a0956b52e2689b87f329e7b1e8_62c6eac490b5e.jpg?size=0x-)

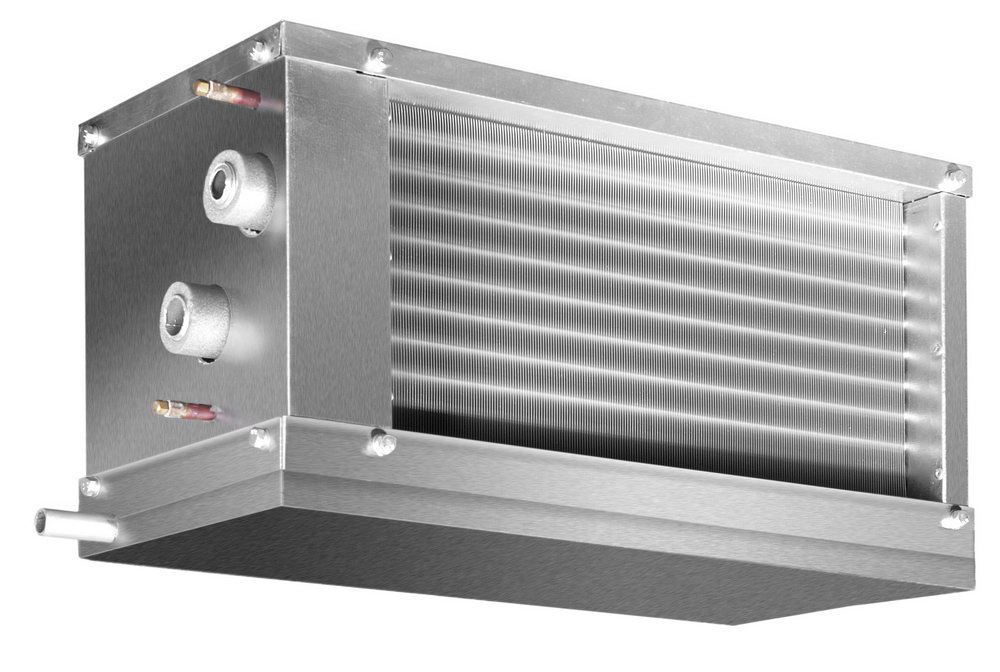

Водяной-фреоновый охладитель WHR-W от Shuft
Вытяжную вентиляцию устанавливают для удаления загрязнённого воздуха. Она может состоять из одного вытяжного вентилятора или искусственной вытяжки для небольшого помещения.
![image-0](/uploads/blogs/2022-07/bimlib7670c58e5769ce22c601f56e8bd92669_62c6ed0016f6e.jpg?size=0x-)

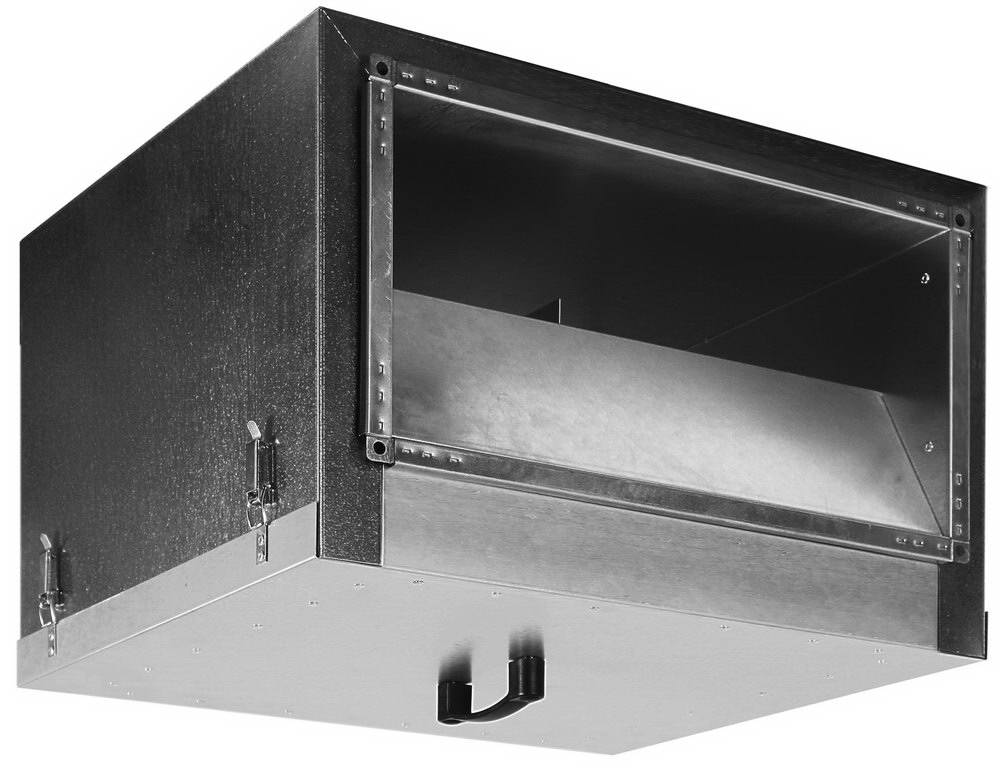

Канальный вентилятор IRF-B EC в шумоизолированном корпусе от Shuft
Приточно-вытяжная вентиляция соединяет в себе принцип приточной и вытяжной. Ее часто используют в офисных знаниях, коттеджах, бассейнах, кинотеатрах, гостиницах, кафе, ресторанах, производственных помещениях.
![image-0](/uploads/blogs/2022-07/shema222-dvizheniya-vozduha2_62c6ed9add29c.jpg?size=0x-)
Приточно-вытяжная вентиляция работает в любое время года и решает проблему не только с воздухообменом, но и с фильтрацией, регулированием температуры и влажности в помещении. Она позволяет снизить эксплуатационные расходы за счет применения утилизации тепла для подогрева приточного воздуха.
Подогрев приточного воздуха происходит за счет вытяжного воздуха комнатной температуры в специальном теплообменнике – рекуператоре.
С помощью приточно-вытяжной вентиляции можно создавать контролируемое пониженное или избыточное давление по сравнению с внешней средой. Это полезно для людей чувствительных к изменениям атмосферного давления.
![image-0](/uploads/blogs/2022-07/bimliba3a191113859d43c5ef2c57935228e33_62c6edb34b23b.jpg?size=0x-)

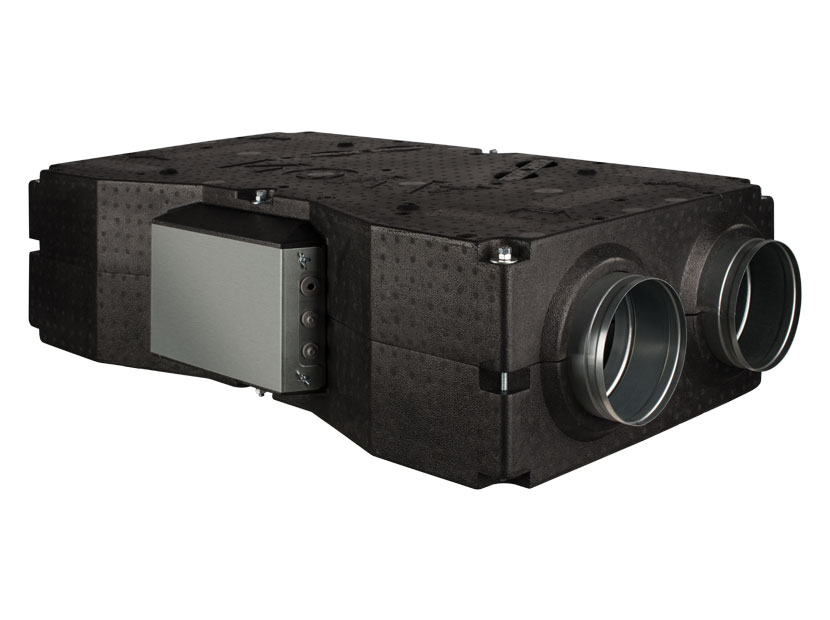

Приточно-вытяжная вентиляционная установка NOVA от Shuft
Комплектные и наборные вентиляции
Комплектная вентиляция — готовая установка, которая состоит из отдельных элементов, но подбирают и поставляют ее, как единый механизм.
Наборную вентиляцию подбирают по элементам и соединяют в единую систему.
При выборе вентиляции для установки на объекте обычно оценивают следующие параметры:
— Автоматику. Например, элементы наборной вентиляции нужно взаимоувязать, а это отдельная задача, которая потребует времени и усилий.
— Гибкость при установке. Комплектная вентиляция монтируется единым блоком. В наборной каждый элемент устанавливают по инструкции и учитывают особенности планировки помещения.
— Гибкость при подборе. Для наборной вентиляции каждый элемент может быть подобран строго под заданные условия работы. Например, нагреватель — под заданную температуру нагрева воздуха. В комплектной вентиляции такой гибкости может не быть.
— Простоту установки. Смонтировать комплектную вентиляцию проще и быстрее, чем наборную, в которой нужно монтировать по отдельности каждый элемент.
— Стоимость. Комплектная вентиляция — это проработанное и изготовленное в едином корпусе решение. Поэтому, как правило, она стоит дороже наборной.
