Ускоряем процессы с AXIS Site Designer: от проектирования до монтажа

views
444 просмотра
AXIS Site Designer – это удобный инструмент предназначен для максимального упрощения проектирования и монтажа систем видеонаблюдения Axis Communications.
Ускоряем процессы с AXIS Site Designer: от проектирования до монтажа

Сегодня системы видеонаблюдения используются практически во всех сферах – производство, обслуживание населения, торговля, бытовые нужды. Основная цель их установки – повышение уровня безопасности. Насколько эффективной будет система видеонаблюдения, во многом зависит от правильно составленного проекта и качественного монтажа.

Как разрабатывать проекты систем видеонаблюдения быстро, при этом не снижая их качество? На помощь приходит специальное ПО - AXIS Site Designer. Этот удобный инструмент предназначен для максимального упрощения проектирования и монтажа систем видеонаблюдения Axis Communications.

Возможности AXIS Site Designer:

1.    Подбор камер по характеристикам, а также оптимальных мест размещения камер, исходя из необходимого заказчику обзора.

2.      Проектирование систем наблюдения практически любого масштаба и сложности – от разработки вариантов размещения нескольких камер для бытового использования до создания масштабных проектов видеонаблюдения с сотнями и даже тысячами устройств.

 3.  За пару минут разработать обоснованное коммерческое предложение (если у Вас есть статус партнера Axis, то цены розничного прайс-листа уже будут видны на этапе поиска и выбора устройства) для участия в конкурсе на закупку и вносить корректировки, заменяя материалы – быстро и просто.    Возможность делиться данными о параметрах видеокамер и особенностях их монтажа с монтажниками, посредством комментариев к каждому устройству или типу устройства..

4.      Мгновенный импорт параметров видеозаписи и настроек камер производителя в свою систему управления

5.      AXIS Site Designer – это бесплатное ПО, воспользоваться которым может каждый. Для этого потребуется просто выбрать вкладку «Запустить AXIS Site Designer» на сайте axis.com

Для тех, кто специализируется на проектировании систем видеонаблюдения, есть возможность скачивания всех необходимых инструментов на официальном сайте https://www.axis.com/ru-ru. После загрузки проектировщик или архитектор получает возможность пользоваться всеми возможностями и функциями ПО оффлайн.

Интерфейс программы действительно интуитивно понятен, а русскоязычным пользователям будет приятно узнать, что теперь программа переведена на русский язык.

Основные разделы AXIS Site Designer доступны прямо на основного окна  программы.

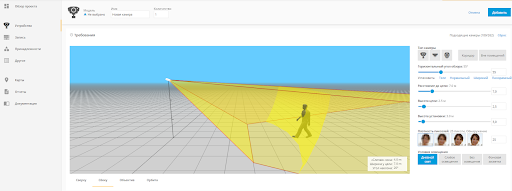

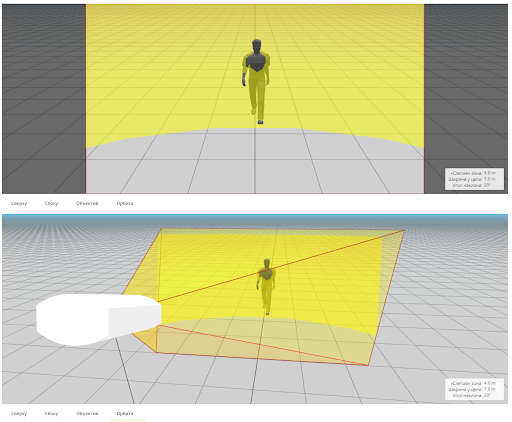

Одним из первых этапов является или добавление устройства по параметрам, или же импорт карты, для последующего размещения на ней камер. Отдельно стоит отметить получаемую визуализацию, на этапе выбора устройства - если стоит задача идентификации по лицу, то вы получаете всю необходимую информацию о ракурсе, слепой зоне, угле наклона и т.д. На сцену можно посмотреть из набора предлагаемых ракурсов: Сверху, Сбоку, Объектив (то, что будет видеть сама камера) или в режиме Орбита - фактически выбрать самостоятельно удобный ракурс.

AXIS
AXIS

Функция «Карты» позволяет загрузить поэтажные планы объекта, для которого проектируется система видеонаблюдения, или его карту.

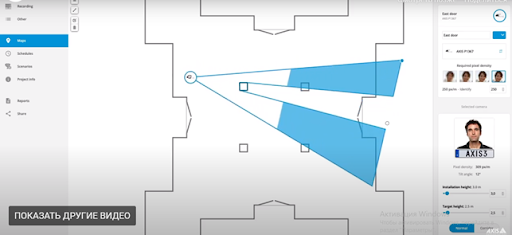

После добавления нужного чертежа и выбора масштаба можно приступать к «виртуальной установке камер». После добавления видеокамеры можно подобрать подходящую модель AXIS из представленного каталога с оптимальными для поставленной задачи характеристиками.

image-0

На экране пользователь сможет увидеть и откорректировать угол обзора камеры, а также обозначить возможные «мёртвые зоны», получить наглядное представление о качестве изображения.

Особый интерес представляет функция «Сценарии». Здесь проектировщик сможет воспользоваться возможностью воссоздать реальные условия использования системы видеонаблюдения и рассчитать нагрузку на сеть и требования к системам хранения данных.

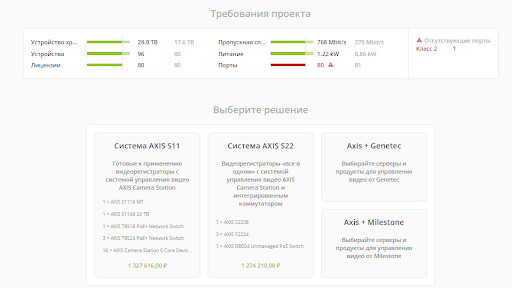

Помимо выбора камер, конечно же важно выбрать правильный сервер для записи, ПО, коммутаторы, рассчитать пропускную способность. Все это уже будет сделано в разделе Запись, а так же будет предложено выбрать одно из подходящих решений для покрытия имеющихся потребностей или составить свой собственный набор - зеленым цветом подсвечиваются те разделы, которые удовлетворяют требованиям проекта.

AXIS

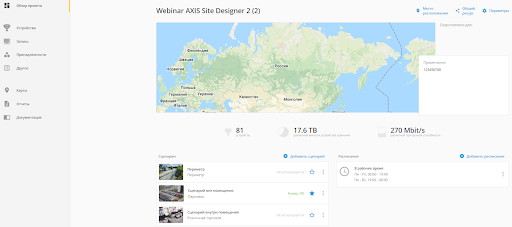

Кстати, в новой редакции ПО функции «Добавить сценарий» и «Добавить расписание» были перемещены с основного рабочего стола в раздел «Обзор проекта».

AXIS

«Расставляя» виртуальные камеры, можно воспользоваться разделом «Устройства». Здесь пользователь может подобрать устройства из модельного ряда Axis, задать их условные наименования и сразу увидеть основные характеристики. Добавлять можно не только камеры, но и видеокодеры, громкоговорители и модульные камеры. Здесь же можно указать, где именно будет размещаться камера – на стене, парапете, в углу и т.д. (необходимый вариант размещения выбирается из выпадающего списка), при этом необходимые аксессуары для выбранного способа монтажа будут автоматически предложены. Помимо продуктов из портфеля Axis, в разделе Другое можно добавить комплектующие и компоненты сторонних производителей, например источники бесперебойного питания, кабель, мониторы и т.п., таким образом будет составлена комплексная спецификация по объекту.

Если устройства, их количество и размещение выбраны, стоит обратить внимание на вкладку «Отчеты». Здесь на основании выбранных проектных решений можно сформировать:

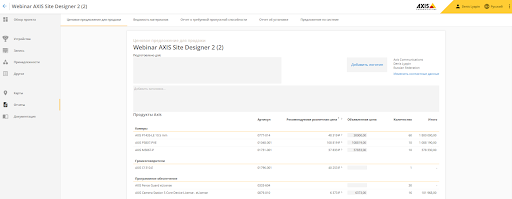

  1. Ценовое предложение для продажи – его можно будет сохранить, чтобы в дальнейшем использовать в проектировании или внести изменения по желанию заказчика в несколько кликов. От того, насколько быстро и правильно будет сформировано ценовое предложение, во многом зависит успех участия в конкурсах на закупку (а его недостаточно просто выиграть, нужно в итоге постараться не «сработать себе в убыток»). Кроме того, в раздел ценовое предложение появилась возможность добавить логотип своей компании - чтобы осталось его только распечатать.
  2. Ведомость материалов – программа формирует полноценный перечень с указанием правильных и точных наименований оборудования и устройств, их технических характеристик и необходимого количества. Можно не опасаться упустить какую-нибудь важную деталь или ошибиться с количеством камер, проектируя сложную систему видеонаблюдения, к примеру, для многоэтажного бизнес-центра или парка с площадью несколько гектаров.

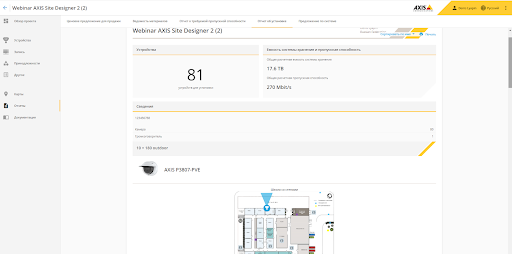

  3. Отчеты – о пропускной способности и об установке. Потребуются на разных этапах проектирования и монтажа.
AXIS
AXIS

Программное обеспечение позволяет хранить и пополнять библиотеку проектов пользователя и при необходимости создавать новые на основании уже имеющихся. Кроме того, управлять проектом теперь можно и в автономном режиме, даже если по каким-либо причинам доступа к Интернету у пользователя нет. А если проект нужно показать коллеге или отправить на согласование заказчику - это можно сделать при помощи функции экспорт/импорт проекта.

Также AXIS Site Designer дает возможность получить информацию (в том числе документированную) по монтажу и экспортировать необходимые конфигурации в ПО. Так значительно снижается риск ошибки.

По сути AXIS Site Designer – удобный, несложный в использовании инструмент для проектирования систем видеонаблюдения. Для его применения не нужно проходить специальные курсы или скачивать длинные инструкции. Весь функционал интуитивно понятен и затруднений при работе с программой не возникает даже при первом знакомстве с ней.

Большой плюс AXIS Site Designer – визуализация. Наглядное представление размещения камер, областей, попадающих в поле их зрения, и «мёртвых зон». В комплексе с функцией «Сценарии» и «Расписание» появляется возможность создать проект, который будет отвечать всем требованиям заказчика и учитывать индивидуальные особенности именно его объекта – от конфигурации помещения до его рабочего графика.

Скачать модели AXIS можно по ссылке.
