Активный барьеры искрозащиты АБИ АЯКС [EX IA GA] IIВ ИЛИ [EX IA GA] IIС ПАШК.426439.146

Name: Активный барьеры искрозащиты АБИ АЯКС [EX IA GA] IIВ ИЛИ [EX IA GA] IIС ПАШК.426439.146
Brand: Магнито-Контакт

Обновлено в 2024 году

Описание

Активные барьеры искрозащиты АБИ АЯКС предназначены для обеспечения взрывозащиты электрических цепей устройств, размещаемых во взрывоопасной зоне (например, устройства оповещения и сигнализации, исполнительные устройства и реле и прочие устройства с потреблением тока до 600 мА).
Активные барьеры АБИ-1 АЯКС, АБИ-1DIN АЯКС имеют один канал; АБИ-2 АЯКС, АБИ-2DIN АЯКС имеют два канала и относятся к связанному электрооборудованию группы II, предназначены для установки вне взрывоопасных зон.

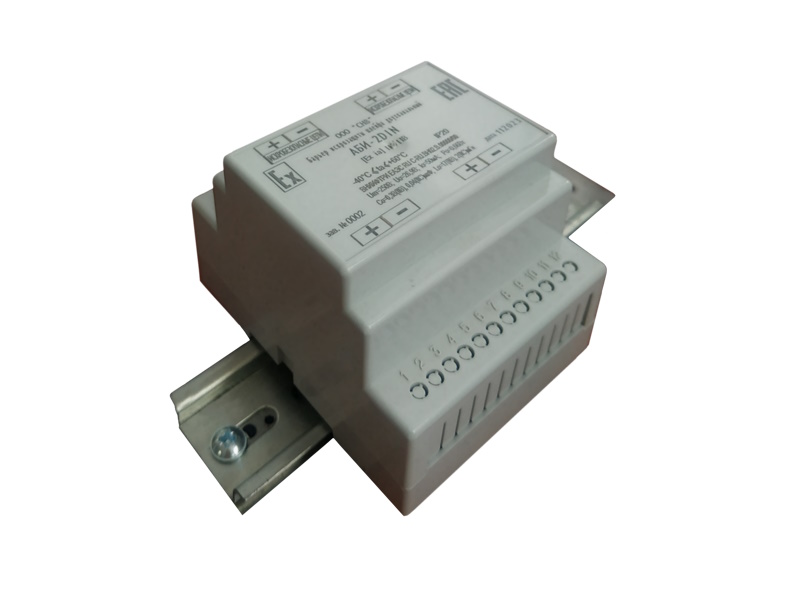

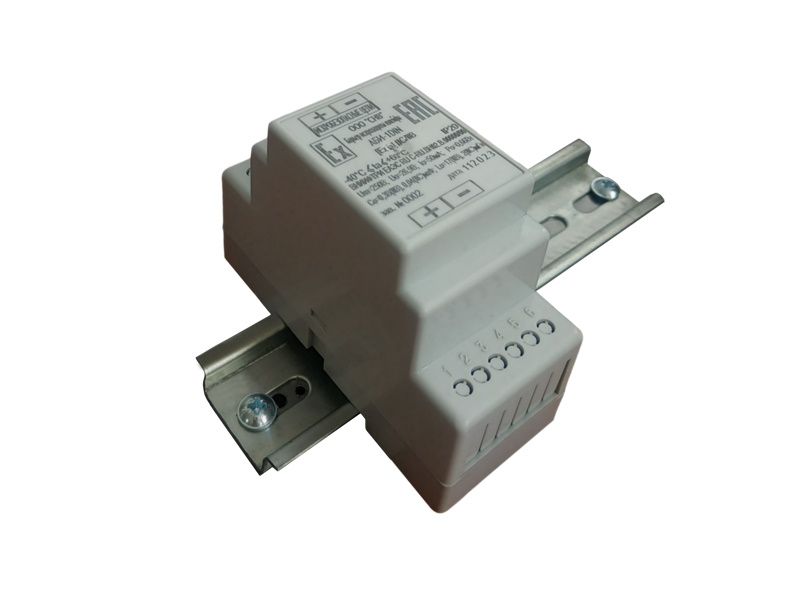

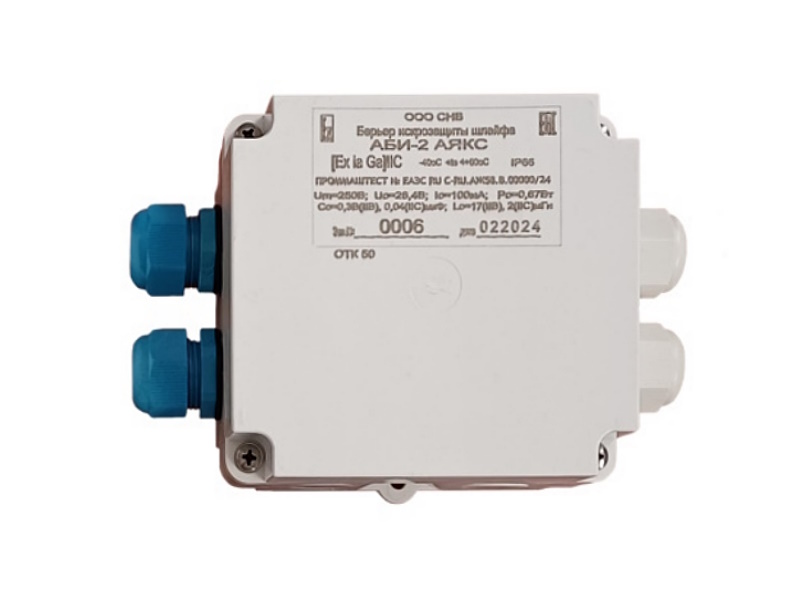

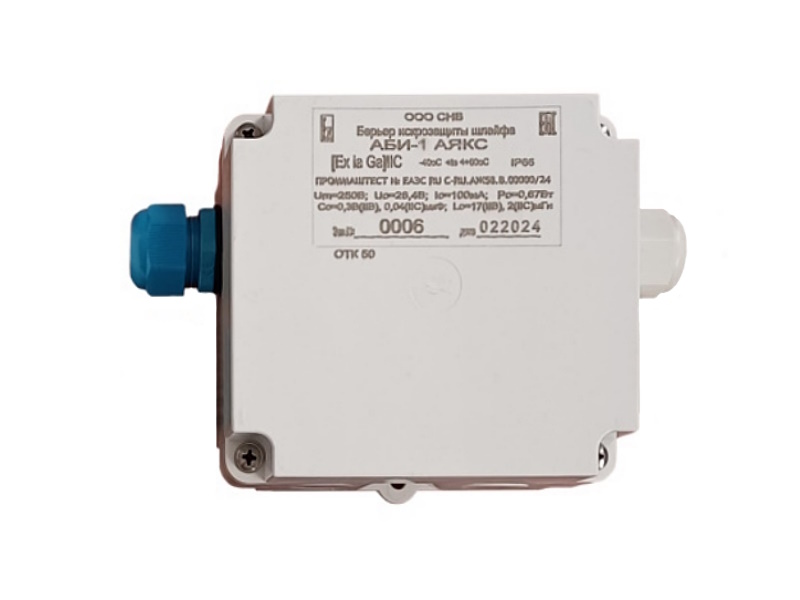

Барьеры АБИ-1 АЯКС, АБИ-2 АЯКС представляют собой единый блок в пластиковом корпусе, состоящем из крышки и основания, оснащенного кабельными вводами, барьеры АБИ-1DIN АЯКС, АБИ-2DIN АЯКС представляют собой единый блок в пластиковом корпусе с креплением на DIN-рейку TS-35. Покрытие электронных плат барьеров конформным покрытием выполнено в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Файлы для скачивания


rfa	aktivnyybaryeriskrozashchityabidinayaksexiagaiivil.rfa	732 KB	Revit 2023
rfa	aktivnyybaryeriskrozashchityabiayaksexiagaiiviliex.rfa	684 KB	Revit 2023
pdf	abi_ayaks_passport.pdf	308 KB	—
pdf	abi_ayaks_bissh_ayaks_cert.pdf	1.8 MB	—

Типоразмеры (8)

Наименование	Масса ADSK Масса	Максимальная выходная мощность, (Р0), Вт	Максимальное выходное напряжение (U0), В	Максимальное напряжение на входных клеммах (Um), В	Максимальный выходной ток (I0), мА
Активный барьер искрозащиты АБИ-1DIN АЯКС (12В, 300мА, IP66)	0.35	1.1	14.7	15.8	300
Активный барьер искрозащиты АБИ-2DIN АЯКС (12В, 300мА, IP66)	0.6	1.1	14.7	15.8	300
Активный барьер искрозащиты АБИ-1DIN АЯКС (12В, 600мА, IP66)	0.35	2.2	14.7	15.8	600
Активный барьер искрозащиты АБИ-2DIN АЯКС (12В, 600мА, IP66)	0.6	2.2	14.7	15.8	600
Активный барьер искрозащиты АБИ-1DIN АЯКС (24В, 50мА, IP66)	0.35	0.33	26.9	28	50

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Пластик
Сайт производителя	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Материал ADSK Материал	Пластик белый
Наименование ADSK Наименование	Активный барьер искрозащиты АБИ АЯКС
Обозначение ADSK Обозначение	ПАШК.426439.146
Примечание ADSK Примечание	Активный барьер АБИ АЯКС имеет маркировку взрывозащиты [Ex ia Ga] IIB или [Ex ia Ga] IIC по ГОСТ 31610.0-2019 (IEC 60079-0:2017).
Единица измерения ADSK_Единица измерения	шт.
