Альбом Simplexfasad - DWG-узлы клинкерная плитка межэтажная

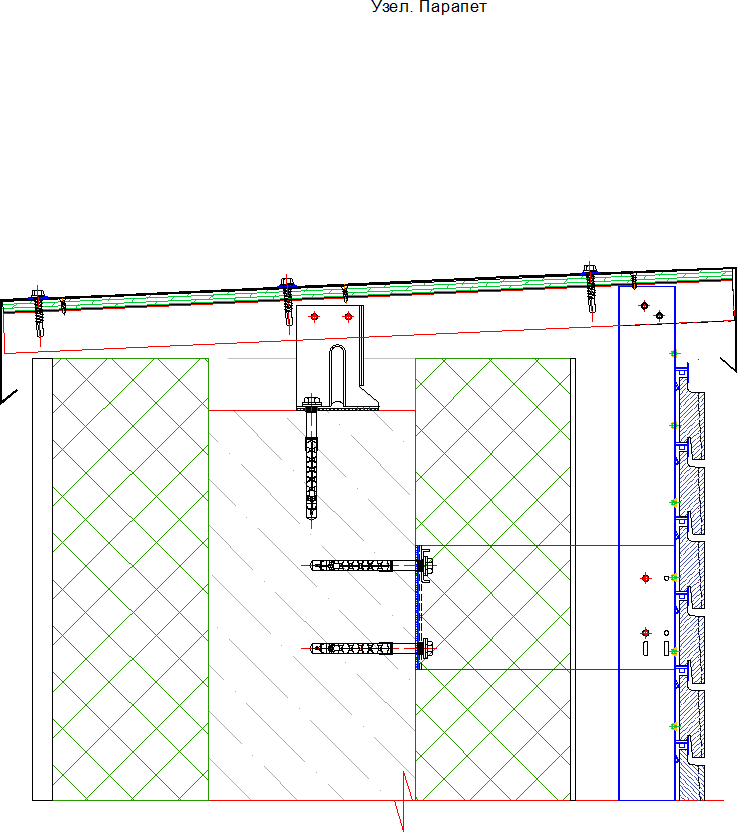

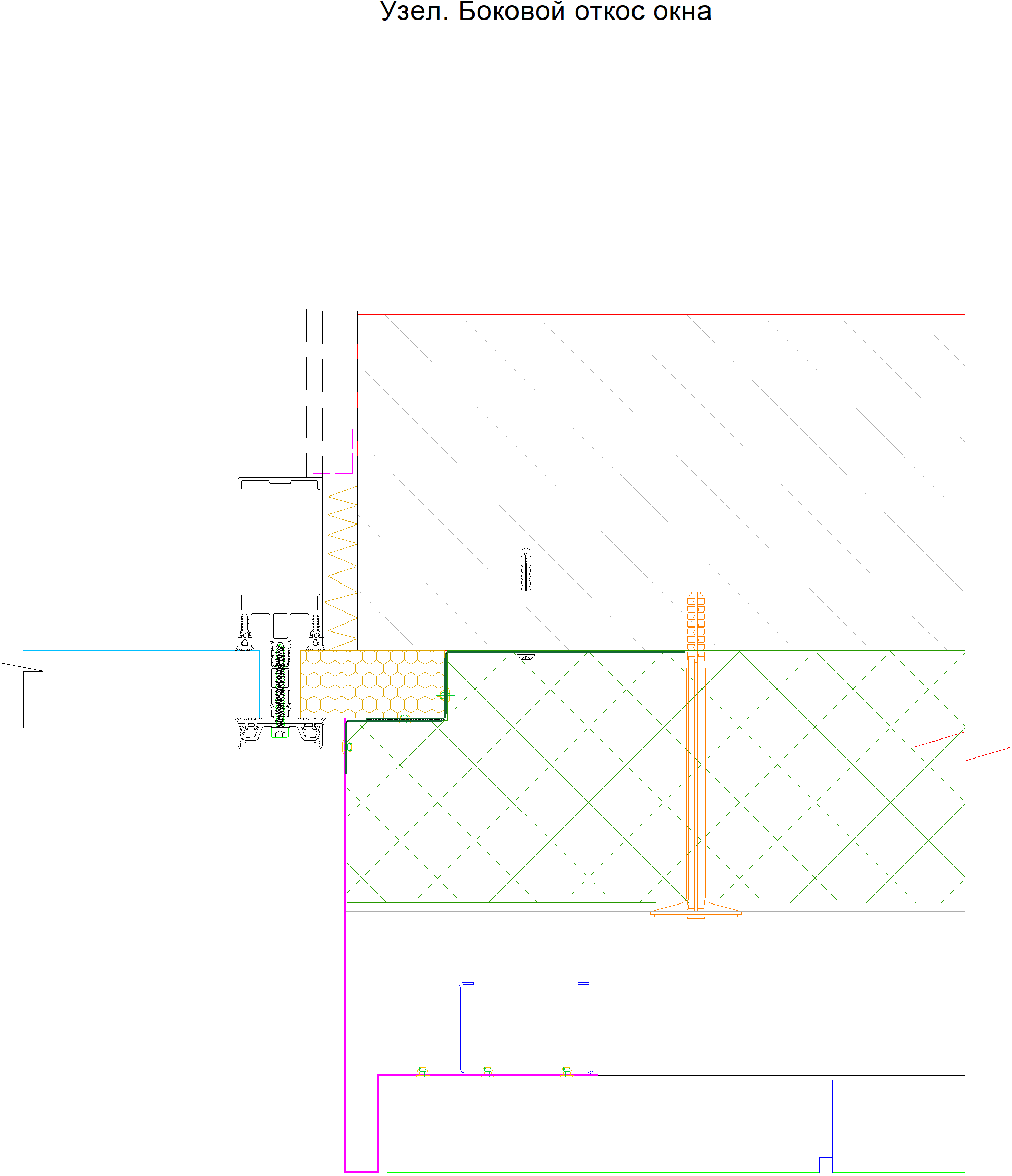

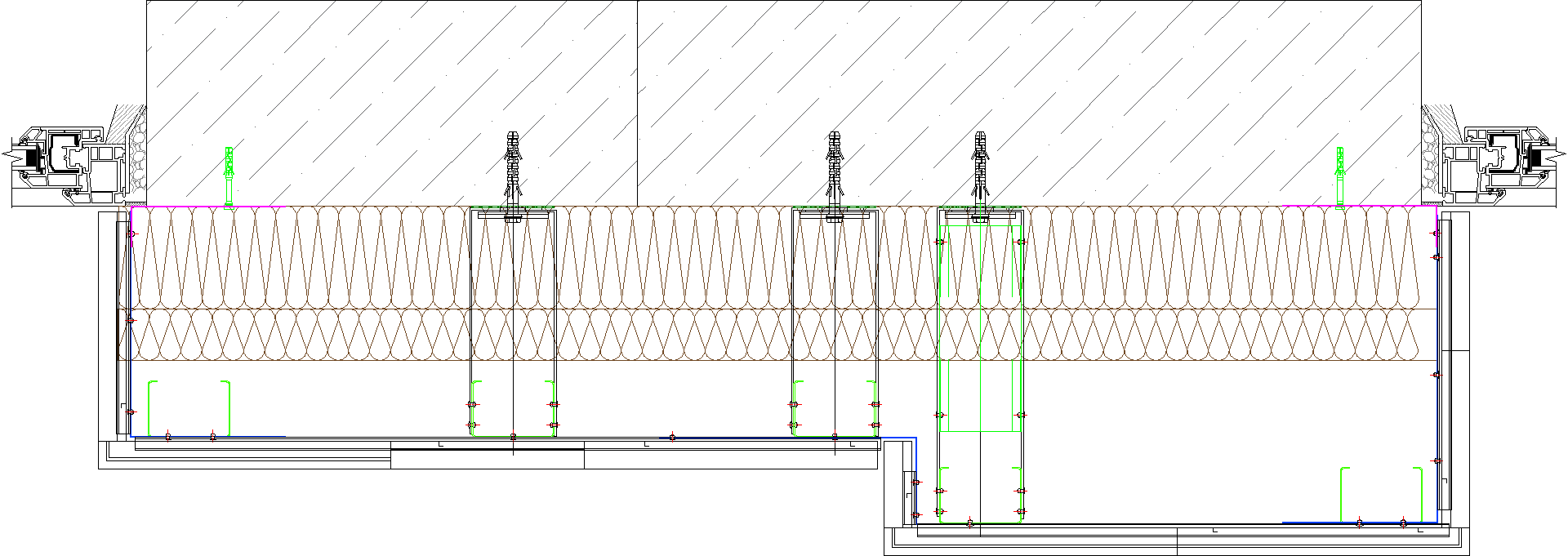

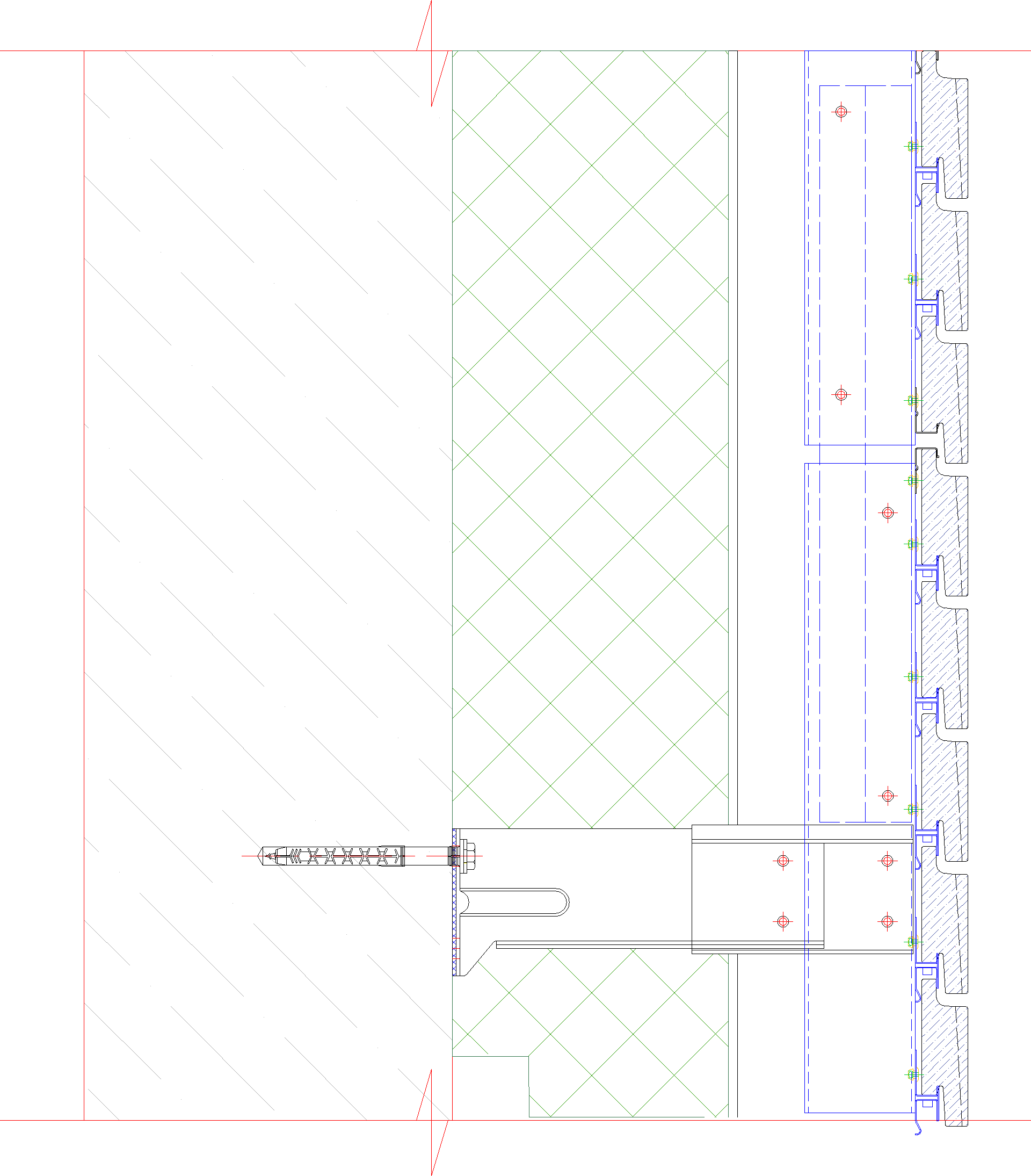

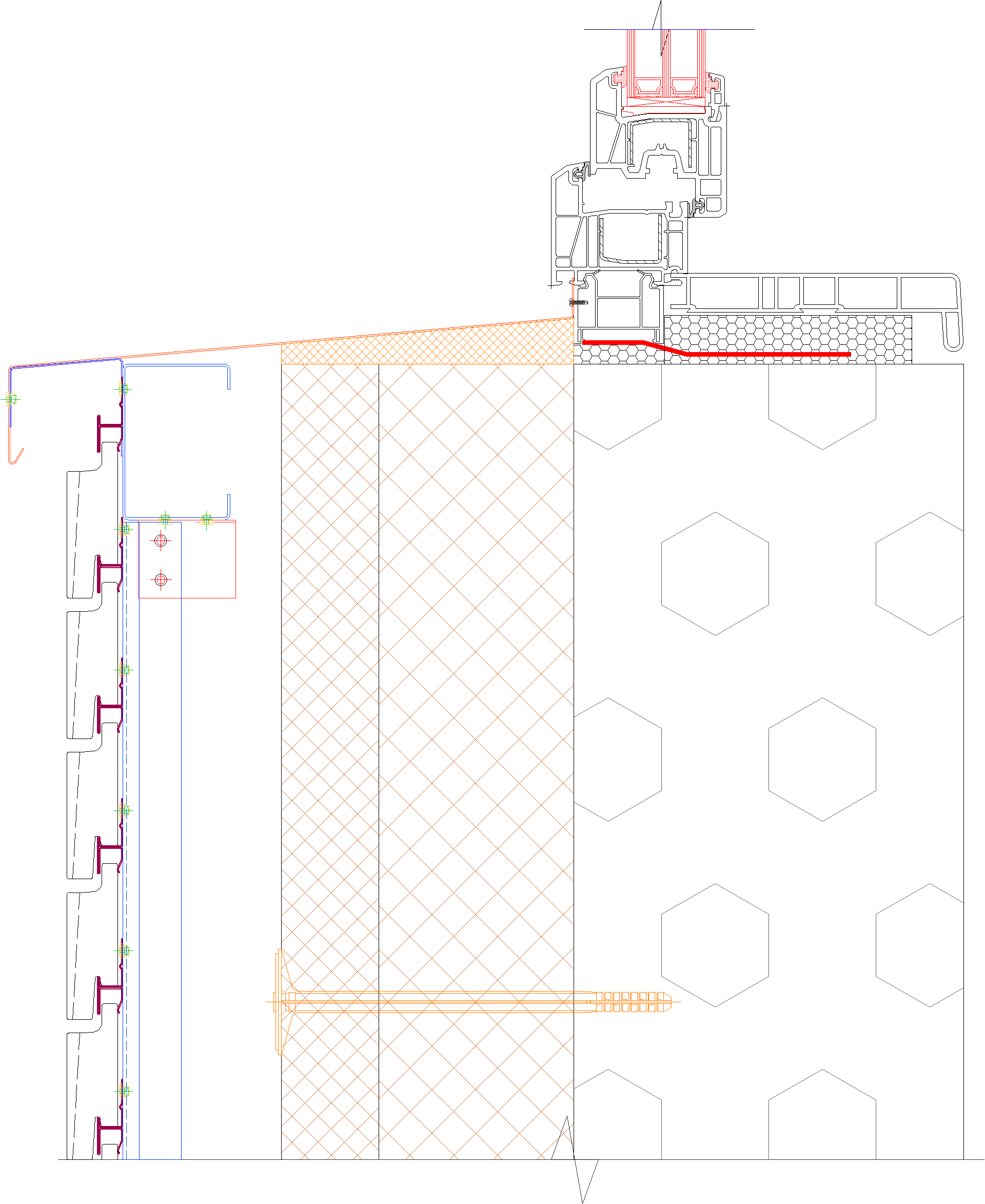

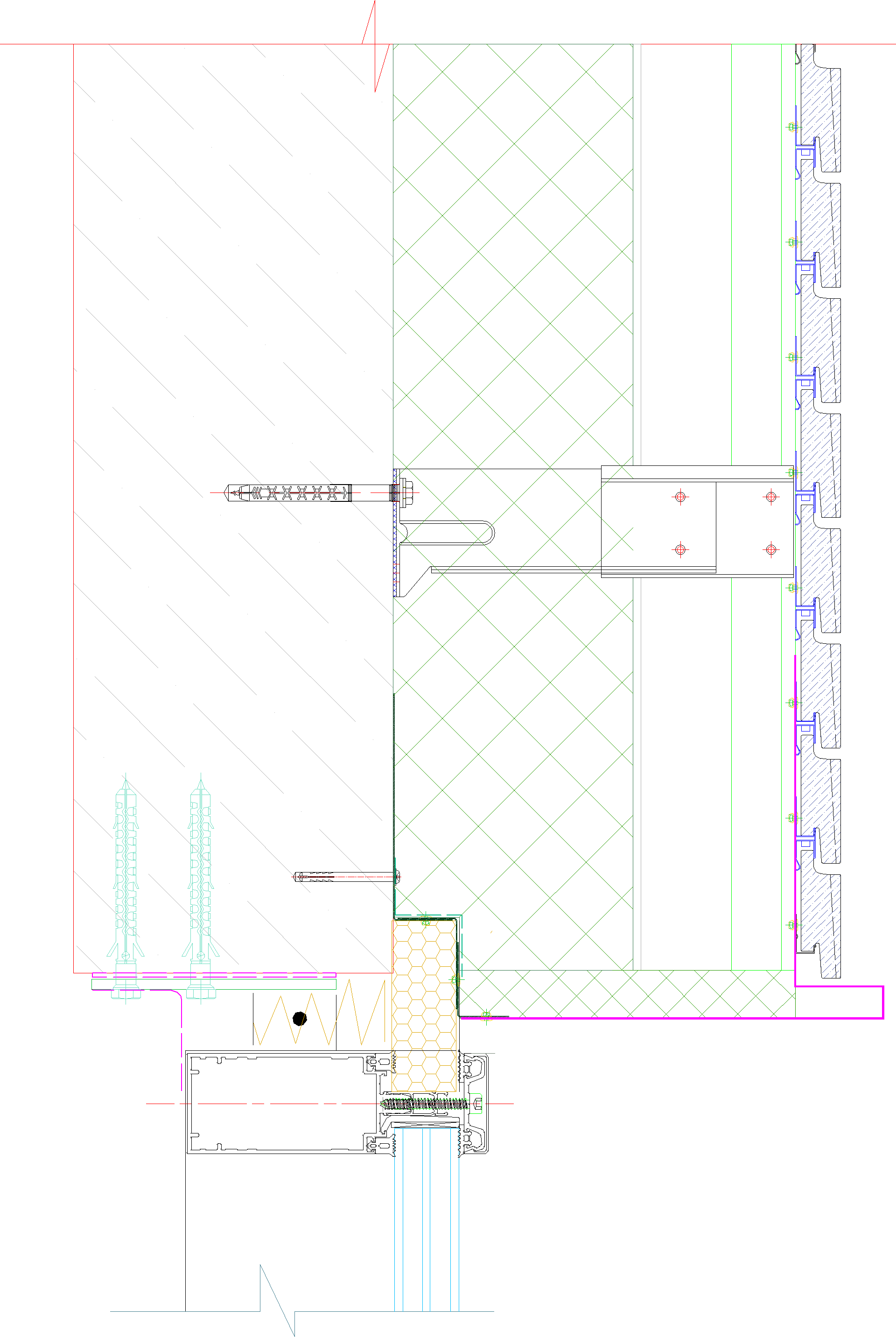

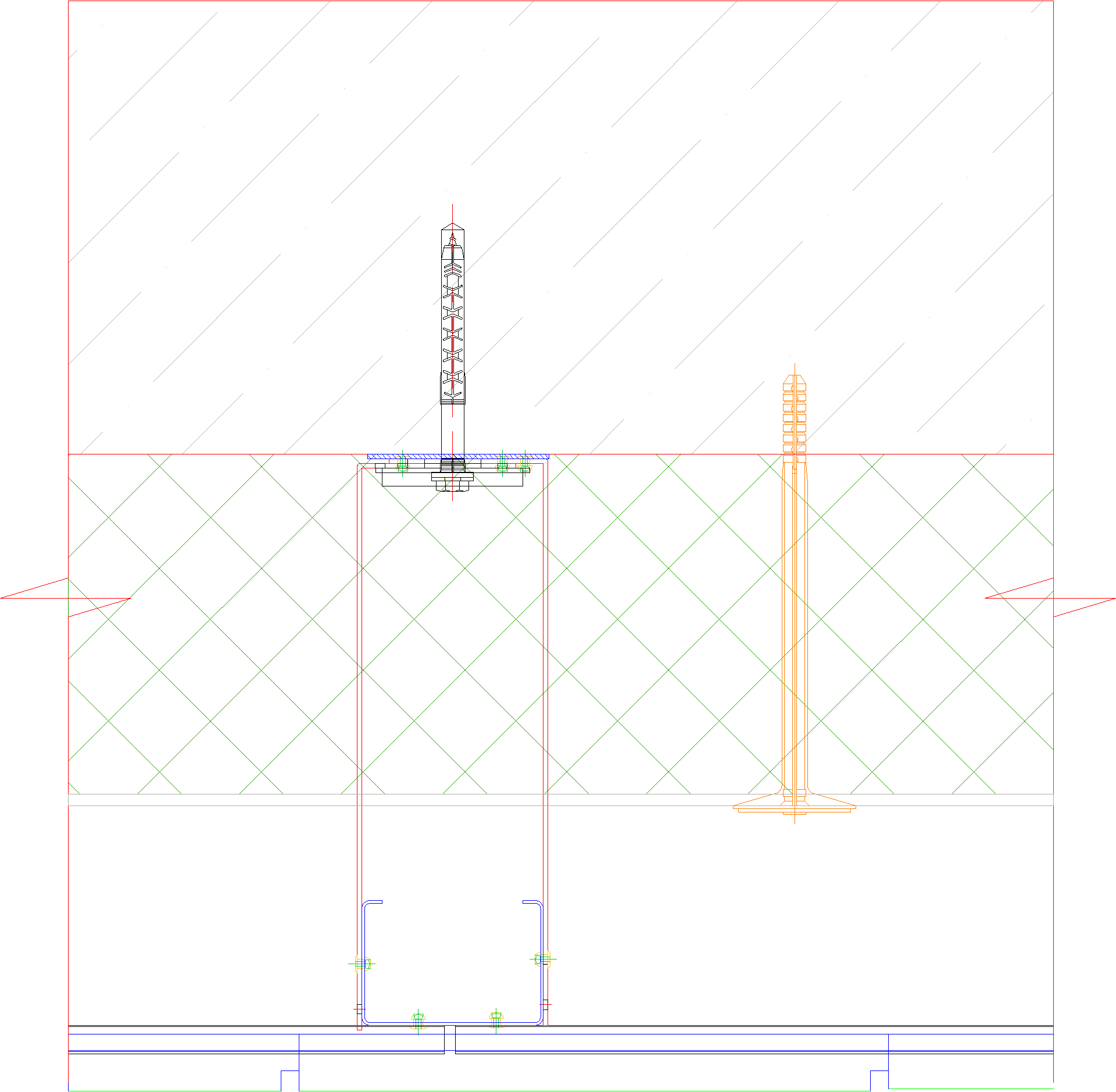

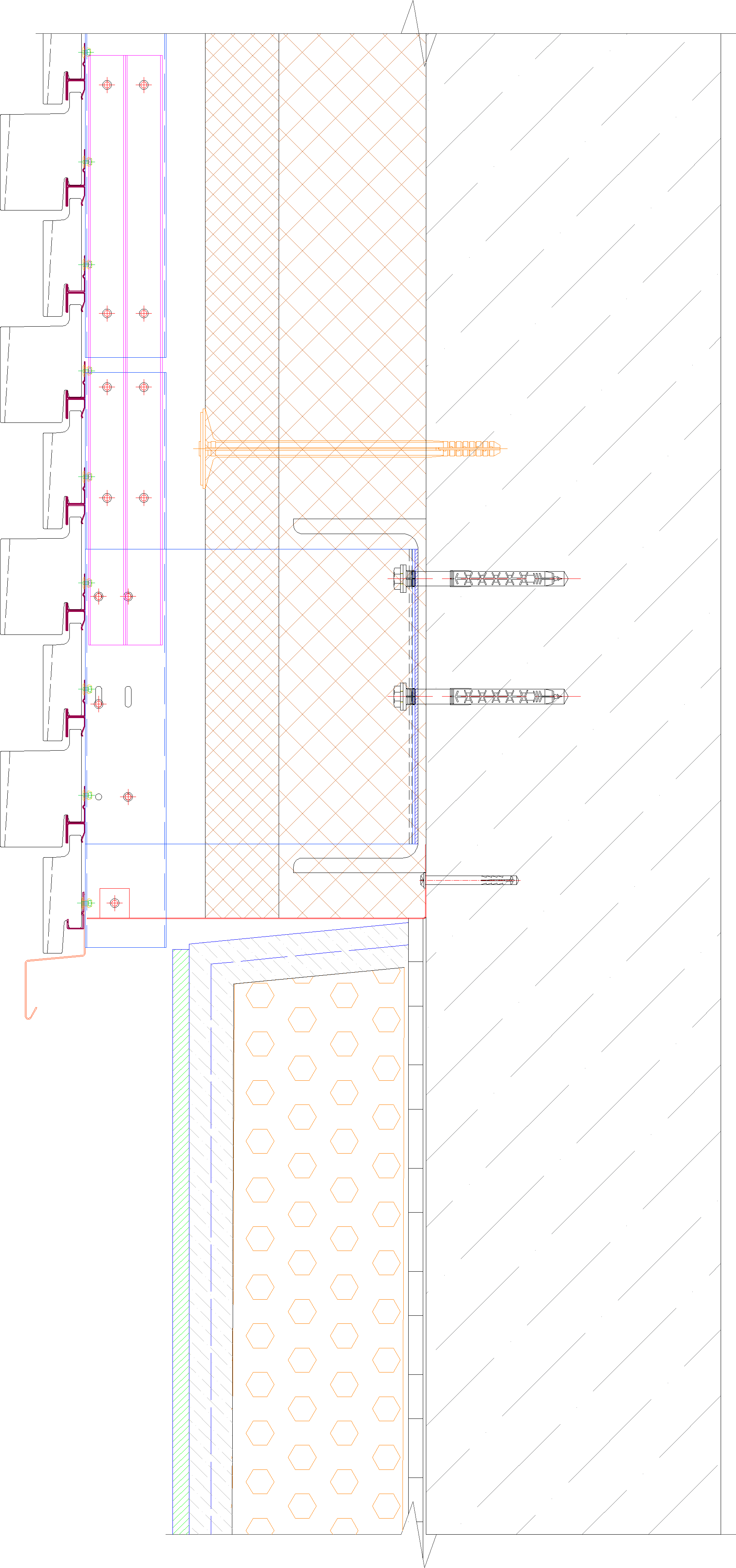

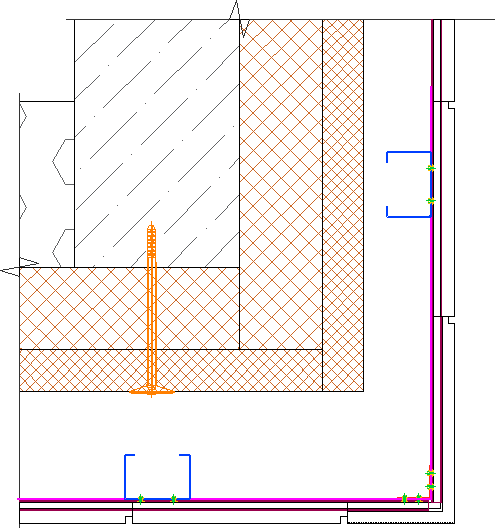

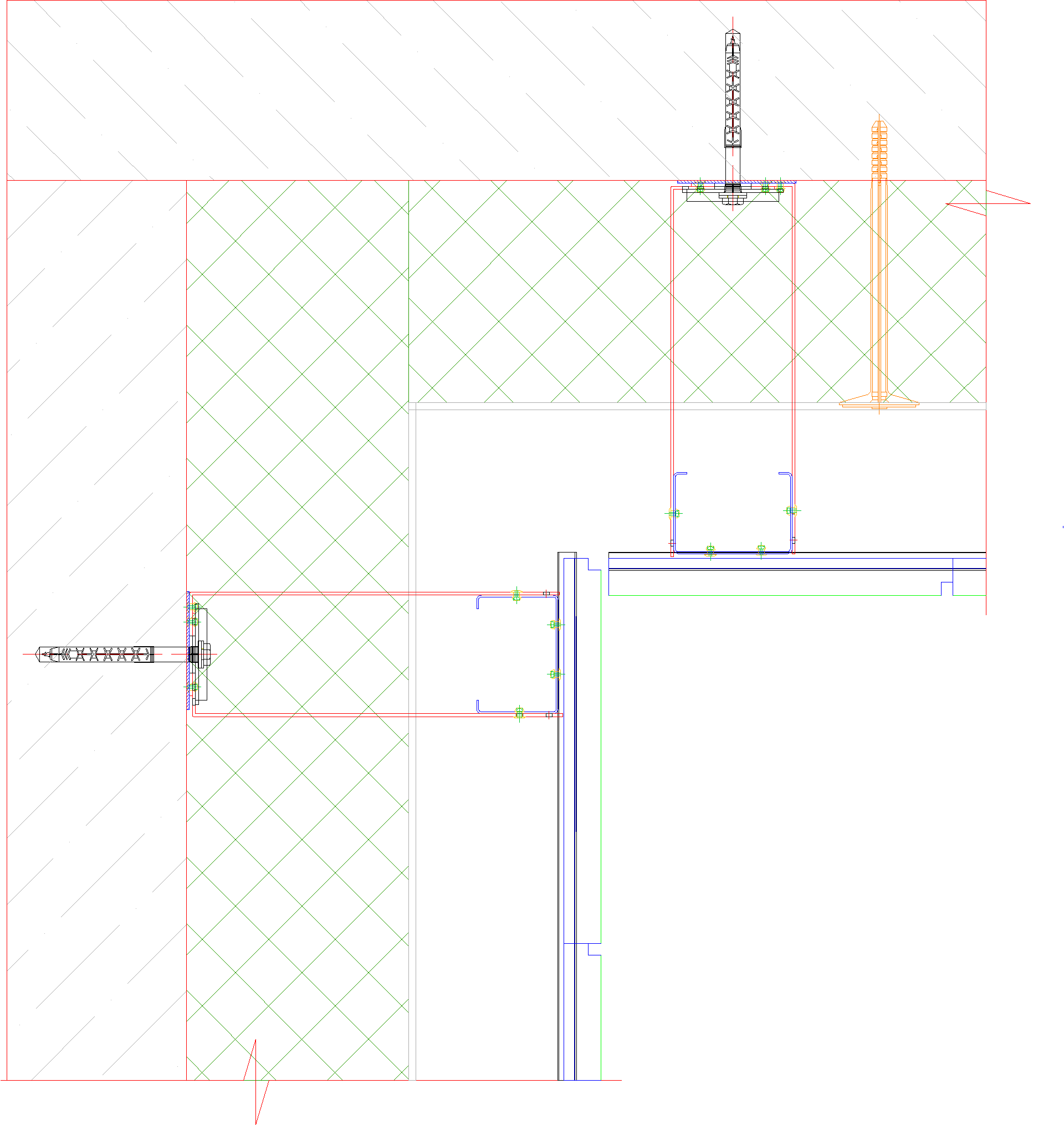

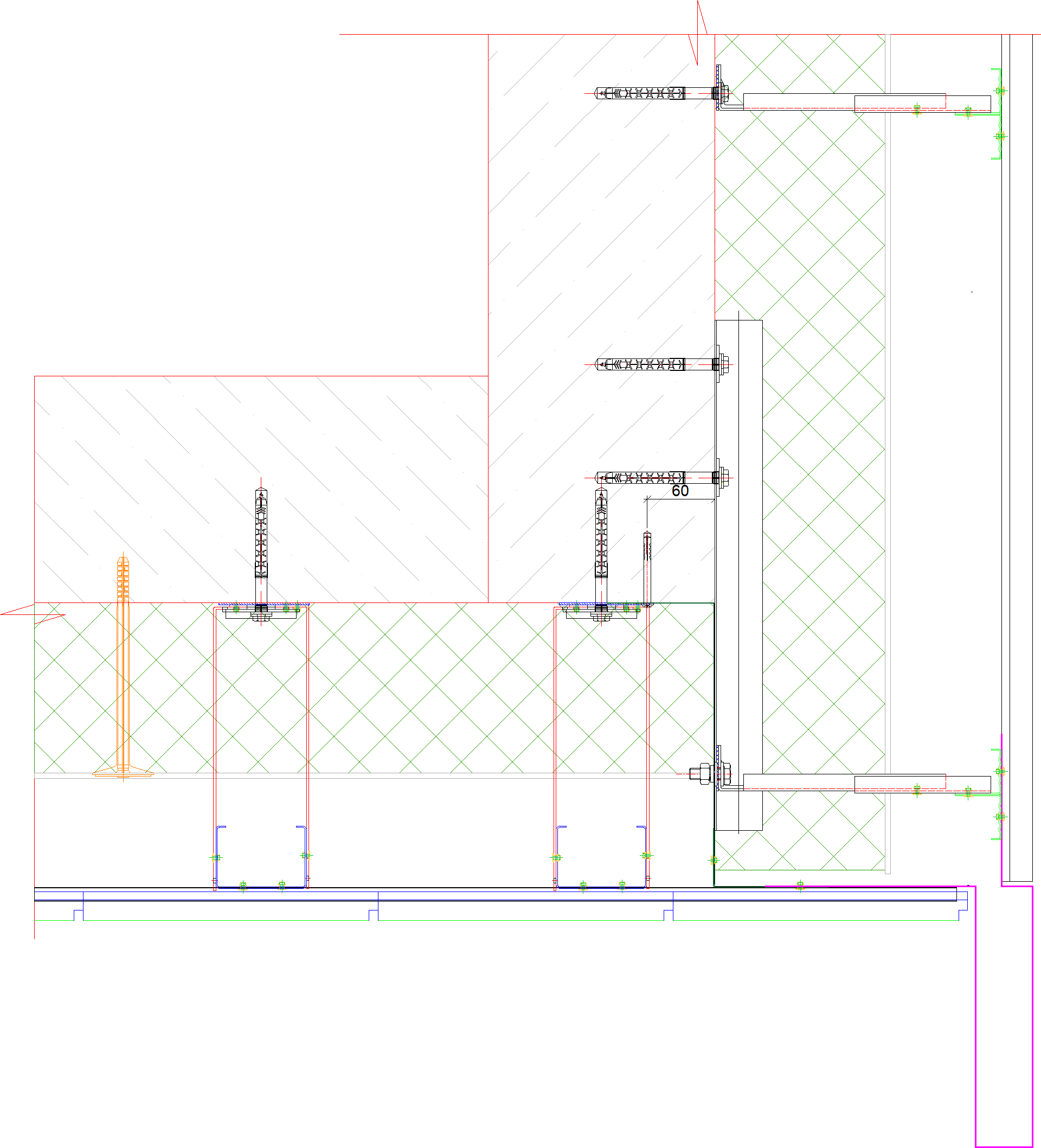

Скачать бесплатные модели узлов навесной фасадной системы производителя Симплекс Фасад для облицовки клинкерной плиткой. Крепление в межэтажные перекрытия.Файлы в формате DWG. Сформировать актуальный для ваших задач альбом технических решений можно на нашем сайте. Переходите по ссылке, пройдите регистрацию и получите доступ к 200+ (в том числе нестандартных и уникальных) узлов крепления навесных фасадных систем Симплекс Фасад В данное семейство входят dwg-файлы следующих узлов: Узлы крепления в межэтажные перекрытия: Вертикальный разрез узла крепления НФС Симплекс Фасад для облицовки клинкерной плиткой на П-образный кронштейн; Узел крепления к парапету НФС Симплекс Фасад для облицовки клинкерной плиткой на П-образный кронштейн; Узел крепления НФС Симплекс Фасад для облицовки клинкерной плиткой в горизонтальном разрезе; Узел крепления НФС Симплекс Фасад облицовки клинкерной плиткой к боковому откосу окна; Узел крепления НФС Симплекс Фасад к верхнему откосу окна для облицовки клинкерной плиткой; Узел примыкания облицовки из клинкерной плитки на НФС Симплекс фасад к цоколю облицовки; Узел примыкания НФС Симплекс к отливу окна на П-образный кронштейн для облицовки клинкерной плиткой; Узел соединения НФС Симплекс Фасад на внутреннем углу здания для облицовки клинкерной плиткой. Крепление на П-образный кронштейн; Узел соединения НФС Симплекс Фасад на наружный угол здания для облицовки клинкерной плиткой. Крепление на П-образный кронштейн; Узел стыка НФС Симплекс Фасад для облицовки клинкерной плиткой на П-образный кронштейн. Вариант 1 Узел крепления на деформационном шве для облицовки клинкерной плиткой Узел крепления НФС для клинкерной плитки для разных вылетов облицовки Узел стыка НФС Симплекс Фасад для облицовки клинкерной плиткой на П-образный кронштейн. Вариант 2
