Алюминиевая дверь однопольная компланарная с внутренним открыванием NEWTEC EUROline

Name: Алюминиевая дверь однопольная компланарная с внутренним открыванием NEWTEC EUROline
Brand: NEWTEC

Обновлено в 2025 году

Описание

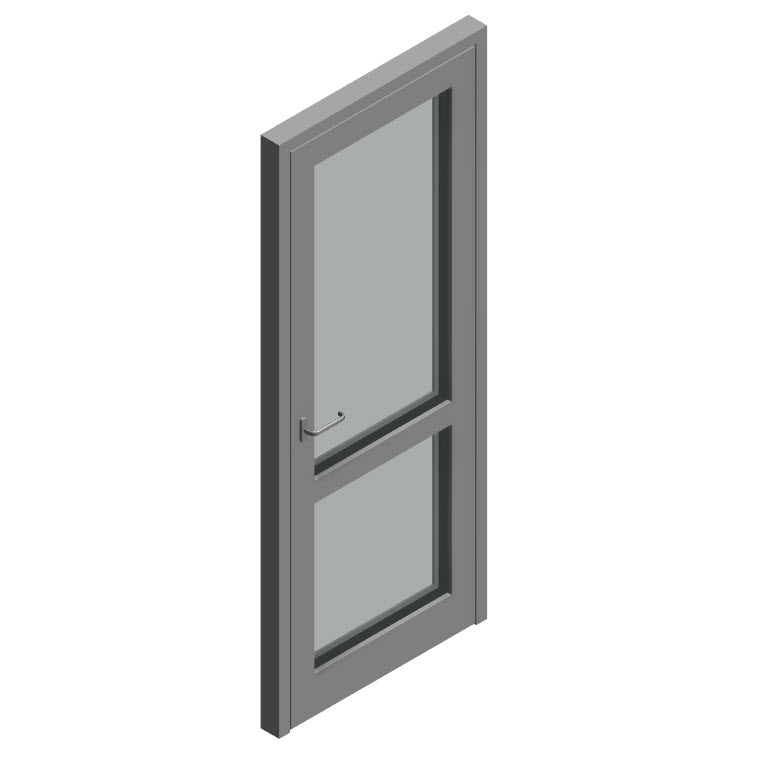

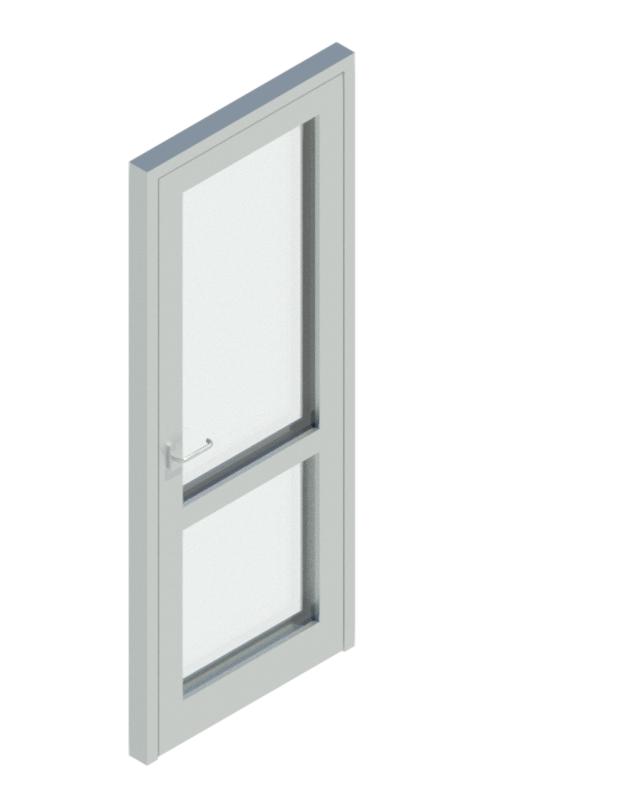

Версия Revit 2019. Представленное семейство разработано с учетом рекомендаций производителя и правил оформления строительной документации. Модель одностворчатой компланарной двери с внутренним открыванием выполнена в виде загружаемого семейства категории "Двери". Общие параметры семейства - ФОП 2019. В рамках семейства пользователь может изменять: габаритные размеры изделия; величину монтажных зазоров; направление открывания створок; толщину и тип стеклопакета; добавлять/убирать горизонтальный импост.

Файлы для скачивания


rfa	nt_dver_odnostvorchataya_newtec-euroline_svnutrennimotkryvaniem.rfa	2.6 MB	Revit 2019
rvt	nt_shablonmodeleyispecifikacii.rvt	44.5 MB	Revit 2019
pdf	newtec_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (4)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	EL76	NT50	NT68	NT75	NT_Артикул импоста_Армирования импоста	NT_Артикул порога	NT_Артикул рамы_Армирования рамы	NT_Артикул створки_Армирования створки	NT_Артикул цоколя	NT_Профильная система	NT_Формула стеклопакета	Дверь с импостом	Профильная система
2100(h)х850 EUROline 76LL 50 мм (8-14-6-14-4.4.2) с импостом	Дверь однопольная компланарная EUROline 76LL 2100(h)х850, внутреннее открывание	Дверь 1-ств. EUROline 76LL	True	False	False	False	176595	176539	176530	176532	176538	EUROline 76LL	8 - 14 - 6 - 14 - 4.4.2	True	NT_Профильная система : EUROline 76LL
2100(h)х900 NEWTEC 50 28 мм (4-8-4-8-4) без импоста	Дверь однопольная компланарная NEWTEC 50 2100(h)х900, внутреннее открывание	Дверь 1-ств. NEWTEC 50	False	True	False	False	250205	295116	250244	250233	250211	NEWTEC 50	4 - 8 - 4 - 8 - 4	False	NT_Профильная система : NEWTEC 50
2200(h)х900 NEWTEC 75 tt HI 40 мм (4-14-4-14-4) без импоста	Дверь однопольная компланарная NEWTEC 75 tt HI 2200(h)х900, внутреннее открывание	Дверь 1-ств. NEWTEC 75 tt HI	False	False	False	True	175728	175745	175758	175664	175739	NEWTEC 75	4 - 14 - 4 - 14 - 4	False	NT_Профильная система : NEWTEC 75
2200(h)х850 NEWTEC 68 36 мм (4-12-4-12-4) с импостом	Дверь однопольная компланарная NEWTEC 68 tt 2200(h)х850, внутреннее открывание	Дверь 1-ств. NEWTEC 68 tt	False	False	True	False	168851	168116	168862	168864	168806	NEWTEC 68	4 - 12 - 4 - 12 - 4	True	NT_Профильная система : NEWTEC 68

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Стекло, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2100 mm
Ширина	850 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 21519-2003
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "НЬЮТЕК РУС"
Код изделия ADSK_Код изделия	Код КСР 25.12.10.000.09.4.02
