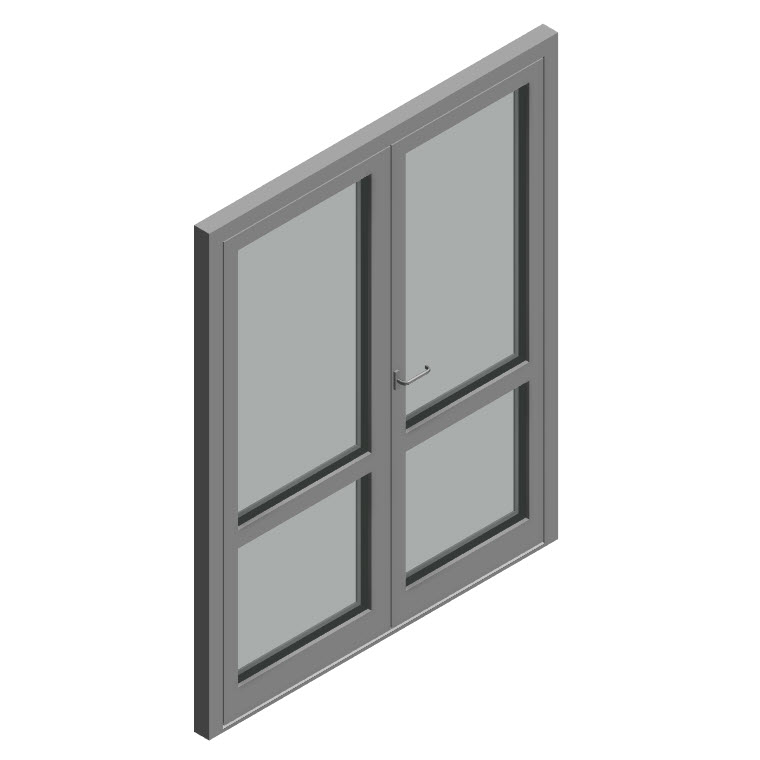

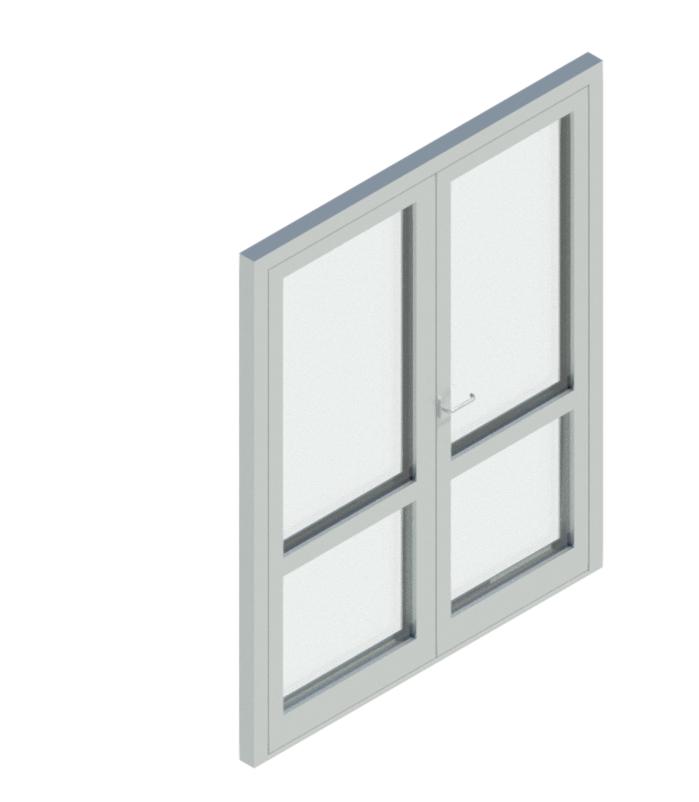

Алюминиевая дверь двупольная компланарная с наружным открыванием NEWTEC EUROline

Name: Алюминиевая дверь двупольная компланарная с наружным открыванием NEWTEC EUROline
Brand: NEWTEC

Обновлено в 2025 году

Описание

Версия Revit 2019. Представленное семейство разработано с учетом рекомендаций производителя и правил оформления строительной документации. Модель двустворчатой компланарной двери с наружным открыванием выполнена в виде загружаемого семейства категории "Двери". Общие параметры семейства - ФОП 2019. В рамках семейства пользователь может изменять: габаритные размеры изделия; величину монтажных зазоров; толщину и тип стеклопакета; добавлять/убирать горизонтальный импост.

Файлы для скачивания


rfa	nt_dver_dvustvorchataya_newtec-euroline_snarujnymotkryvaniem.rfa	4.1 MB	Revit 2019
rvt	nt_shablonmodeleyispecifikacii.rvt	44.5 MB	Revit 2019
pdf	newtec_instruktsiya_po_rabote_s_modelyami.pdf	2.0 MB	—

Типоразмеры (4)

Наименование	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	EL76	NT50	NT68	NT75	NT_Артикул импоста_Армирования импоста	NT_Артикул порога	NT_Артикул рамы_Армирования рамы	NT_Артикул створки_Армирования створки	NT_Артикул цоколя	NT_Профильная система	NT_Формула стеклопакета	Дверь с импостом	Ответная створка слева	Ответная створка справа	Профильная система	Створки одинаковые
2100(h)х1750 EUROline 76LL 50 мм (8-14-6-14-4.4.2) с импостом	Дверь двупольная компланарная NEWTEC 75 tt HI 2200(h)х1750, открывание наружу, с импостом	Дверь 2-ств. EUROline 76LL	True	False	False	False	176595	176539	176531	176533	176538	EUROline 76LL	4 - 14 - 4 - 14 - 4	True	True	False	NT_Профильная система : EUROline 76LL	False
2100(h)х1800 NEWTEC 50 28 мм (4-8-4-8-4) без импоста	Дверь двупольная компланарная NEWTEC 50 2100(h)х1800, открывание наружу, без импоста	Дверь 2-ств. NEWTEC 50	False	True	False	False	250205	295116	250244	250234	250211	NEWTEC 50	4 - 8 - 4 - 8 - 4	False	True	False	NT_Профильная система : NEWTEC 50	False
2200(h)х1800 NEWTEC 75 tt HI 40 мм (4-14-4-14-4) без импоста	Дверь двупольная компланарная NEWTEC 75 tt HI 2200(h)х1800, открывание наружу, без импоста	Дверь 2-ств. NEWTEC 75 tt HI	False	False	False	True	175728	175745	175760	175663	175739	NEWTEC 75	4 - 14 - 4 - 14 - 4	False	False	True	NT_Профильная система : NEWTEC 75	True
2200(h)х1750 NEWTEC 68 36 мм (4-12-4-12-4) с импостом	Дверь двупольная компланарная NEWTEC 68 tt 2200(h)х1750, открывание наружу с импостом	Дверь 2-ств. NEWTEC 68 tt	False	False	True	False	168851	168116	168865	168863	168806	NEWTEC 68	4 - 12 - 4 - 12 - 4	True	False	True	NT_Профильная система : NEWTEC 68	False

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Двери
Материалы	Стекло, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры
Высота	2100 mm
Ширина	1750 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 21519-2003
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО "НЬЮТЕК РУС"
Код изделия ADSK_Код изделия	Код КСР 25.12.10.000.09.4.02
