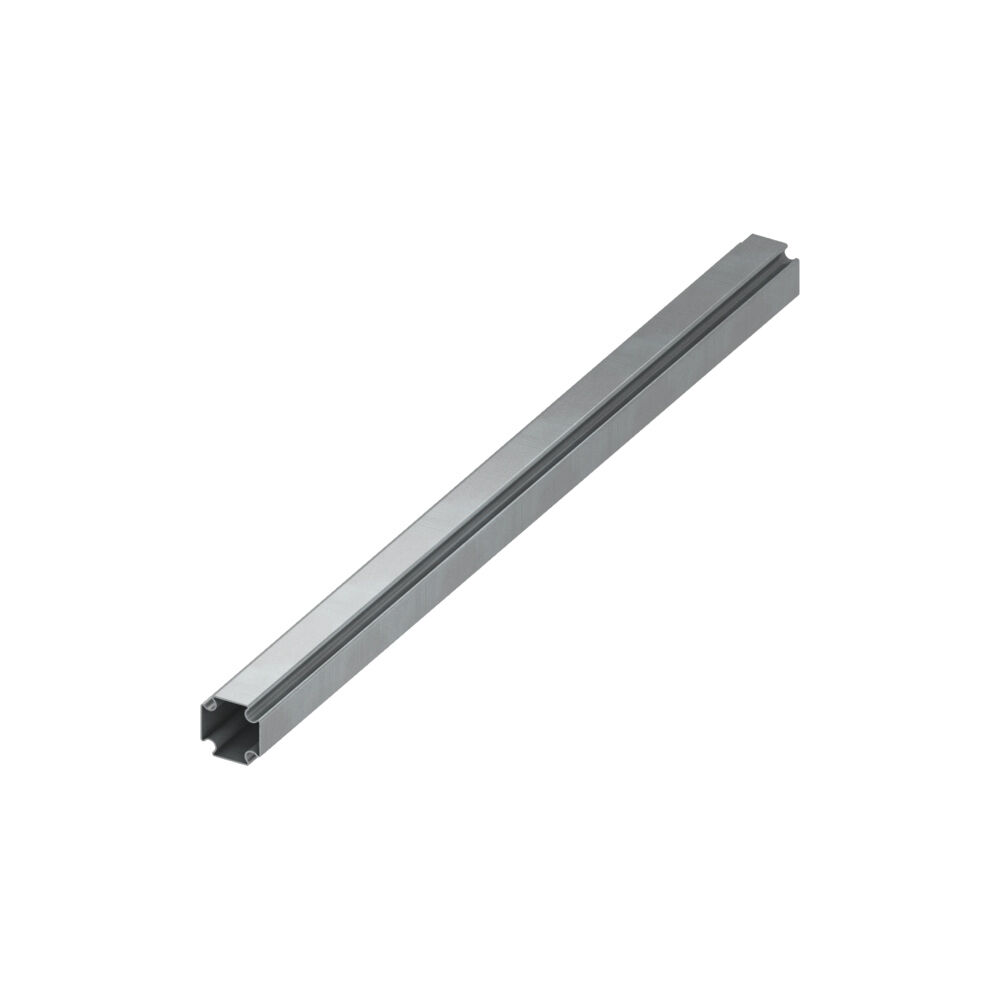

Алюминиевый монтажный профиль в штангах WB 90003

Name: Алюминиевый монтажный профиль в штангах WB 90003
Brand: WALLBOX

Обновлено 5 месяцев назад

Описание

Профиль WB 90003 – в базовой комплектации, длина 3 метра. Изготовлен из высокопрочного коррозионностойкого алюминиевого сплава, в отличии от стальных монтажных профилей от европейских производителей - он легче, прочнее и выдерживает большую нагрузку на соединения.

Профиль WB 90003 прошел испытания в лаборатории испытаний строительных материалов, изделий и конструкций (ЛИСМИиК) при МГСУ.

1,5 мм толщина стенки позволяет обеспечить несущую способность профиля на растяжение, сжатие и изгиб аналогичную европейским стальным аналогам. В то же время, использование алюминия позволяет добиться больших нагрузок на срез (соскальзывание) соединительных элементов – угловых соединений и установочных элементов.

Файлы для скачивания


rvt	WALLBOX_Система монтажных профилей_V1.rvt	27.0 MB	Revit 2019
rfa	WALLBOX_WB 90003_Профиль горизонтально.rfa	1.3 MB	Revit 2019
rfa	WALLBOX_WB 90003_Профиль вертикально.rfa	1.3 MB	Revit 2019
pdf	Technical album (октябрь 2024) (1).pdf	6.9 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Антикорозийные материалы, Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Размеры

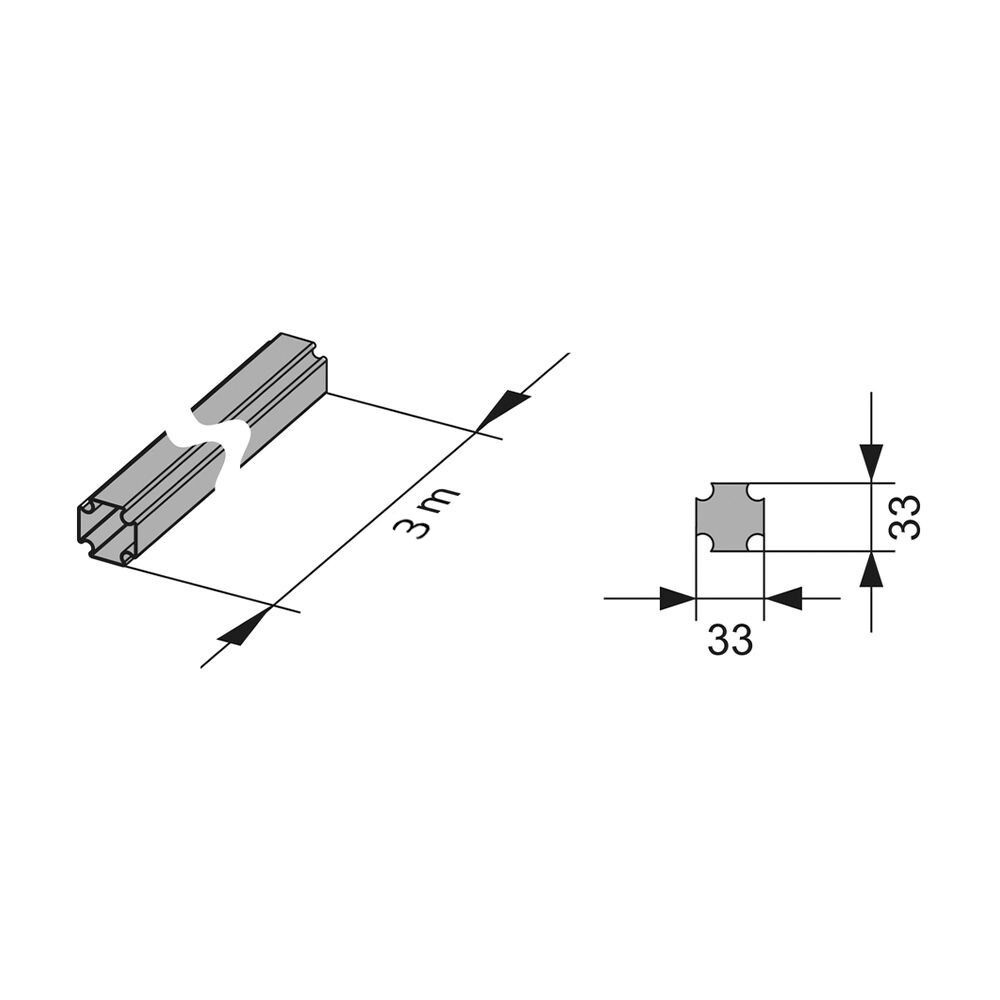

Длина	3000 mm
Параметры в файлах моделей
Материал ADSK Материал	Алюминий
С_Угол сзади	♣ : — угловое сзади
Завод-изготовитель ADSK_Завод-изготовитель	WALLBOX
Изготовитель	WALLBOX
Версия Revit ADSK_Версия Revit	2019
