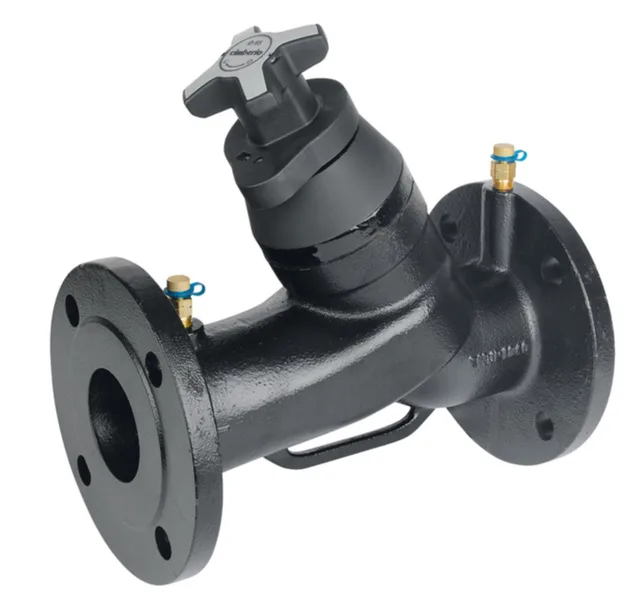

Балансировочный клапан MVI фланцевый BL.230

Name: Балансировочный клапан MVI фланцевый BL.230
Brand: MVI

Обновлено в 2024 году

Описание

Фланцевый балансировочный клапан BL.230 предназначен для точной гидравлической балансировки систем отопления и охлаждения. Корпус клапана выполнен из чугуна. Фланцы соответствуют стандарту TS ISO 7005-2. Клапан может применятся в системах отопления и охлаждения с рабочим давлением до 16 бар и температурой теплоносителя в пределах от -20°С до 120°С.

Файлы для скачивания


rfa	MVI_Балансировчный_клапан_фланцевый.rfa	1.2 MB	Revit 2018

Типоразмеры (7)

Наименование	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Kvs	Коэффициент K
50	1,160 кг	Клапан балансировочный фланцевый DN50	BL.230.09	Клапан балансировочный фланцевый DN50	47.5	47.5
65	1,560 кг	Клапан балансировочный фланцевый DN65	BL.230.10	Клапан балансировочный фланцевый DN65	79.71	79.71
80	1,980 кг	Клапан балансировочный фланцевый DN80	BL.230.11	Клапан балансировочный фланцевый DN80	116.81	116.81
125	5,240 кг	Клапан балансировочный фланцевый DN125	BL.230.13	Клапан балансировочный фланцевый DN125	360.05	360.05
100	3,480 кг	Клапан балансировочный фланцевый DN100	BL.230.12	Клапан балансировочный фланцевый DN100	196.78	196.78

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	190 mm
Ширина	165 mm
Длина	230 mm
Вес	11600 g
Диаметр	50 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	Шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО Йорхе Рус
t max	120 °C
t min	-20 °C
Временные объекты	Стекло, прозрачное остекление, теплоотражающее покрытие
