Барьер искрозащиты шлейфа БИСШ АЯКС [EX IA GA] IIВ ИЛИ [EX IA GA] IIС АТФЕ.426439.001

Name: Барьер искрозащиты шлейфа БИСШ АЯКС [EX IA GA] IIВ ИЛИ [EX IA GA] IIС АТФЕ.426439.001
Brand: Магнито-Контакт

Обновлено в 2024 году

Описание

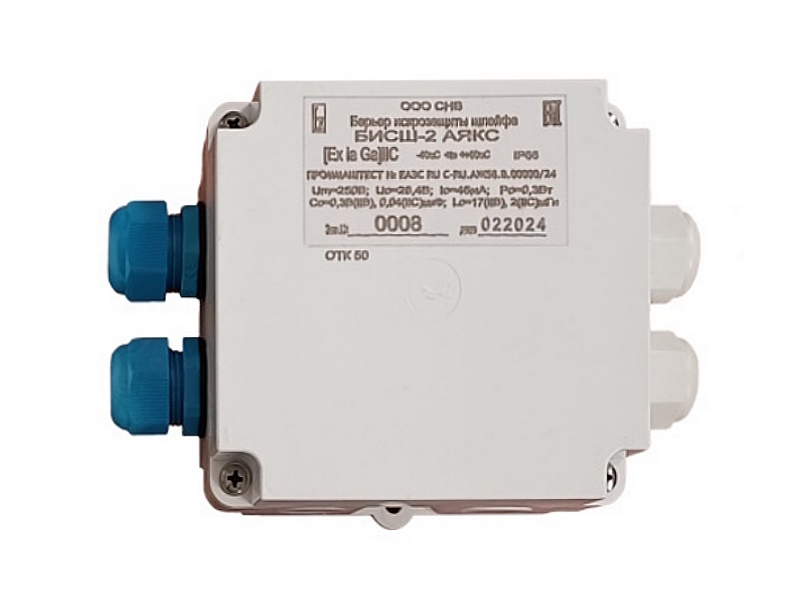

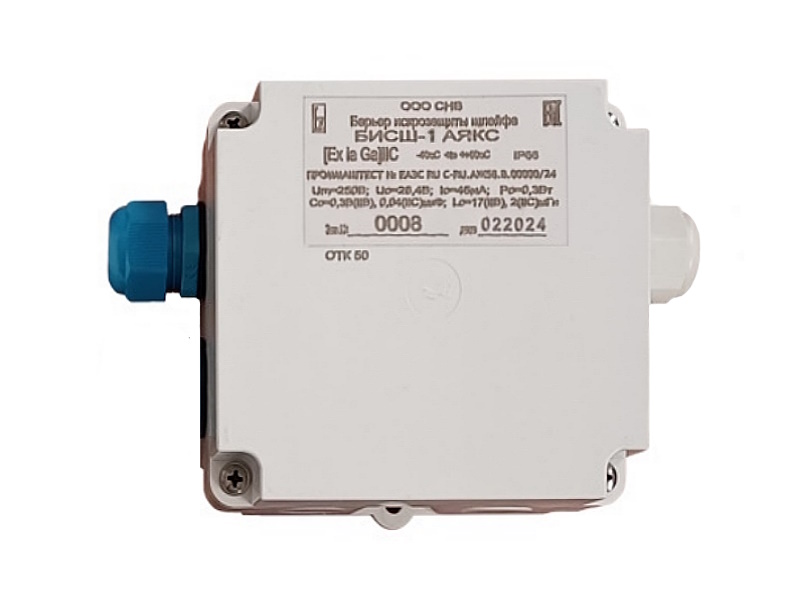

Барьеры искрозащиты шлейфа БИСШ АЯКС предназначены для обеспечения искробезопасности одного (БИСШ-1 АЯКС, БИСШ-1DIN АЯКС) или двух (БИСШ-2 АЯКС, БИСШ-2DIN АЯКС) шлейфов пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми или разомкнутыми контактами, а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC или IIB по ГОСТ 31610.11-2014 (IEC 60079-11:2011). Барьеры предназначены для размещения вне взрывоопасной зоны.

Файлы для скачивания


rfa	baryeriskrozashchitybisshdinayaksexiagaiiviliexiag.rfa	700 KB	Revit 2023
rfa	baryeriskrozashchitybisshayaksexiagaiiviliexiagaii.rfa	656 KB	Revit 2023
pdf	abi_ayaks_bissh_ayaks_cert.pdf	1.8 MB	—
pdf	bissh_ayaks_passport.pdf	338 KB	—

Типоразмеры (4)

Наименование	Наименование краткое ADSK_Наименование краткое	Максимальная внешняя индуктивность L0*, не более, мГн	Максимальная выходная мощность Р0, не более, Вт	Ток короткого замыкания I0, мА, не более

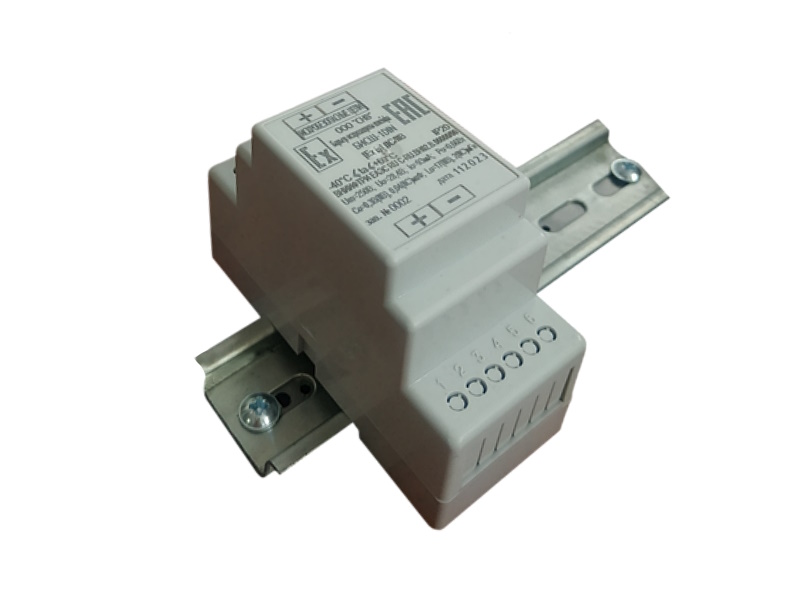

Барьер искрозащиты шлейфа БИСШ-1DIN АЯКС (9-27В, 45мА, IP66)	БИСШ-1DIN АЯКС	- 2 (IIC) - 10 (IIB)	0,3	45

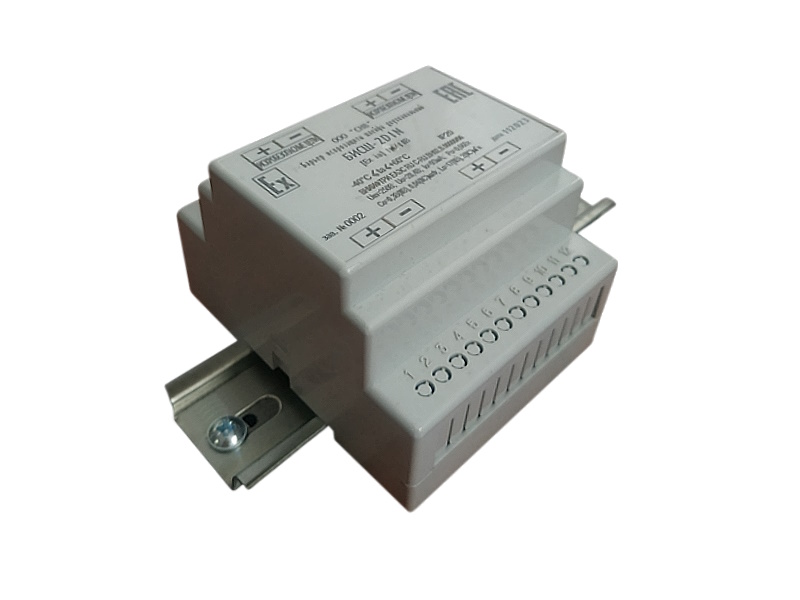

Барьер искрозащиты шлейфа БИСШ-2DIN АЯКС (9-27В, 45мА, IP66)	БИСШ-2DIN АЯКС	- 2 (IIC) - 10 (IIB)	0,3	45
Барьер искрозащиты шлейфа БИСШ-1DIN АЯКС (9-27В, 93мА, IP66)	БИСШ-1DIN АЯКС	- 2 (IIC) - 17 (IIB)	0,65	93
Барьер искрозащиты шлейфа БИСШ-2DIN АЯКС (9-27В, 93мА, IP66)	БИСШ-2DIN АЯКС	- 2 (IIC) - 17 (IIB)	0,65	93

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Пластик
Сайт производителя	Перейти
Документация	Перейти
Сертификат	Перейти
Общие характеристики
Масса ADSK Масса	0.6
Материал ADSK Материал	Пластик белый
Наименование ADSK Наименование	Барьер искрозащиты шлейфа БИСШ АЯКС
Обозначение ADSK Обозначение	АТФЕ.426439.001
Примечание ADSK Примечание	Барьеры предназначены для размещения вне взрывоопасной зоны.
