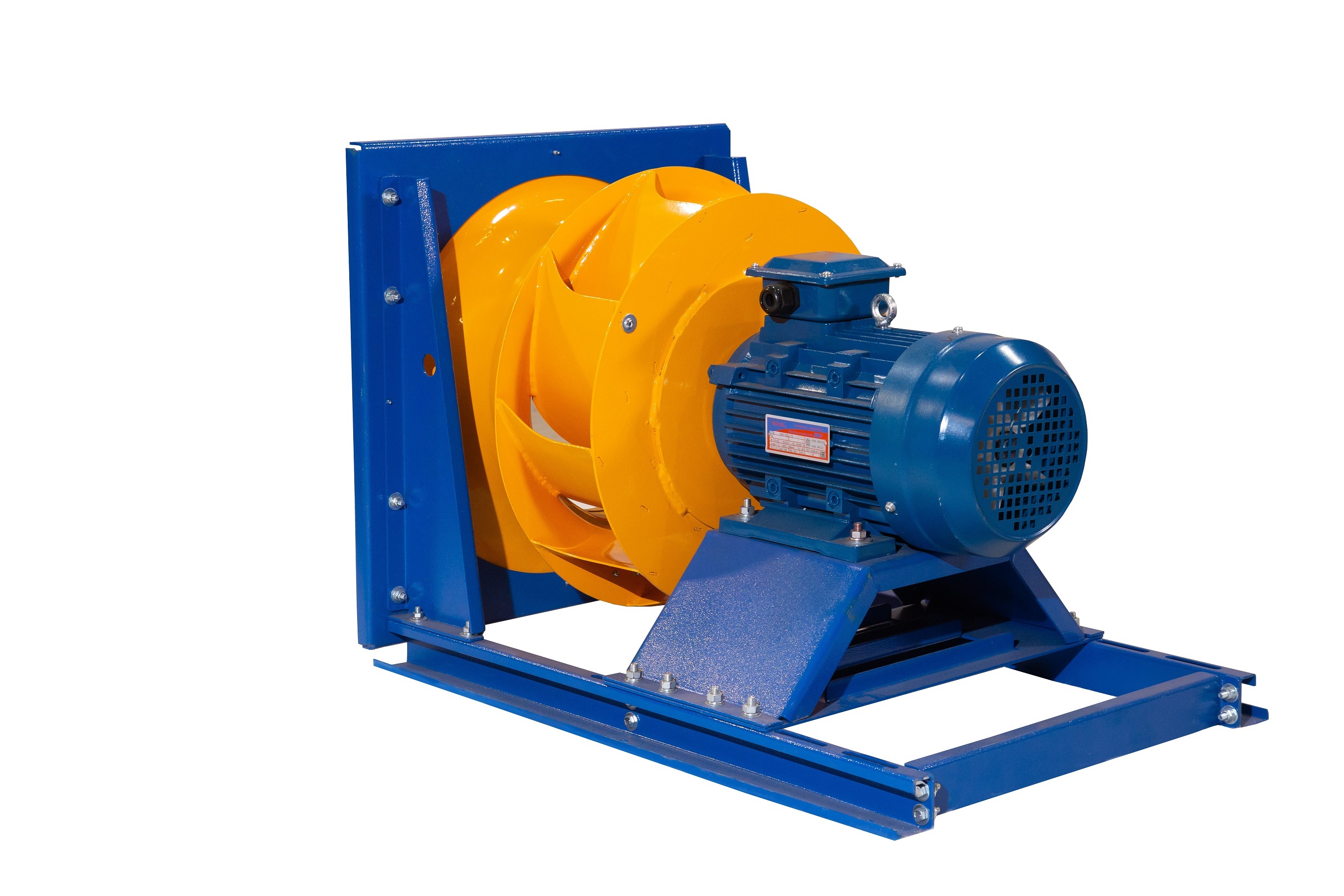

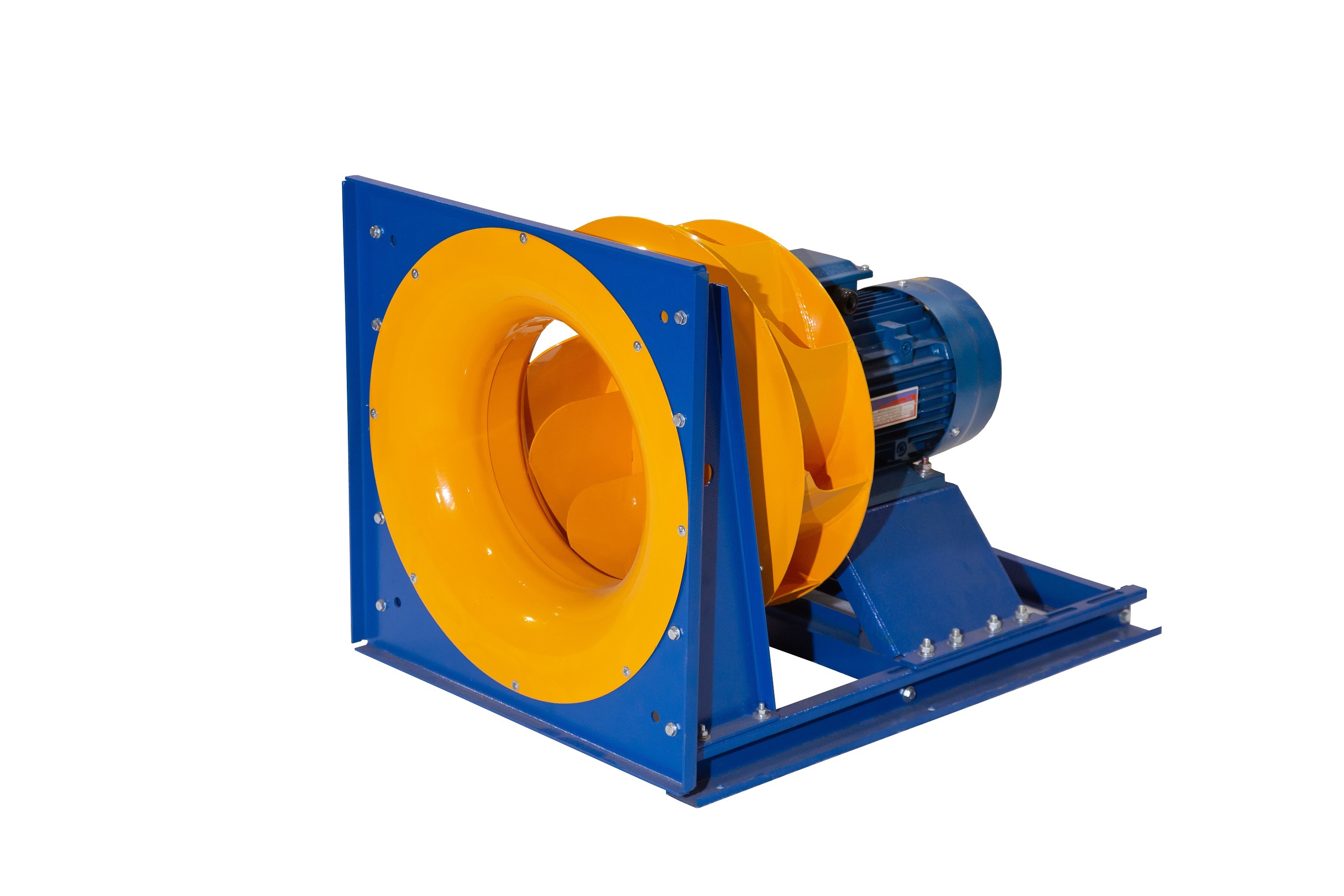

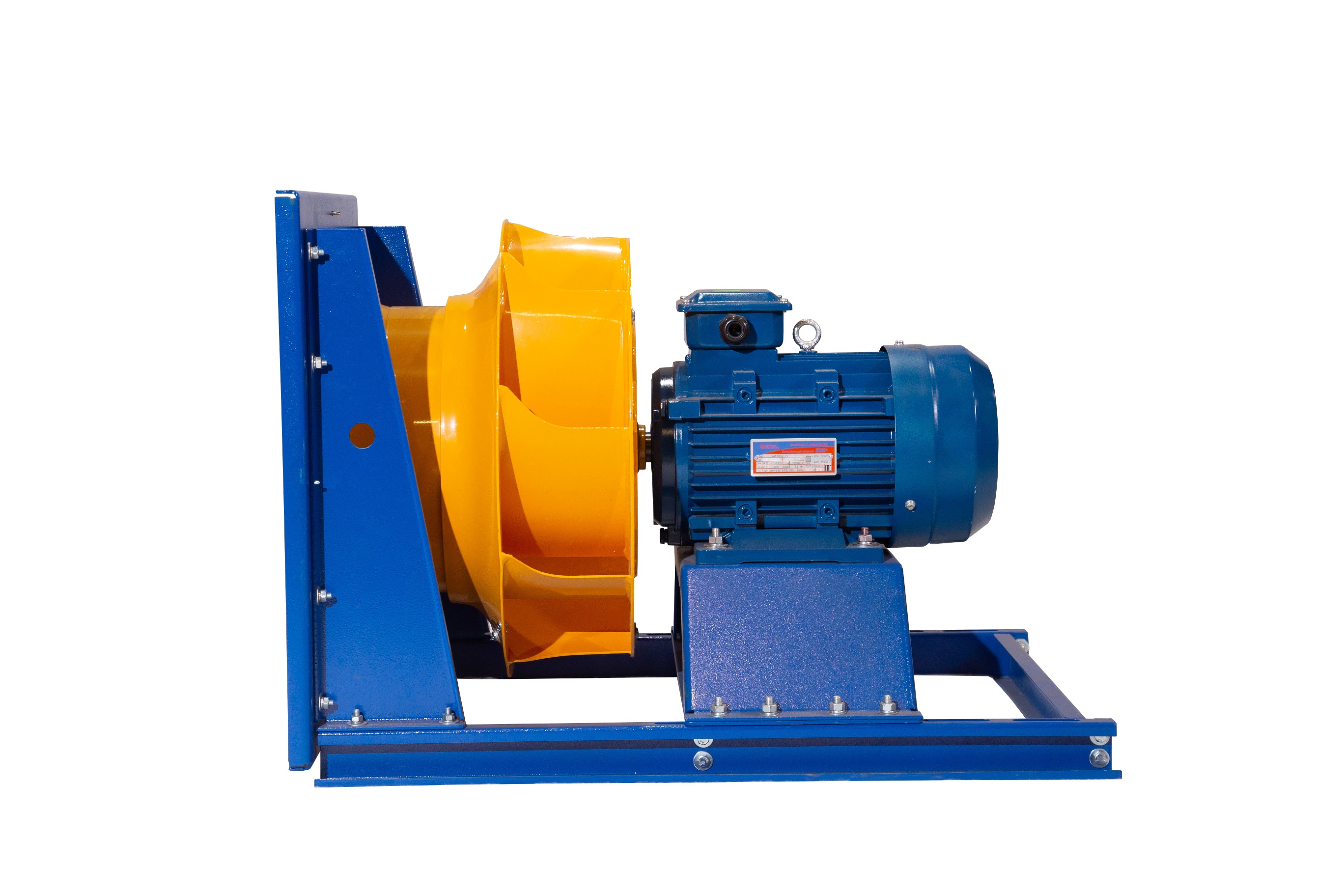

Бескорпусной радиальный вентилятор (свободное колесо) - УНИВЕНТ-05

УНИВЕНТ-05 - бескорпусные радиальные вентиляторы, являющиеся аналогом центробежного вентилятора серии ER…C «ZIEHL-ABEGG», предназначенные для комплектации промышленных приточных установок и центральных кондиционеров.
Исполнение корпуса:
Бескорпусной вентилятор, выполненный по схеме «свободное колесо с № 2,24 до 11,2.
Вентиляторы комплектуются рабочими колесами собственной разработки: РК-14.
Общие сведения
• Бескорпусной радиальный вентилятор
• Назад загнутые лопатки
• Конструктивной особенностью является так называемое - «свободное колесо», согласно ТУ 4861-005-52770486-2004.
• Имеет показатель энергоэффективности FEG 71 и соответствует 3-му (наивысшему) классу эффективности радиальных вентиляторов с назад загнутыми лопатками без корпуса по ГОСТ 31961-2012.
• Варианты исполнения по условиям применения:
- общего назначения (предназначены для систем общепромышленной вентиляции с перемещением газопаровоздушных смесей, не содержащих взрывчатых веществ, взрывоопасной пыли),
- взрывозащищенное (предназначены систем вентиляции с перемещением подгрупп газов ПА, ИВ или подгрупп газов НА, МВ, НС по ГОСТ IEC 60079-10-1, групп самовоспламенения Т1, Т2, ТЗ и Т4 по ГОСТ Р МЭК 60079-20-1, не вызывающих ускоренной коррозии материалов проточной части вентиляторов)
Условия эксплуатации
• Вентиляторы предназначены для эксплуатации в условиях умеренного и холодного (УХЛ), умеренного (У) и тропического (Т) климата 2-ой категории размещения по ГОСТ15150. При защите двигателя от атмосферных воздействий допускается применение вентиляторов по 1-й категории размещения (У1, УХЛ1 и Т1) по ГОСТ 15150.
• Температура окружающей среды:
- от минус 40 до +40 °С для вентиляторов исполнения У
- от минус 60 до +40 °С для вентиляторов исполнения УХЛ
- от минус 10 до +50 °С для вентиляторов исполнения Т
Описание BIM моделей
BIM модели представлены в виде семейств REVIT, с возможностью выбора комплектации дополнительными аксессуарами. Разработаны в виде параметрических моделей с изменяемой геометрией.
