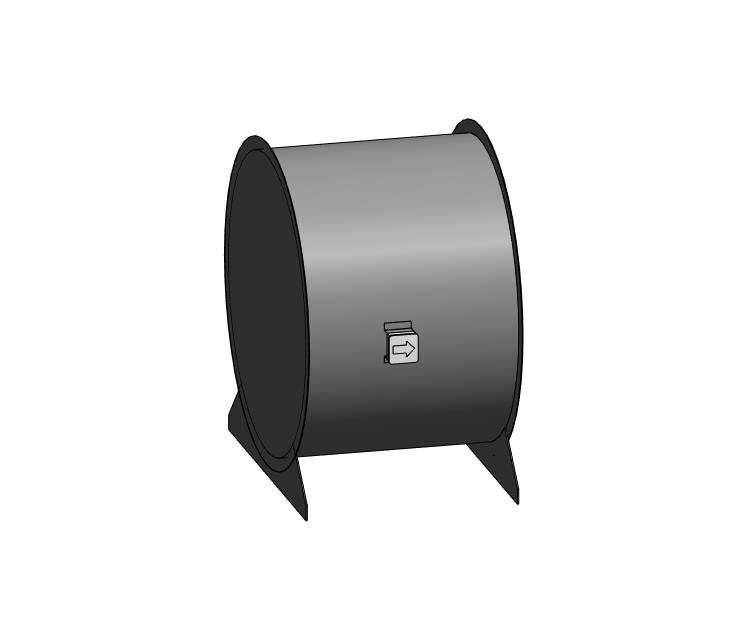

Вентилятор осевой крышный KSO

Name: Вентилятор осевой крышный KSO
Brand: KORF

Обновлено 6 часов назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации. Модель вентилятора выполнена с возможностью включения гибких вставок, козырька, обратного клапана, опоры. Исполнения и опции выбираются в параметрах экземпляра с помощью выпадающих списков и галочек.

Файлы для скачивания


rfa	KORF_Вентилятор_Осевой_KSO.rfa	1.6 MB	Revit 2018
pdf	KORF_Инструкция_KSO.pdf	332 KB	—
txt	KORF_Вентилятор_Осевой_KSO.txt	18 KB	—

Типоразмеры (46)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Диаметр
KSO 40-1.1x30	26	26	3 А	1100 Вт	1100 В·А	3000	400 мм
KSO 40-1.5x30	28.2	28.2	4 А	1500 Вт	1500 В·А	3000	400 мм
KSO 40-2.2x30	30.2	30.2	5 А	2200 Вт	2200 В·А	3000	400 мм
KSO 45-2.2x30	35.4	35.4	5 А	2200 Вт	2200 В·А	3000	450 мм
KSO 45-3x30	37.4	37.4	7 А	3000 Вт	3000 В·А	3000	450 мм

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
AC	♣ : Кислотостокий
Количество ADSK Количество	1
Материал ADSK Материал	Условный_Серый
Наименование ADSK Наименование	Осевой вентилятор подпора
Напряжение ADSK Напряжение	400 В
