Внешний накопительный бойлер UBT200

Name: Внешний накопительный бойлер UBT200
Brand: Baxi

Обновлено в 2024 году

Описание

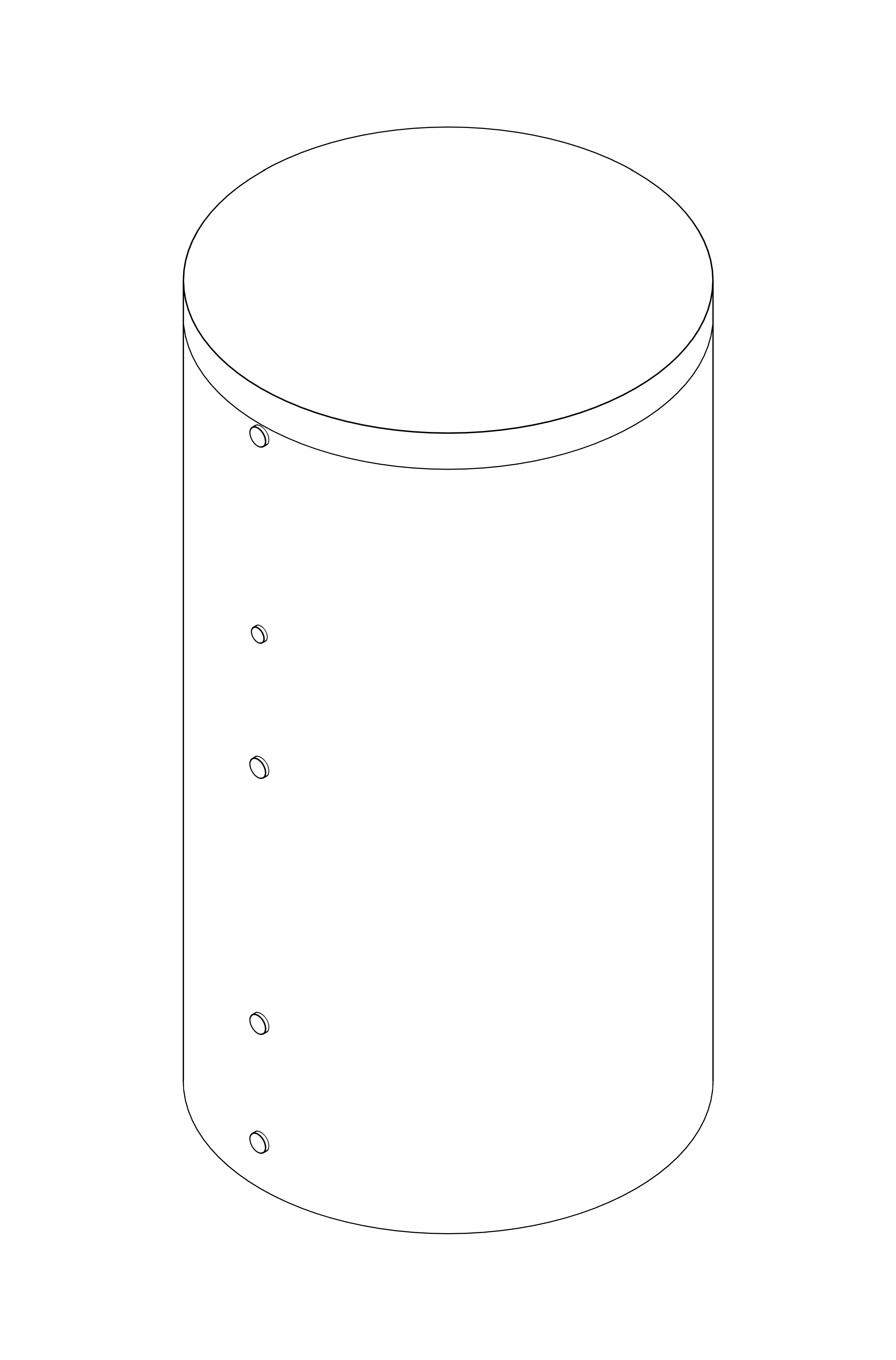

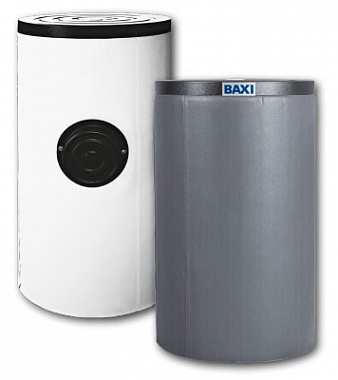

Версия Revit 2017. Представленное семейство моделей разработано с учетом рекомендаций компании BAXI и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО в плане по ГОСТ 21.210-2014. Внешние накопительные бойлеры UBT — это высокоэффективные эмалированные стальные водонагреватели емкостью от 80 до 1000 литров. Стенки и змеевик бойлера покрыты титановой эмалью, не содержащей хрома, что не только отлично защищает бойлер от агрессивных воздействий, но и отвечает самым жестким гигиеническим нормам. Для защиты от коррозии бойлеры оснащены магниевыми анодами. Благодаря изоляции из мягкого полиуретана, толщиной 50 мм, потери тепла минимальны.

Файлы для скачивания


rfa	baxi_nakopitelnyyboyler_ubt.rfa	528 KB	Revit 2017

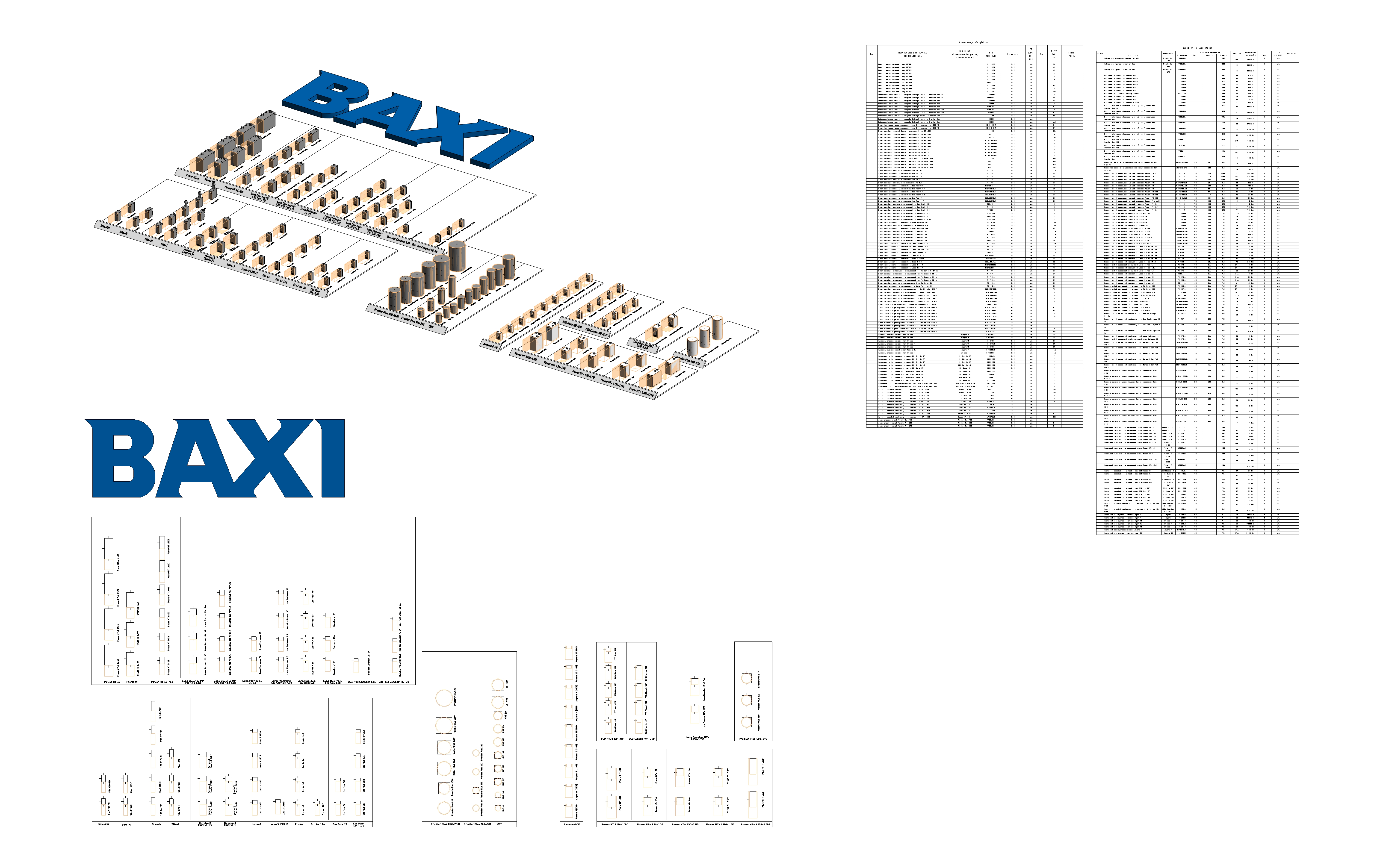

rvt	bimlib_kotlyboylery_gazovyeelektricheskie_baxi.rvt	41.3 MB	Revit 2017
ifc	baxi_nakopitelnyyboyler_ubt200.ifc	117 KB	IFC2X3
pdf	baxi-instruktsiya_po_rabote_s_modelyami.pdf	2.2 MB	—

Типоразмеры (10)

Наименование	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Ток ADSK Ток	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Тепловая мощность ADSK_Тепловая мощность
BAXI_Внешний накопительный бойлер_UBT_1000	289	289	Внешний накопительный бойлер UBT1000	0 А	100020664	89 Вт	91 В·А	45000 Вт
BAXI_Внешний накопительный бойлер_UBT_800	244	244	Внешний накопительный бойлер UBT800	1 А	100020663	120 Вт	122 В·А	76800 Вт
BAXI_Внешний накопительный бойлер_UBT_500	147	147	Внешний накопительный бойлер UBT500	0 А	100020662	75 Вт	77 В·А	65100 Вт
BAXI_Внешний накопительный бойлер_UBT_400	132	132	Внешний накопительный бойлер UBT400	0 А	100020661	75 Вт	77 В·А	56900 Вт
BAXI_Внешний накопительный бойлер_UBT_300	104	104	Внешний накопительный бойлер UBT300	0 А	100020660	89 Вт	91 В·А	45000 Вт

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Алюминий
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Вес	70000 g
Общие характеристики
Материал ADSK Материал	<По категории>
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	BAXI
Количество фаз ADSK_Количество фаз	1
