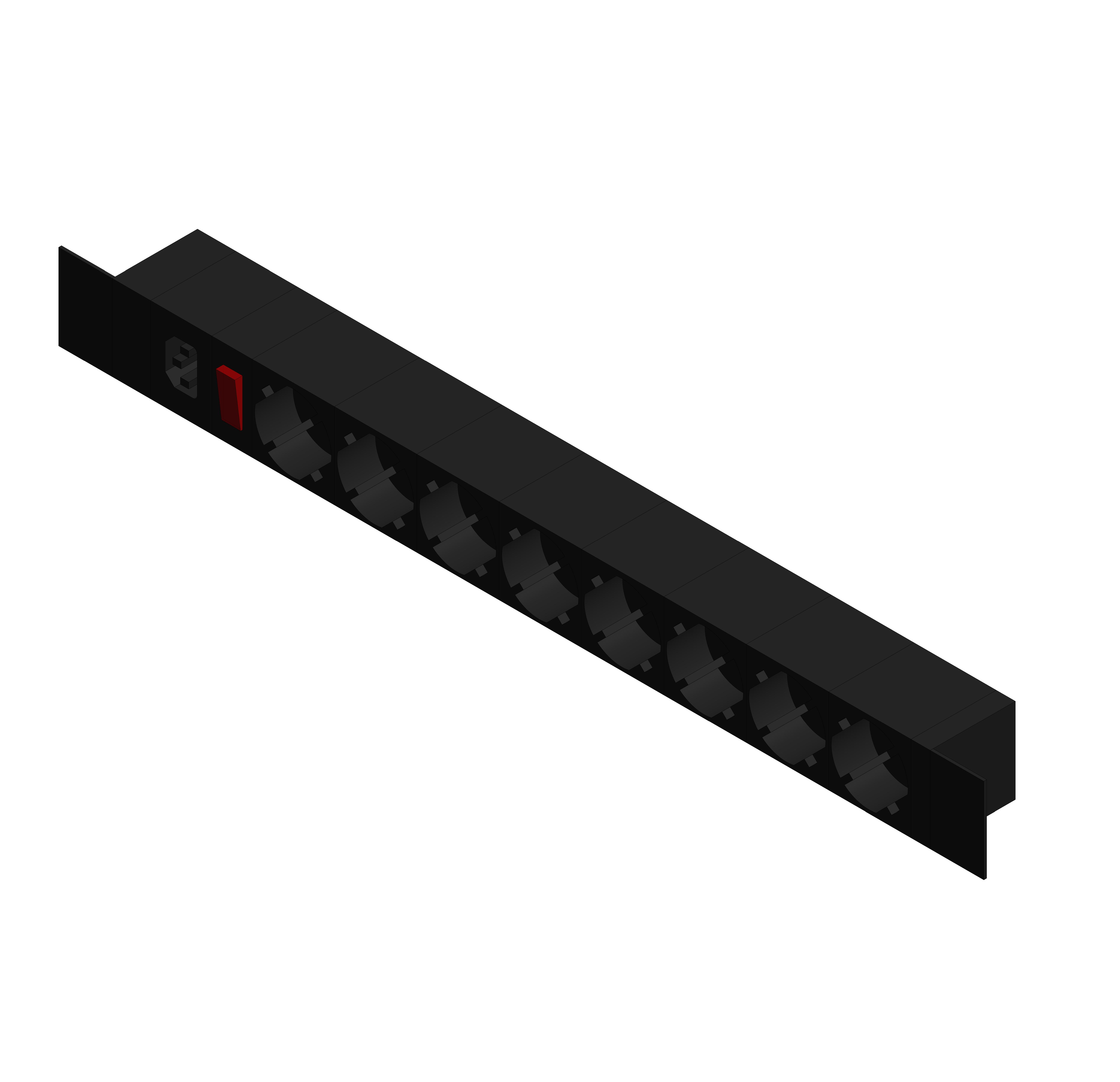

БРП 19" 10A с выключателем

Name: БРП 19" 10A с выключателем
Brand: ДКС

Обновлено в 2021 году

Описание

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. Основные характеристики_x000D_ • номинальное напряжение 230 В;_x000D_ • номинальная сила тока 10/16 А;_x000D_ • разъемы Schuko / С13 / C14 / C20 / С19;_x000D_ • монтаж 19 дюймов

Файлы для скачивания


rvt	kns_vzryvozashchishchennoeoborudovanie_shkafyram_codnetone_dkc.rvt	299.1 MB	Revit 2019
rfa	kns_blokraspredeleniyapitaniyagorizontalnyyschuko_dkc.rfa	700 KB	Revit 2019
ifc	kns_blokraspredeleniyapitaniyagorizontalnyyschuko_dkc.ifc	934 KB	IFC2X3
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.1 MB	—

Типоразмеры (5)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Ток ADSK Ток	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Автомат	Выключатель	Количество розеток	Подключение С13	Подключение сбоку
16A_Вых 8хSchuko_Вх Schuko 2м	0.9	БРП 19" 16A Вых: 8хSchuko, Вх: Schuko 2м	16 А	R519SH8	БРП 19" 16A Вых: 8хSchuko, Вх: Schuko 2м	False	False	8	False	True
10A с выключателем_Вых 8хSchuko_Вх С13х2м	1.2	БРП 19" 10A с выключателем Вых: 8хSchuko, Вх: С13х2м	10 А	R519SH8OPSHC14	БРП 19" 10A с выключателем Вых: 8хSchuko, Вх: С13х2м	False	True	8	True	False
16A с выключателем и защитой_Вых 6хSchuko_Вх SchukoX2м	1.06	БРП 19" 16A с выключателем и защитой Вых: 6хSchuko, Вх:SchukoX2м	16 А	R519SH6OPSHSP	БРП 19" 16A с выключателем и защитой Вых: 6хSchuko, Вх:SchukoX2м	False	True	6	False	True
16A с индикацией_Вых 8хSchuko_Вх SchukoX2м	1.08	БРП 19" 16A с выключателем и защитой Вых: 6хSchuko, Вх:SchukoX2м	16 А	R519SH8CD	БРП 19" 16A с выключателем и защитой Вых: 6хSchuko, Вх:SchukoX2м	False	False	8	False	True
16A с автоматом 2P_Вых 6ХSchuko_Вх SchukoX2м	1.1	БРП 19" 16A с автоматом 2P Вых:6ХSchuko Вх:SchukoX2м	16 А	R519SH6CB	БРП 19" 16A с автоматом 2P Вых:6ХSchuko Вх:SchukoX2м	True	False	6	False	True

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Пластик
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Группирование ADSK Группирование	Блок распределения электропитания
Материал ADSK Материал	DKC_Термопласт_Черный
Напряжение ADSK Напряжение	220 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	DKC
