CHA/IK/A 674-2356-P только охлаждение

Name: CHA/IK/A 674-2356-P только охлаждение
Brand: Clint Montair

Обновлено в 2023 году

Описание

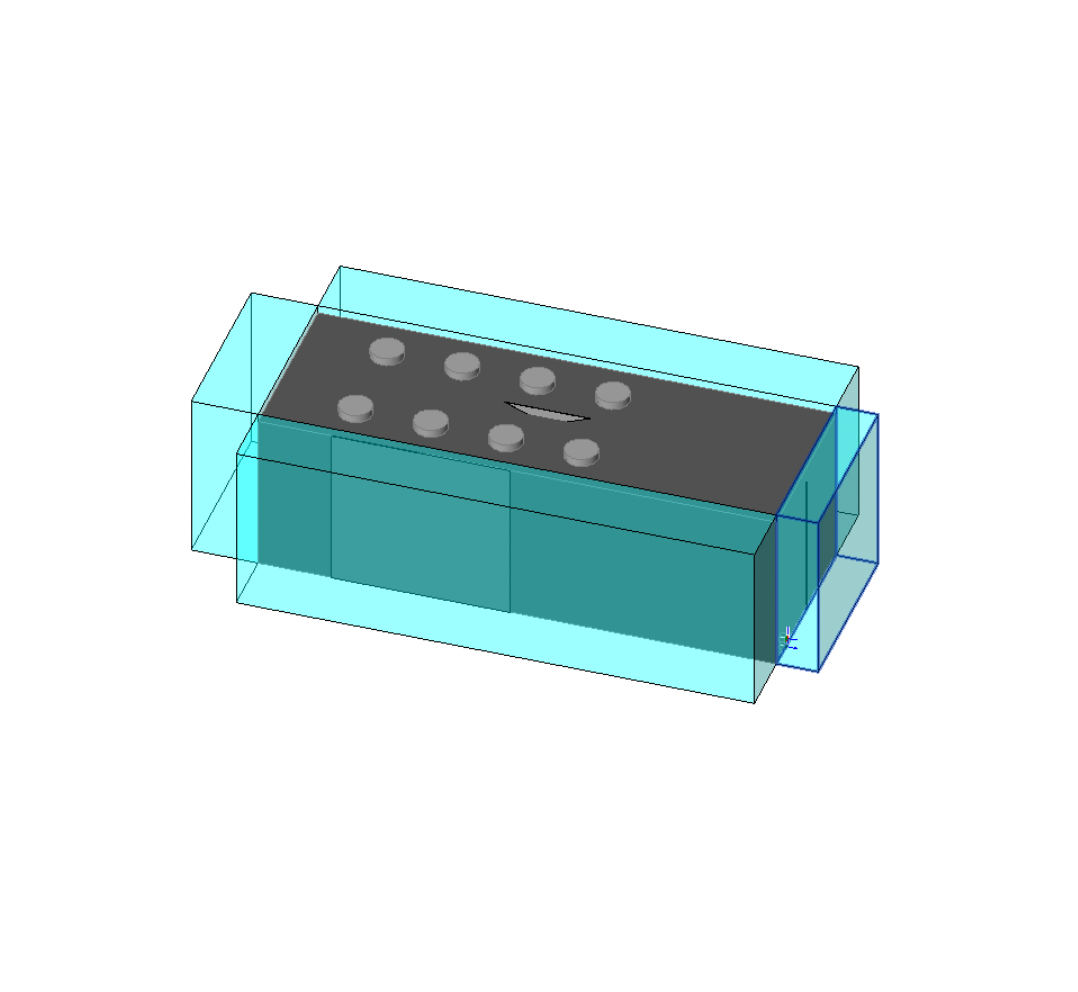

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo. CHA/IK/A/SSL 674-2356-P только охлаждение, сверхмалошумное исполнение. Опции: MN Манометры высокого и низкого давлений. CR Пульт дистанционного управления. RP Металлические решетки для защиты конденсатора. AG Резиновые виброизолирующие опоры. AM Пружинные виброизолирующие опоры.

Файлы для скачивания


rfa	chillersosevymiventilyatoramichaik674-2356.rfa	744 KB	Revit 2019
rvt	sbornayaspecifikaciyaingeohodv2.rvt	12.6 MB	Revit 2019
dyn	CHA_V2.dyn	55 KB	—
pdf	BIM_ИНСТРУКЦИЯ_ИНГЕОХОЛОД.pdf	4.7 MB	—

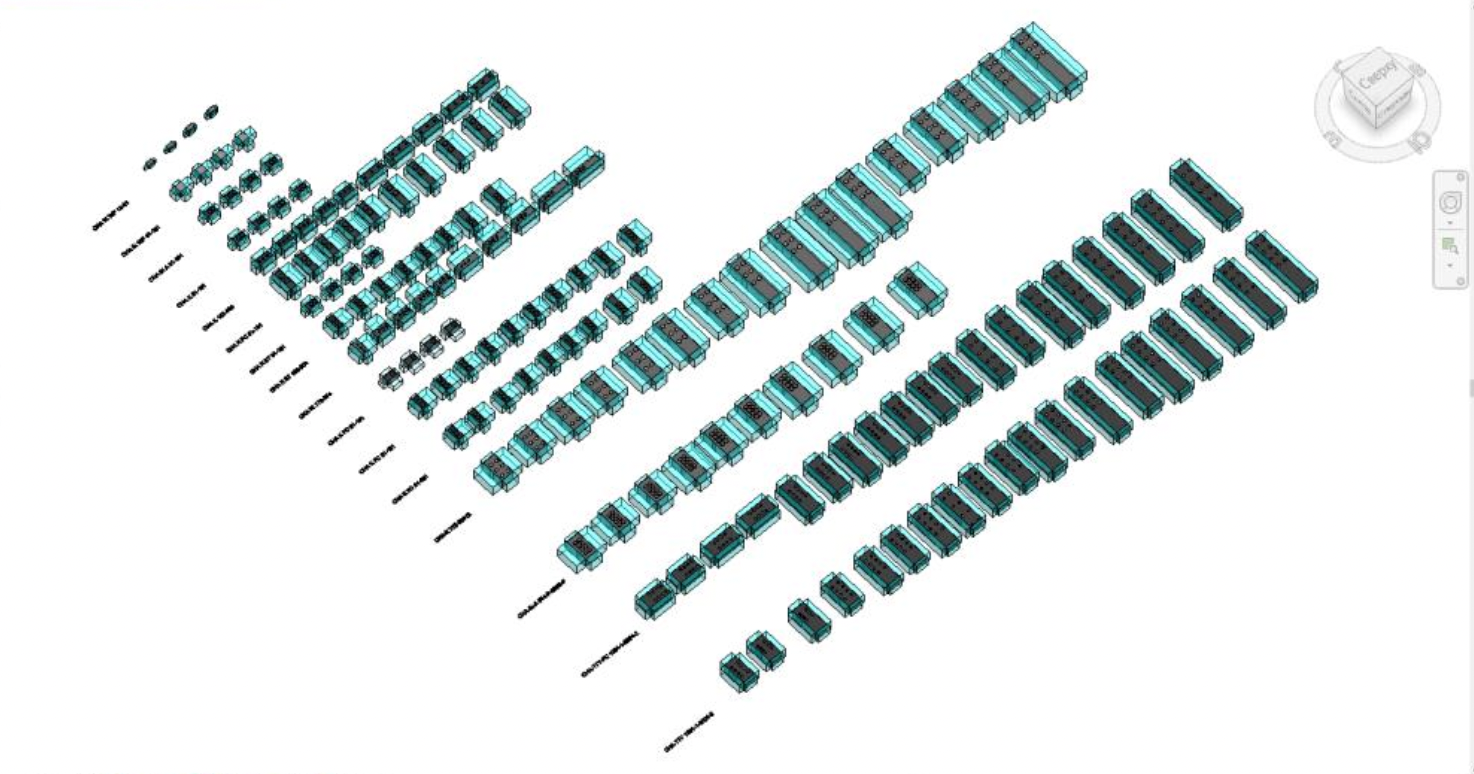

Типоразмеры (10)

Наименование	Clint Типоразмер	Испаритель Падение давления	Испаритель Расход воды	Охлаждение (EN14511) EER	Охлаждение (EN14511) EUROVENT Class	Охлаждение (EN14511) Потребляющая мощность	Охлаждение (EN14511) Холодопроиводительность	Охлаждение EER	Охлаждение Потребляемая мощность	Охлаждение Холодопроизводительность (4)	Электрические характристики Макс. рабочий ток	Электрические характристики Пусковой ток
674 P	1	38.0 Па	9360.0 л/с	3.2	4.07	61000 Вт	195000 Вт	3.27	60000 Вт	196000 Вт	137 А	305 А
784-P	2	36.0 Па	11180.0 л/с	3.19	4.01	73000 Вт	233000 Вт	3.25	72000 Вт	234000 Вт	156 А	334 А
1004-P	3	35.0 Па	13710.0 л/с	3.18	4.05	90000 Вт	286000 Вт	3.22	89000 Вт	287000 Вт	194 А	407 А
1054-P	4	37.0 Па	15100.0 л/с	3.21	4.07	98000 Вт	315000 Вт	3.26	97000 Вт	316000 Вт	211 А	424 А
1154-P	5	40.0 Па	16670.0 л/с	3.19	4.16	109000 Вт	348000 Вт	3.23	108000 Вт	349000 Вт	173 А	386 А

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1 mm
Ширина	1 mm
Длина	1 mm
Вес	1 g
Диаметр	1 mm
Общие характеристики
Изготовитель	Clint

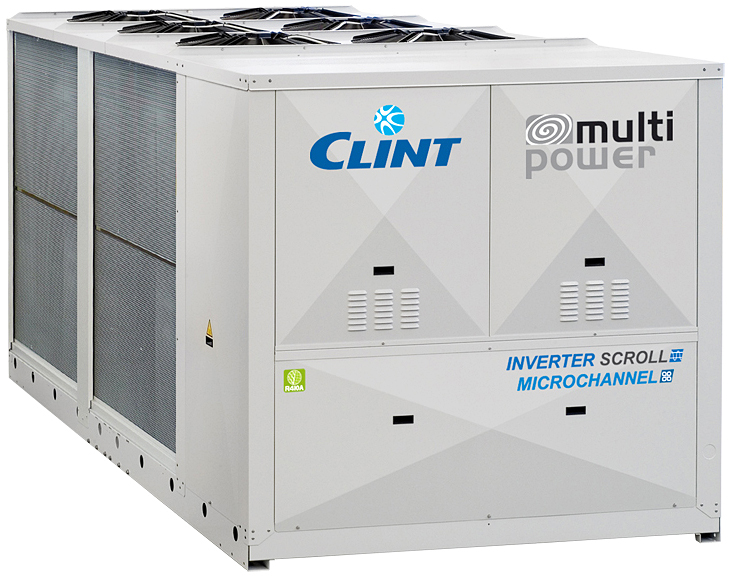

Комментарии к типоразмеру	Чиллеры с энергоэффективностью класса А, с осевыми вентиляторами, инверторными спиральными компрессорами, микроканальными и плстинчатыми теплообменниками
Ступени производительности	Бесступенчатое
ТП	CHAIK 674-2356
