Чиллеры с осевыми вентиляторами, спиральными компрессорами и пластинчатыми теплообменниками, с режимом естественного охлаждения CHA/K/FC 16812-P

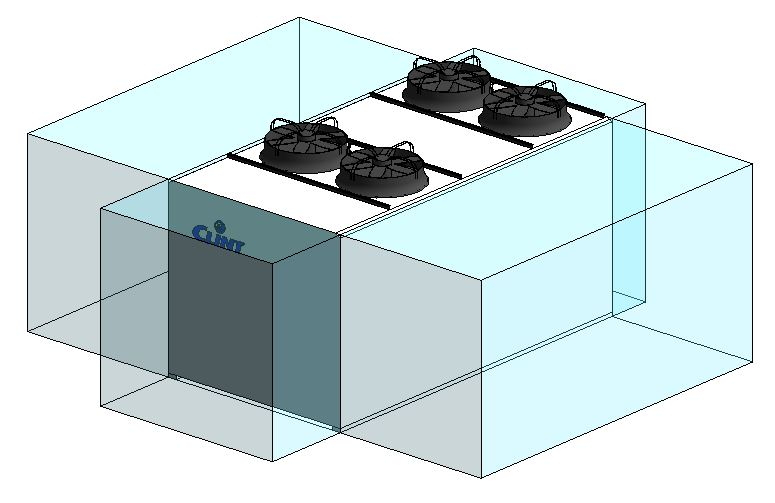

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.

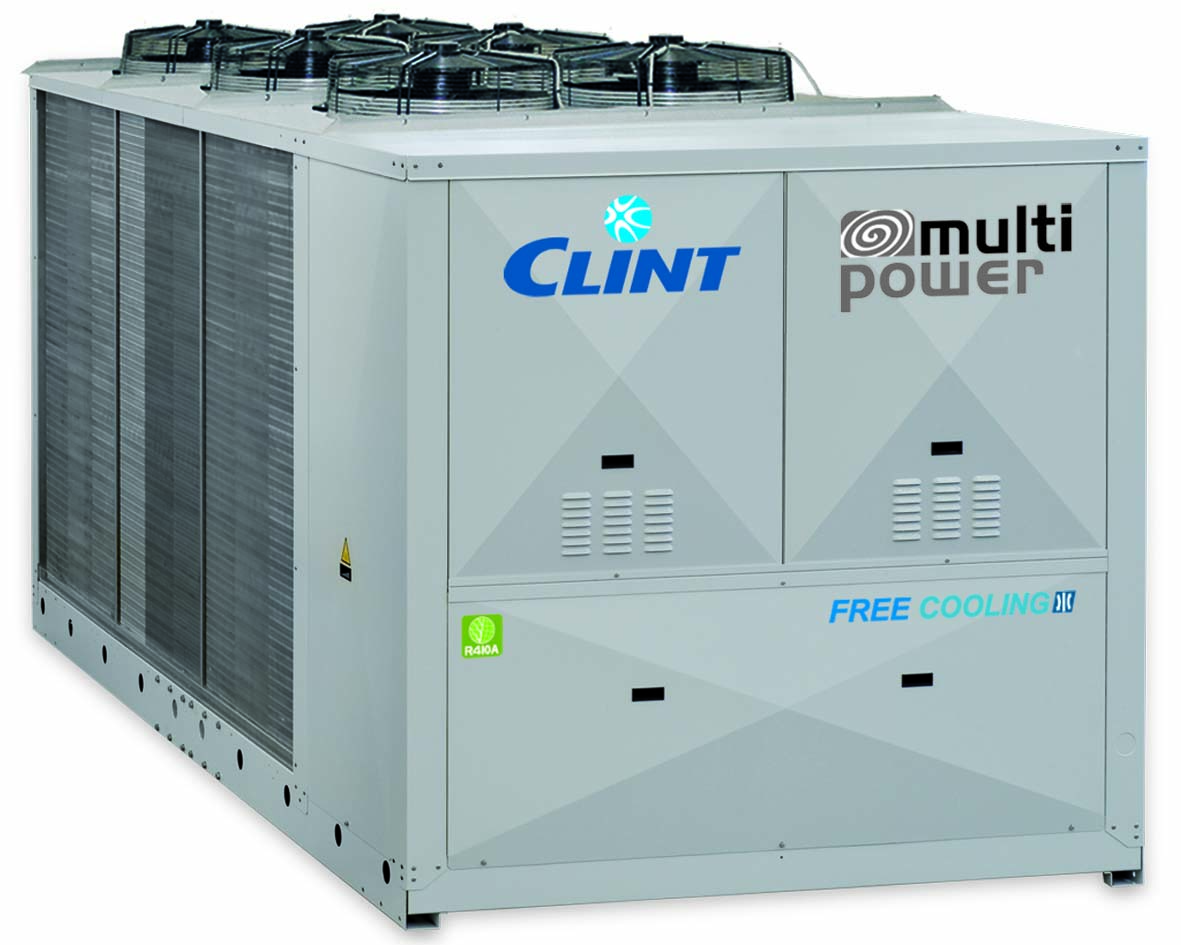

Чиллеры серии CHA/K/FC 726-P÷36012-P холодопроизводительностью 208-1102 кВт, работающие на хладагенте R410A, представляют собой агрегаты с современной технологией непрерывного круглогодичного производства холодной воды для бытовых и промышленных систем. Агрегаты оснащены функционально гибким и надежным интеллектуальным модулем управления, который оптимизирует время работы спиральных компрессоров и потребляемую ими мощность в соответствии с потребностями системы. В холодное время года агрегат работает в режиме ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ, в котором вода, поступающая от потребителя, охлаждается путем принудительной циркуляции наружного воздуха через соответствующий теплообменник, обеспечивая экономию энергии за счет того, что компрессоры не работают. Микропроцессорный контроллер, основываясь на температуре наружного воздуха, управляет положением 3-ходового клапана, который определяет режим работы агрегата: охлаждение, естественное охлаждение или смешанный режим(одновременно искусственное и естественное охлаждение). Агрегаты этой серии отличаются низкими пусковыми токами, отсутствием потребности в баке-накопителе и очень низким уровнем шума, так как скорость вентиляторов регулируется в соответствии с тепловой нагрузкой, что особенно актуально в ночное время суток.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера
- осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором
- теплообменник ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ из медных труб с алюминиевым оребрением
- испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316 с двумя независимыми холодильными и одним гидравлическим контурами, с дифференциальным реле давления воды
- запорные вентили на жидкостной линии холодильного контура, модели 1048-Р-36012-Р
- электронный терморегулирующий вентиль
- цифровые манометры высокого и низкого давлений
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители или автоматические выключатели с термомагнитными расцепителями, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов
- микропроцессорная система управления
