Чиллер и тепловой насос с радиальными вентиляторами, спиральным компрессором и пластинчатым теплообменником CRA/K 71

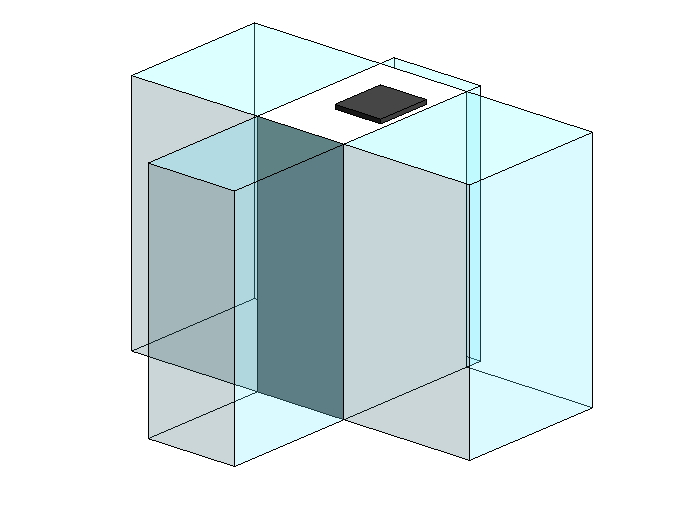

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.

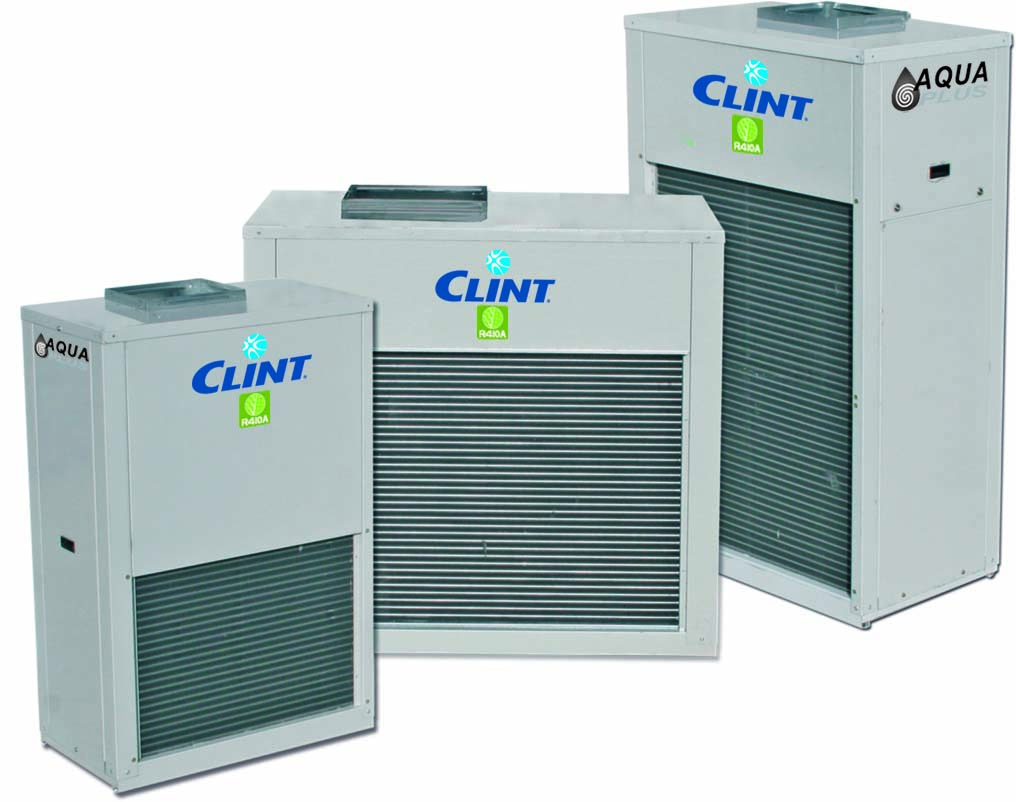

Чиллеры и тепловые насосы внутренней установки серии CRA/K 15÷131 холодопроизводительностью 4,2-33,4 кВт, работающие на хладагенте R410A, предназначены для обслуживания малых и средних жилых и коммерческих зданий, не имеющих возможностей для наружной установки агрегатов.
Данные агрегаты, оснащенные рамой из окрашенной листовой стали, могут использоваться совместно с файнкойлами или промежуточными теплообменниками технологических систем охлаждения.
В данных агрегатах, поставляемых с насосом или без него, применены уникальные технические и конструкционные решения, позволяющие использовать агрегат сразу после монтажа и обеспечивающие эффективность и крайне низкий уровень шума при высоком напоре вентилятора.
Чрезвычайная эксплуатационная гибкость агрегатов данной серии обеспечивается за счет широкого выбора дополнительных принадлежностей, устанавливаемых на заводе или поставляемых отдельно.
Особенности:
- самонесущая рама из окрашенной стали
- роторный/спиральный компрессор со встроенной защитой от перегрева и подогревателем картера
- радиальные вентиляторы двустороннего всасывания, статически и динамически сбалансированные, с непосредственным приводом от однофазного двигателя (типоразмеры 15-81) или с ременным приводом от трехфазного двигателя (типоразмеры 91-131)
- конденсатор в виде теплообменника из медных труб с алюминиевым оребрением, с поддоном для сбора конденсата у тепловых насосов
- испаритель в виде паянного пластинчатого теплообменника из нержавеющей стали AISI 316, с дифференциальным реле давления воды. С обязательным нагревателем защиты от замораживания у тепловых насосов
- шкаф с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, пускатели компрессора и насоса (типоразмеры 51-131)
- гидравлический контур агрегатов с опцией SP содержит: теплоизолированный бак-накопитель, циркуляционный насос, предохранительный клапан, манометр и расширительный бак
- микропроцессорная система управления
