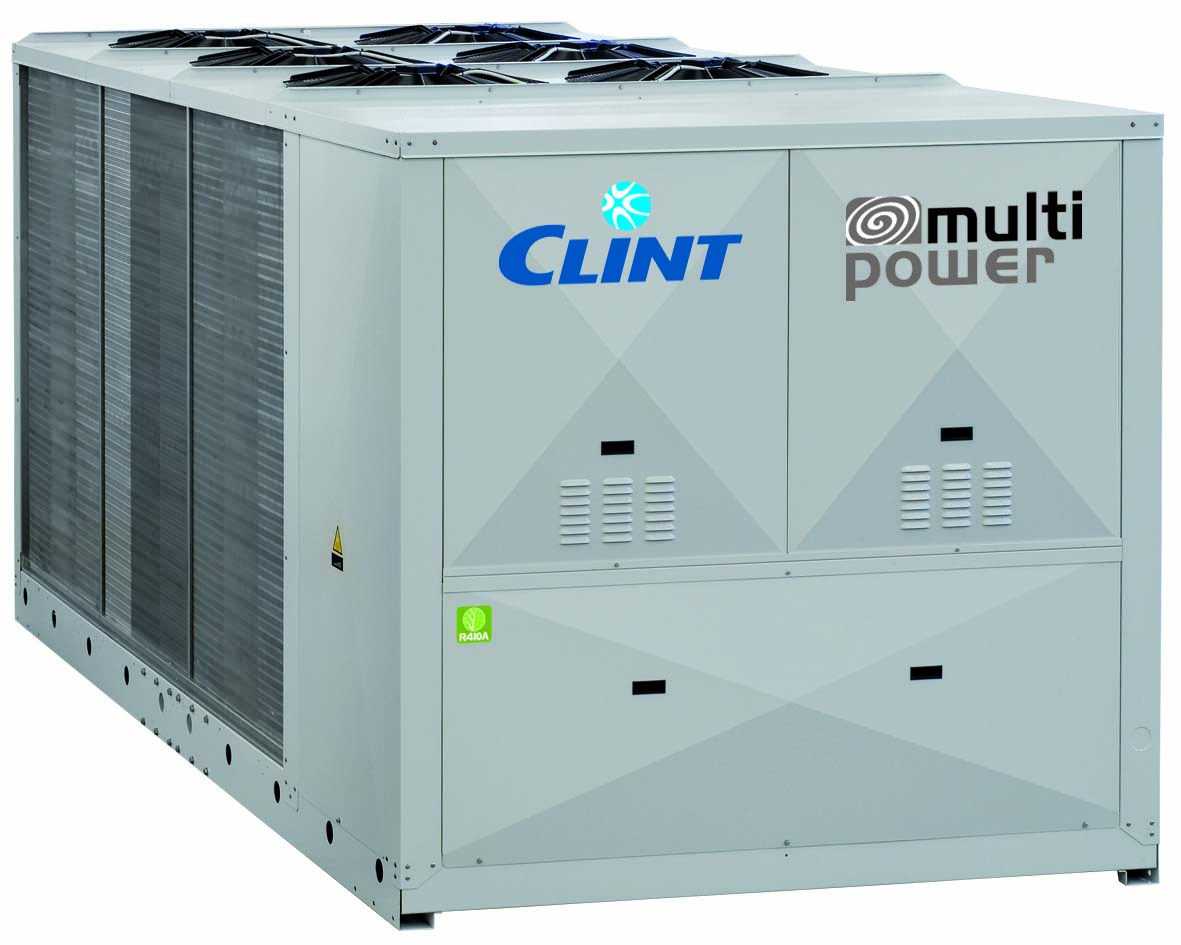

Чиллер с воздушным охлаждением конденсатора с осевыми вентиляторами, спиральными компрессорами и пластинчатым теплообменником CHA/K 24012-P

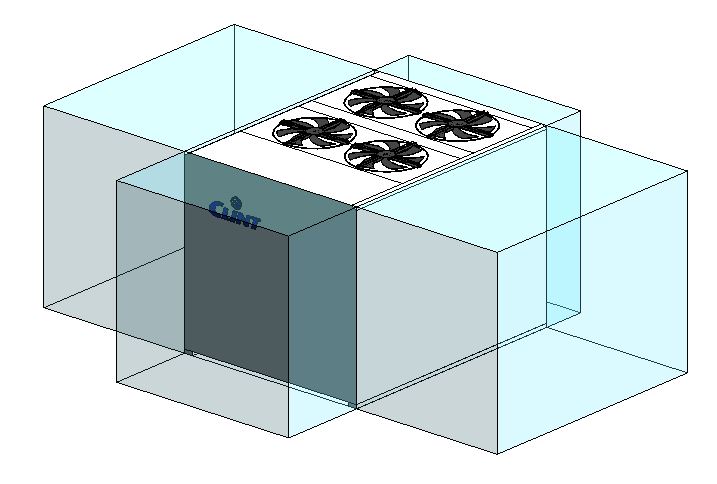

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.
Это серия агрегатов, отличающихся чрезвычайной надежностью и эксплуатационной гибкостью: интеллектуальный модуль управления оптимизирует продолжительность работы и потребляемую мощность спиральных компрессоров в зависимости от тепловой нагрузки на систему. Холодопроизводительность CHA/K 726-P÷36012-P составляет 199-1051 кВт. Агрегаты работают на хладагенте R410A, полностью соответствующим требованиям Киотского протокола (ОРП=0) и обеспечивающим высокую энергоэффективность. При работе агрегата при нагрузках менее 50% от номинальной показатель EER имеет значение выше, чем у любого традиционного чиллера. Таким образом, агрегат обеспечивает высокую энергоэффективность при необычайно высоком показателе ESEER, отличается крайне низкими пусковыми токами, отсутствием потребности в баке-накопителе и очень низким уровнем шума, так как скорость вентиляторов регулируется в соответствии с тепловой нагрузкой, что особенно актуально в ночное время суток. Применение компонентов, производимых крупными партиями и, следовательно, отличающихся высокой надежностью, а также управление большим количеством компрессоров позволяют увеличить срок службы агрегатов и минимизировать риск отказов: фактически, неисправность одного компрессора не вызовет остановку агрегата, который продолжит работать с меньшей производительность. Кроме того, ввиду высокой надежности агрегата и его компонентов значительно снижается потребность в техническом обслуживании.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера
- осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором
- конденсатор в виде теплообменника из медных труб с алюминиевым оребрением
- испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316 с двумя независимыми холодильными и одним гидравлическим контурами, с дифференциальным реле давления воды, с обязательным нагревателем защиты от замораживания у тепловых насосов
- запорные вентили на жидкостной линии холодильного контура, модели 1048-Р-36012-Р
- электронный терморегулирующий вентиль
- цифровые манометры высокого и низкого давлений
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители или автоматические выключатели с термомагнитными расцепителями, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов
- микропроцессорная система управления
