Чиллеры с осевыми вентиляторами, винтовыми компрессорами и кожухотрубными теплообменниками, с режимом естественного охлаждения CHA/Y/FC 6002-В

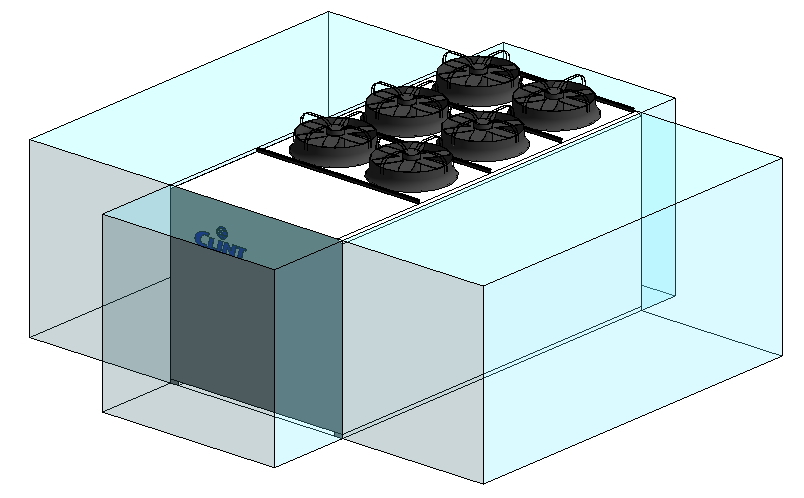

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.

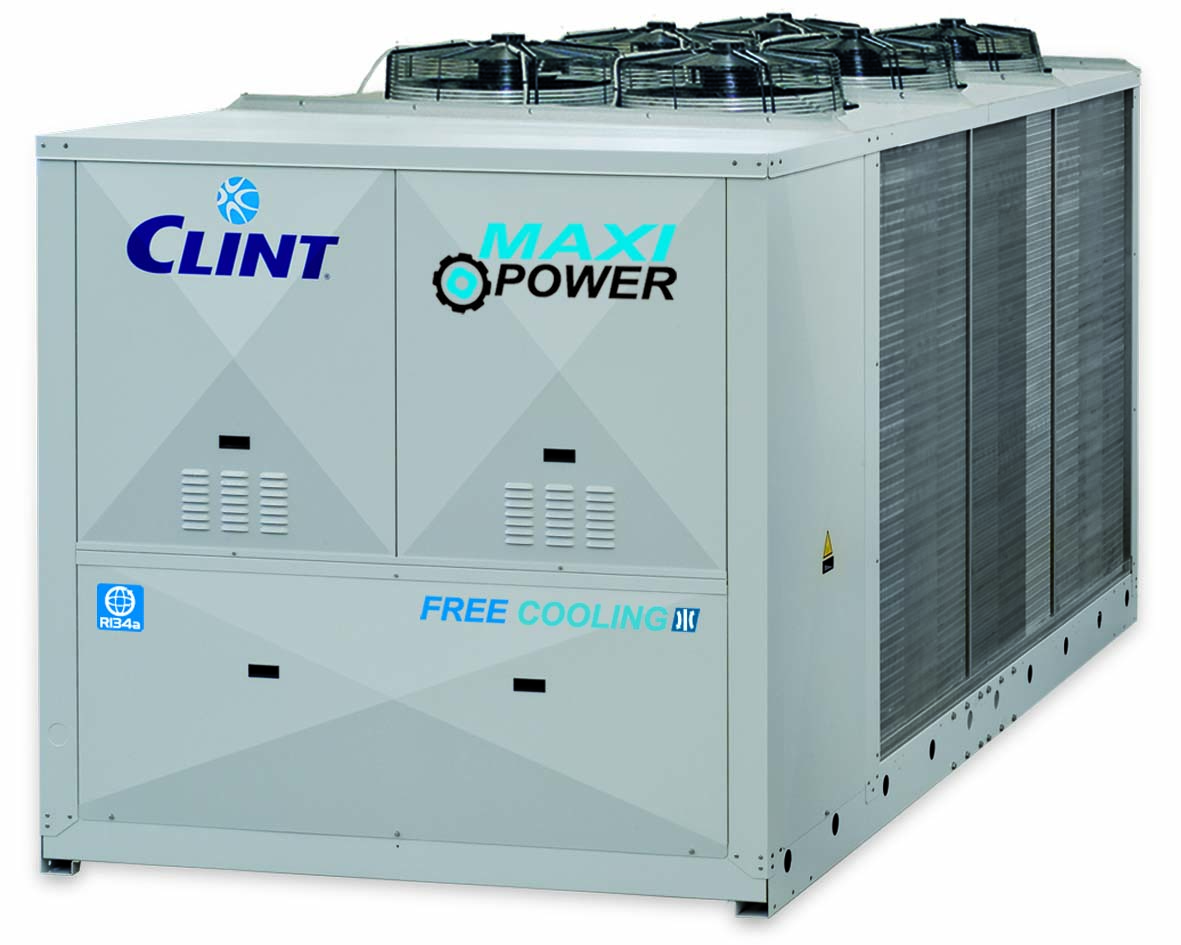

Чиллеры серии CHA/Y/FC 1202-P÷6002-P холодопроизводительностью 217-1460 кВт, работающие на хладагенте R413A, представляют собой агрегаты с инновационной технологией непрерывного круглогодичного производства холодной воды для бытовых и промышленных систем. В холодное время года агрегат работает в режиме ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ, в котором вода, поступающая от потребителя, охлаждается путем принудительной циркуляции наружного воздуха через соответствующий теплообменник, обеспечивая экономию энергии за счет того, что компрессоры не работают. Микропроцессорный контроллер, основываясь на температуре наружного воздуха, управляет положением 3-ходового клапана, который определяет режим работы агрегата: охлаждение, естественное охлаждение или смешанный режим(одновременно искусственное и естественное охлаждение).Агрегаты поставляются 13 типоразмерами и могут оснащаться насосом, баком-накопителем, насосом и баком-накопителем.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- винтовые компрессоры со встроенным маслоотделителем, фильтром на стороне всасывания, подогревателем картера, смотровым окном, устройством тепловой защиты, запорным клапаном на стороне нагнетания и устройством плавного регулирования производительности
- осевые вентиляторы с непосредственным приводом от электродвигателя с внешним ротором
- теплообменник ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ из медных труб с алюминиевым оребрением
- испаритель в виде кожухотрубного теплообменника с двумя независимыми холодильными и одним гидравлическим контурами, с дифференциальным реле давления воды
- запорные вентили на линии нагнетания и жидкостной
- электронный терморегулирующий вентиль
- цифровые манометры высокого и низкого давлений
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов
- микропроцессорная система управления
