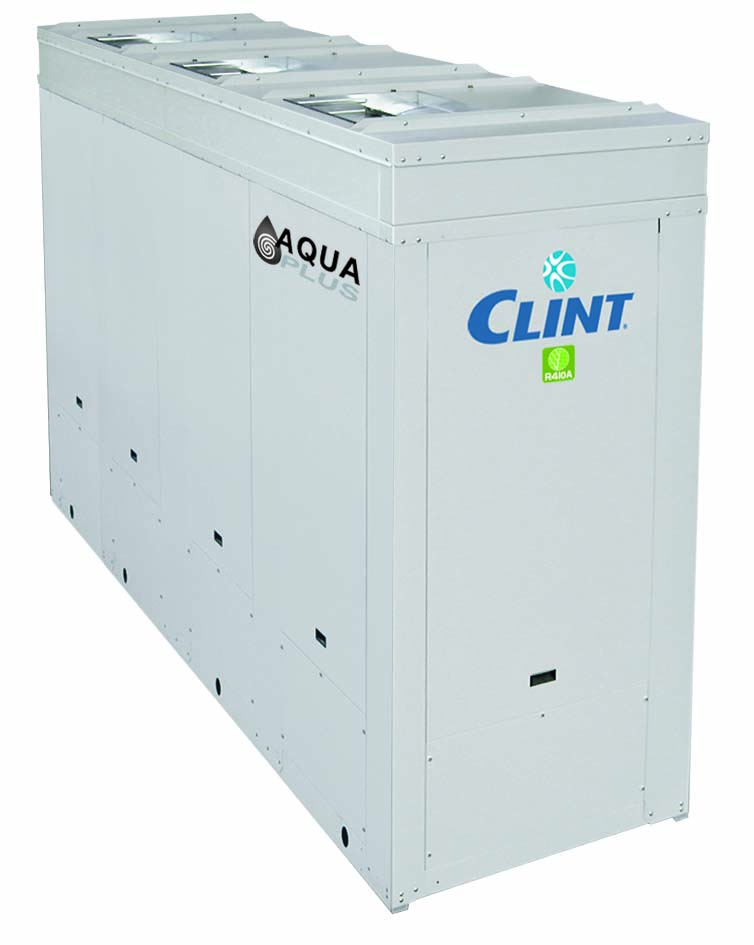

Чиллер и тепловой насос с воздушным охлаждением, радиальными вентиляторами, спиральными компрессорами и пластинчатыми теплообменниками CRA/K 363-P

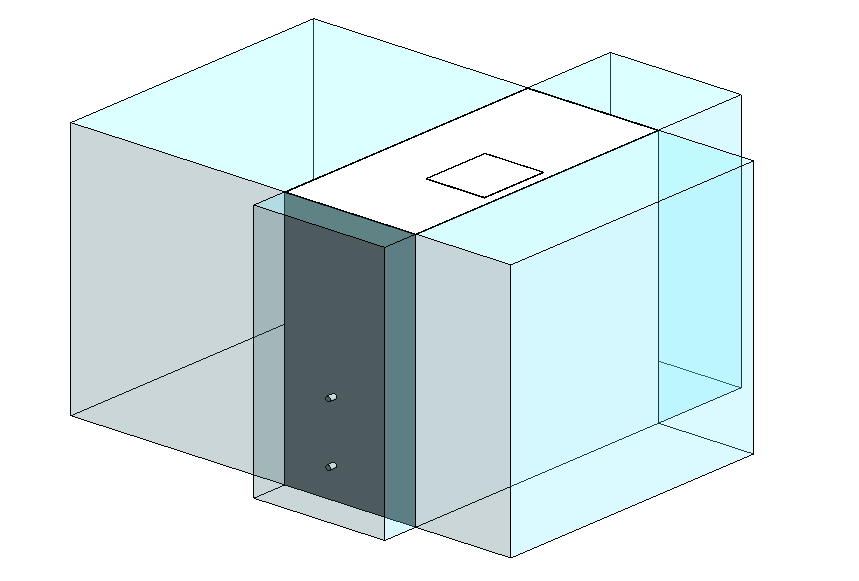

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.
Чиллеры и тепловые насосы внутренней установки серии CRA/K 182-P÷604-P холодопроизводительностью 47,6-178 кВт, работающие на хладагенте R410A, предназначены для обслуживания средних коммерческих и промышленных зданий, не имеющих возможностей для наружной установки агрегатов.
Они используются для компенсации теплоизбытков, образующихся при технологических процессах или, совместно с фанкойлами, для кондиционирования помещений. Могут оснащаться платой RS485 ModBus.
Агрегаты оснащены радиальными вентиляторами, спиральными компрессорами и пластинчатыми теплообменниками, а их гидравлический контур, даже у агрегатов с высоконапорными вентиляторами, может комплектоваться баком-накопителем, насосом или баком-накопителем и насосом. Чрезвычайная эксплуатационная гибкость агрегатов данной серии обеспечивается за счет широкого выбора дополнительных принадлежностей, устанавливаемых на заводе или поставляемых отдельно.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- спиральные компрессоры со смотровым окном, встроенной защитой от перегрева и подогревателем картера
- радиальные вентиляторы с клиноременным приводом от трехфазных двигателей с регулируемыми шкивами
- конденсатор в виде теплообменника из медных труб с алюминиевым оребрением
- испаритель в виде паяного пластинчатого теплообменника из нержавеющей стали AISI 316 с одним холодильным и одним гидравлическим контурами у агрегатов типоразмера 182-P÷453-P, с двумя независимыми холодильными и одним гидравлическим контурами у агрегатов типоразмера 524-P÷604-P, с дифференциальным реле давления воды. С обязательным нагревателем защиты от замораживания у тепловых насосов
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, устройства защиты компрессоров от перегрузки и термоконтакты для вентиляторов
- микропроцессорная система управления
