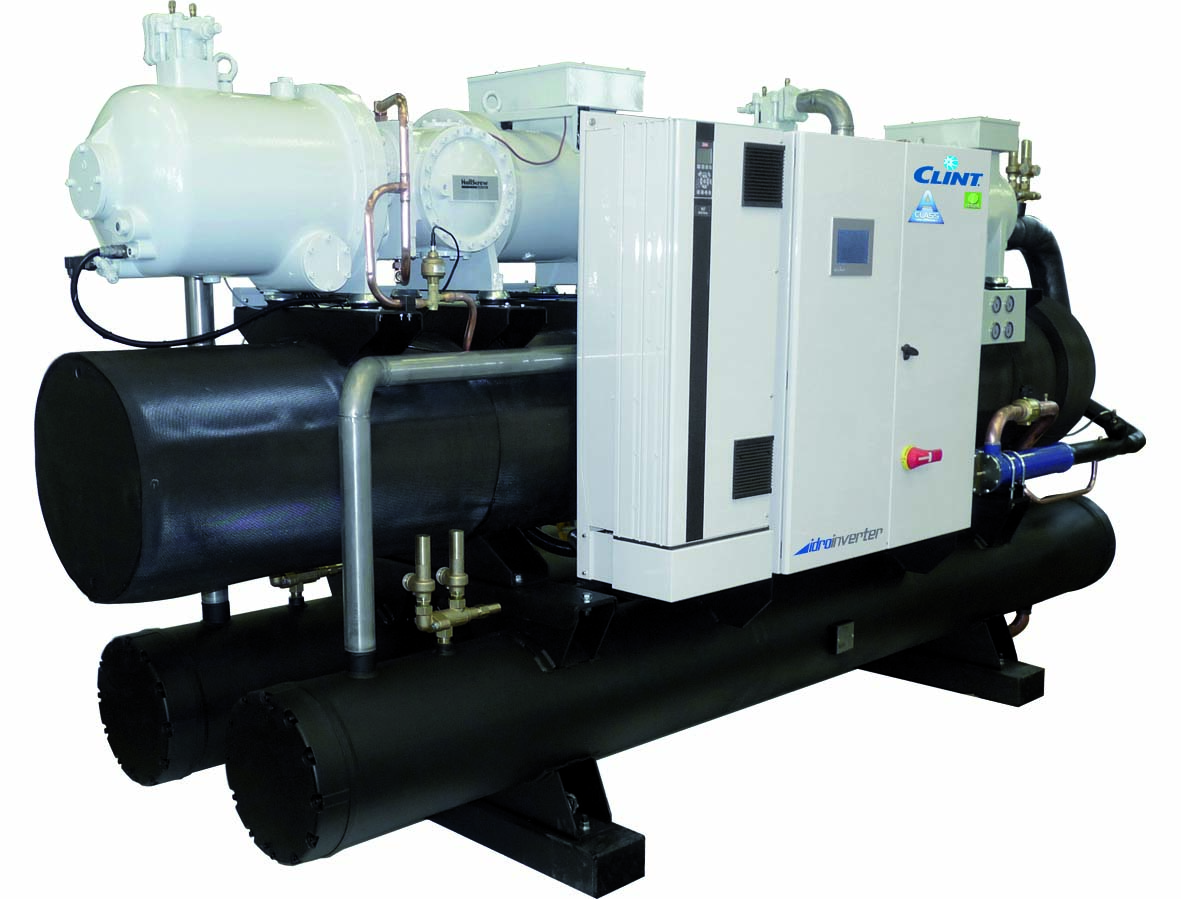

Чиллер с водяным охлаждением конденсатора с энергоэффективностью класса A, с винтовыми компрессорами и кожухотрубными теплообменниками CWW/K/A 1501

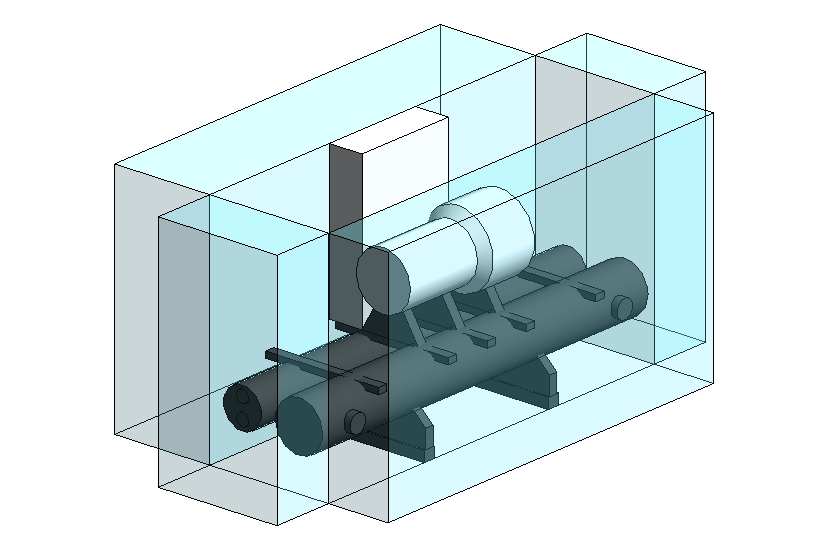

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.
Чиллеры серии CWW/K/А 901÷6202 холодопроизводительностью 320-2486 кВт, с энергоэффективностью класса А, работающие на хладагенте R410A, предназначены для обслуживания коммерческих зданий и промышленных систем, которым требуются высокопроизводительные агрегаты.
Агрегаты оснащены одновинтовыми компрессорами последнего поколения, кожухотрубными теплообменниками и патрубками для подсоединения к градирне или другому источнику холодной воды, могут оснащаться различными дополнительными принадлежностями, устанавливаемыми на заводе или поставляемыми отдельно. Данные агрегаты, отличающиеся оптимизированным положением каждого компонента в целях облегчения технического обслуживания, обладают компактной конструкцией, подходящей для установки агрегата внутри помещения. Кроме того, для получения высочайшей эффективности при частичных нагрузках агрегаты могут оснащаться такими дополнительными принадлежностями, как устройства инверторного управления для компрессоров: инвертор оснащен синхронизатором, который позволяет увеличить срок службы компрессора, обеспечивая его надежный пуск и значительно уменьшая пусковой ток агрегата.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- винтовые компрессоры со встроенным маслоотделителем, фильтром на стороне всасывания, подогревателем картера, смотровым окном, устройством тепловой защиты, запорным клапаном на стороне нагнетания и устройством плавного регулирования производительности
-конденсатор в виде кожухотрубного теплообменника с легко съемными чугунными крышками, обеспечивающими доступ для технического обслуживания. Отдельный конденсатор для каждого холодильного контура. Патрубки для подсоединения к гидравлическому контуру (к градирне или, по запросу, водопроводу)
- испаритель в виде кожухотрубного теплообменника с одним или двумя независимыми холодильными контурами ( в зависимости от модели) и одним гидравлическим контуром, с дифференциальным реле давления воды
- запорные вентили на линии нагнетания и жидкостной
- электронный терморегулирующий вентиль
- цифровые манометры высокого и низкого давлений
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители и тепловые реле для защиты компрессоров
- микропроцессорная система управления
