Чиллер с водяным охлаждением конденсатора с энергоэффективностью класса А, с компрессорами turbocor (с магнитной левитацией), кожухотрубными теплообменниками затопленного типа CWW/TTY 3502-1

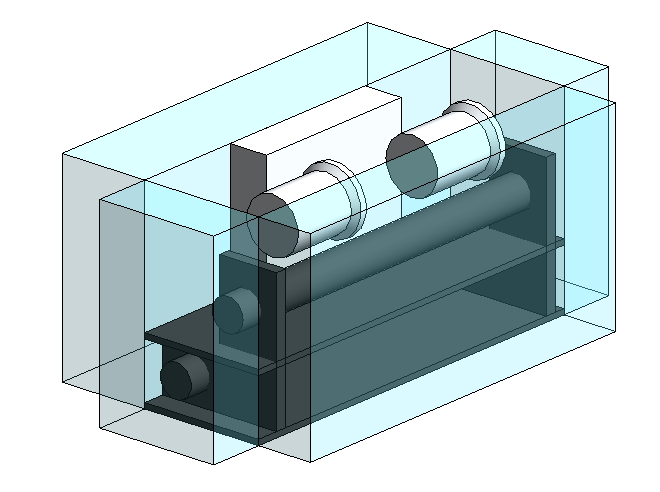

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.

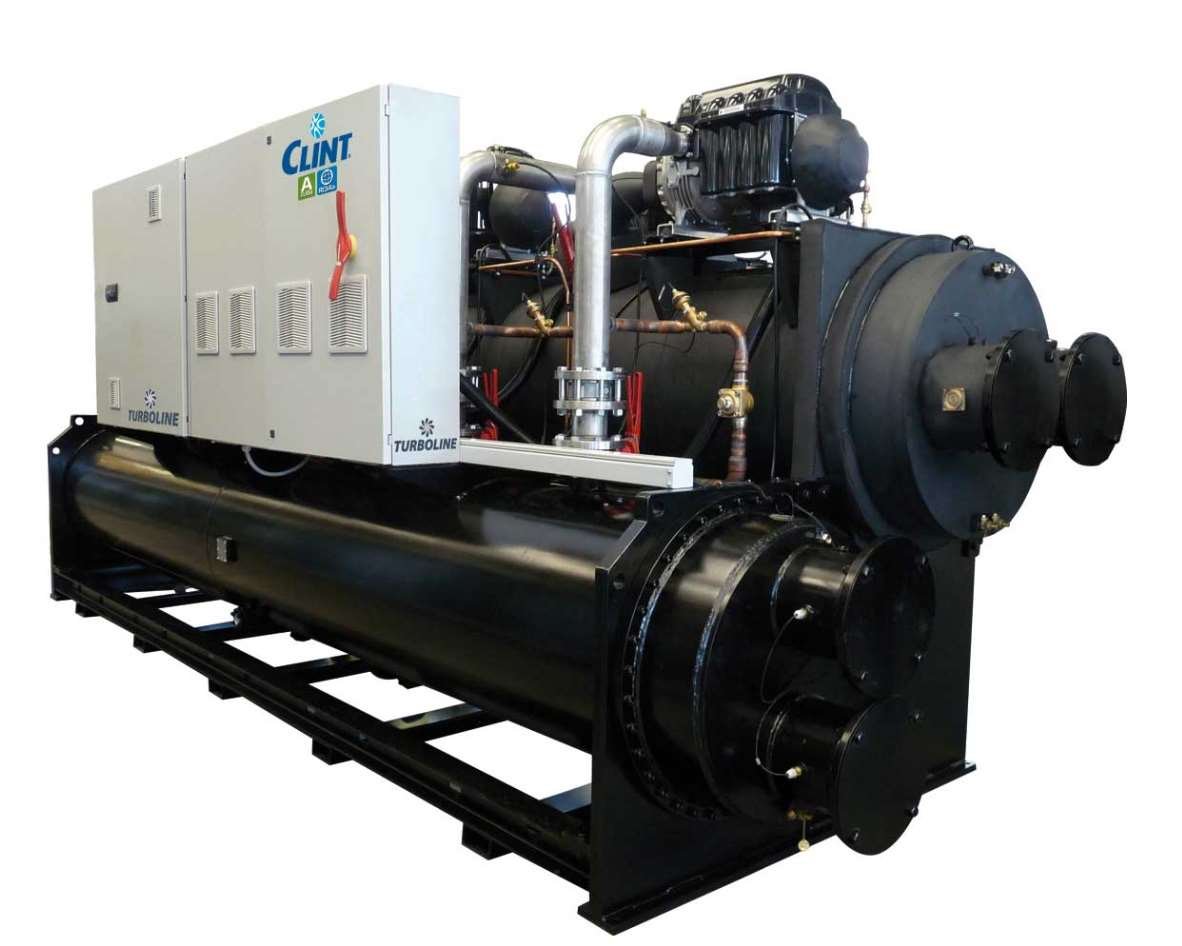

Инновационные чиллеры серии CWW/TTY 1601-1÷14406-1 TURBOLINE холодопроизводительностью 319-3912 кВт, с энергоэффективностью класса А, работающие совместно с градирнями, являются эффективным решением для систем с крайне специфическими требованиями. Высокая эффективность при частичных нагрузках, низкие пусковые токи, чрезвычайно низкий уровень шума, низкая масса, специальная конструкция, а также повышенный контроль на всех этапах производства делают агрегаты серии TURBOLINE вершиной развития холодильного оборудования.
Применение TURBOCOR-безмасляных компрессоров с подвешенным в магнитном поле ротором, скорость которого динамически регулируется при частичных нагрузках – с саморегулирующейся электронной системой управления TURBOSOFT и кожухотрубных те6плообменников затопленного типа позволяет увеличить энергоэффективность и значение параметров ESEER/IPLV, значительно снизить уровень шума, а также устранить потребность в баке-накопителе. По сравнению с традиционными агрегатами с винтовыми компрессорами агрегаты этой серии отличаются более низкими эксплуатационными расходами ( более чем на 50% в течение всего срока службы). Кроме того, агрегаты оснащены системой WEB-мониторинга для дистанционного контроля и управления агрегатом по протоколам GPRS/EDGE/3G/TCP-IP. Пользователи системы, использую специальную WEB-страницу, могут выполнять операции по управлению и получать статистическую информацию.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- полугерметичный центробежный компрессор TURBOCOR с двухступенчатым ротором, без использования масла, с подвешенным в магнитном поле ротором, тепловой защитой, запорными клапанами на сторонах всасывания а нагнетания, встроенным инвертором для плавного регулирования производительности, автоматической системой защиты от кавитации. Цепь питания компрессора оснащена группой электрических конденсаторов, предназначенных для поддержания ротора в подвешенном положении при исчезновении напряжения питания, реактор для коррекции коэффициента мощности, фильтр электромагнитных помех для обеспечения требований по электромагнитной совместимости
- конденсатор в виде кожухотрубного теплообменника с легко съемными чугунными крышками, обеспечивающими доступ для технического обслуживания
- высокоэффективный кожухотрубный испаритель с одним холодильным контуром и одним водяным с дифреле протока воды
- запорные вентили на линии всасывания, нагнетания и жидкостной
- электронный терморегулирующий вентиль
- цифровые манометры высокого и низкого давлений
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители, электронное/цифровое устройство защиты компрессора от перегрузки, интерфейсные реле и зажимы для внешних подключений
- система контроля и управления TURBOSOFT, оснащенная интерфейсом RS485 и функцией WEB-мониторинга для дистанционного контроля по сетям GPRS/EDGE/3G/TCP-IP
