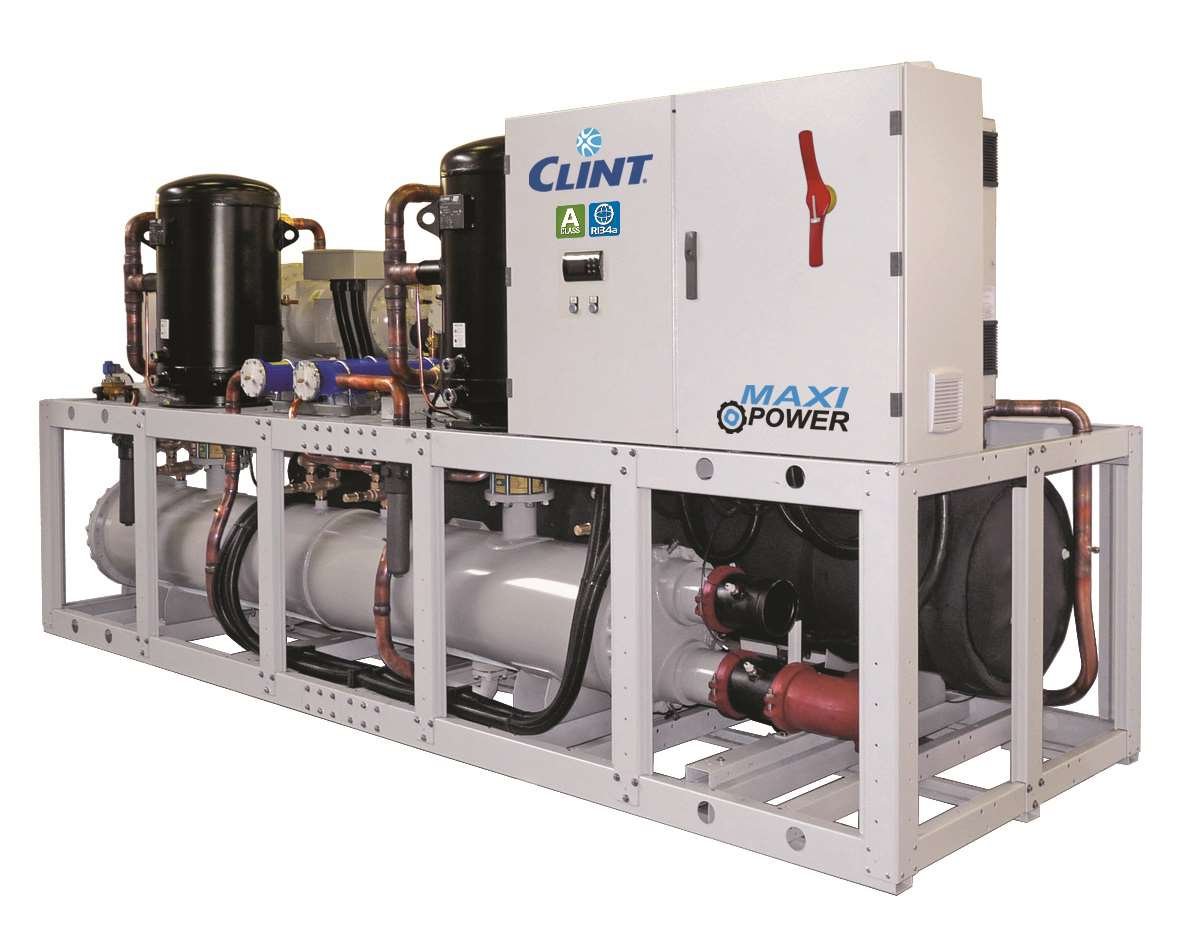

Чиллер с водяным охлаждением конденсатора с энергоэффективностью класса А, с винтовыми компрессорами и кожухотрубными теплообменниками затопленного типа CWW/Y/A 1702

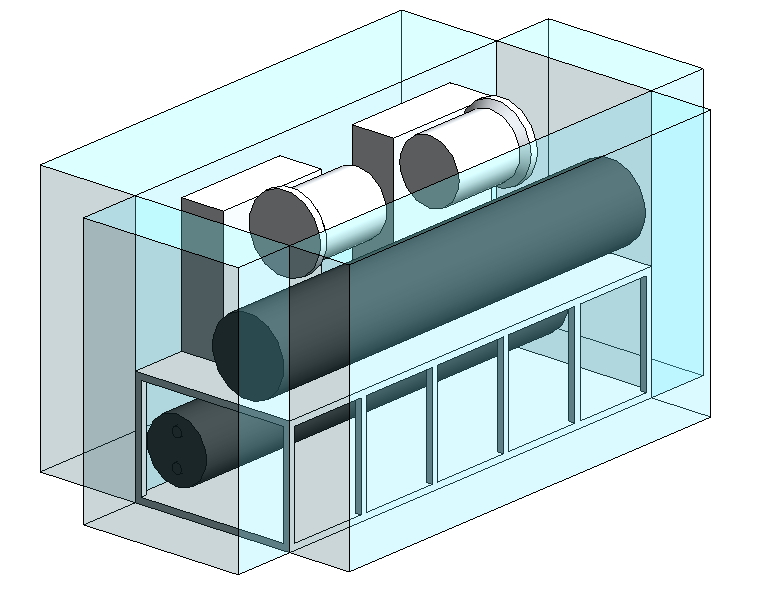

Версия Revit 2017. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.
Чиллеры и тепловые насосы серии CWW/Y/А 1302÷4802 холодопроизводительностью 280-1289 кВт, работающие на хладагенте R413A, предназначены для обслуживания предназначены для обслуживания коммерческих зданий и промышленных систем, которым требуются высокопроизводительные агрегаты.
Данные агрегаты отличаются высокой энергоэффективностью класса А, и показателем EER выше 5,05, что обеспечивается применением таких специальных технических решений, как кожухотрубный теплообменник затопленного типа и одновинтовой компрессор с шестерней-сателлитом.
Агрегаты оснащены винтовыми компрессорами последнего поколения, кожухотрубными теплообменниками и патрубками для подсоединения к градирне или водопроводу, могут оснащаться различными дополнительными принадлежностями, устанавливаемыми на заводе или поставляемыми отдельно, таких как охладитель перегретого пара, рекуператор для полной утилизации тепла, устройство плавного пуска и устройство для работы в режиме теплового насоса. Данные агрегаты, отличающиеся оптимизированным положением каждого компонента в целях облегчения технического обслуживания, обладают компактной конструкцией, подходящей для установки агрегата внутри помещения. Агрегаты могут оснащаться такими дополнительными принадлежностями, как устройства инверторного управления на одном или двух винтовых компрессорах. Одиночный инвертор оснащен синхронизатором, который позволяет увеличить срок службы компрессора, обеспечивая его надежный пуск и значительно уменьшая пусковой ток агрегата. Двойной инвертор позволяет, помимо указанных выше функций, увеличить производительность агрегата того же типоразмера, делая его подходящим для различных потребностей.
Особенности:
- самонесущая рама из оцинкованной стали с защитным полиэфирным порошковым покрытием
- винтовые компрессоры с фильтром на стороне всасывания, смотровым окном для контроля уровня и состояния масла, устройством тепловой защиты, запорным клапаном на стороне нагнетания и устройством плавного регулирования производительности
- конденсатор в виде кожухотрубного теплообменника с легко съемными чугунными крышками, обеспечивающими доступ для технического обслуживания
- высокоэффективный кожухотрубный испаритель с одним холодильным контуром и одним водяным с дифреле протока воды
- запорные вентили на линии всасывания, нагнетания и жидкостной
- электронный терморегулирующий вентиль
- цифровые манометры высокого и низкого давлений
- отсек с электроаппаратурой, содержащий: сблокированный с дверцей главный выключатель, плавкие предохранители и тепловые реле для защиты компрессоров
- микропроцессорная система управления
