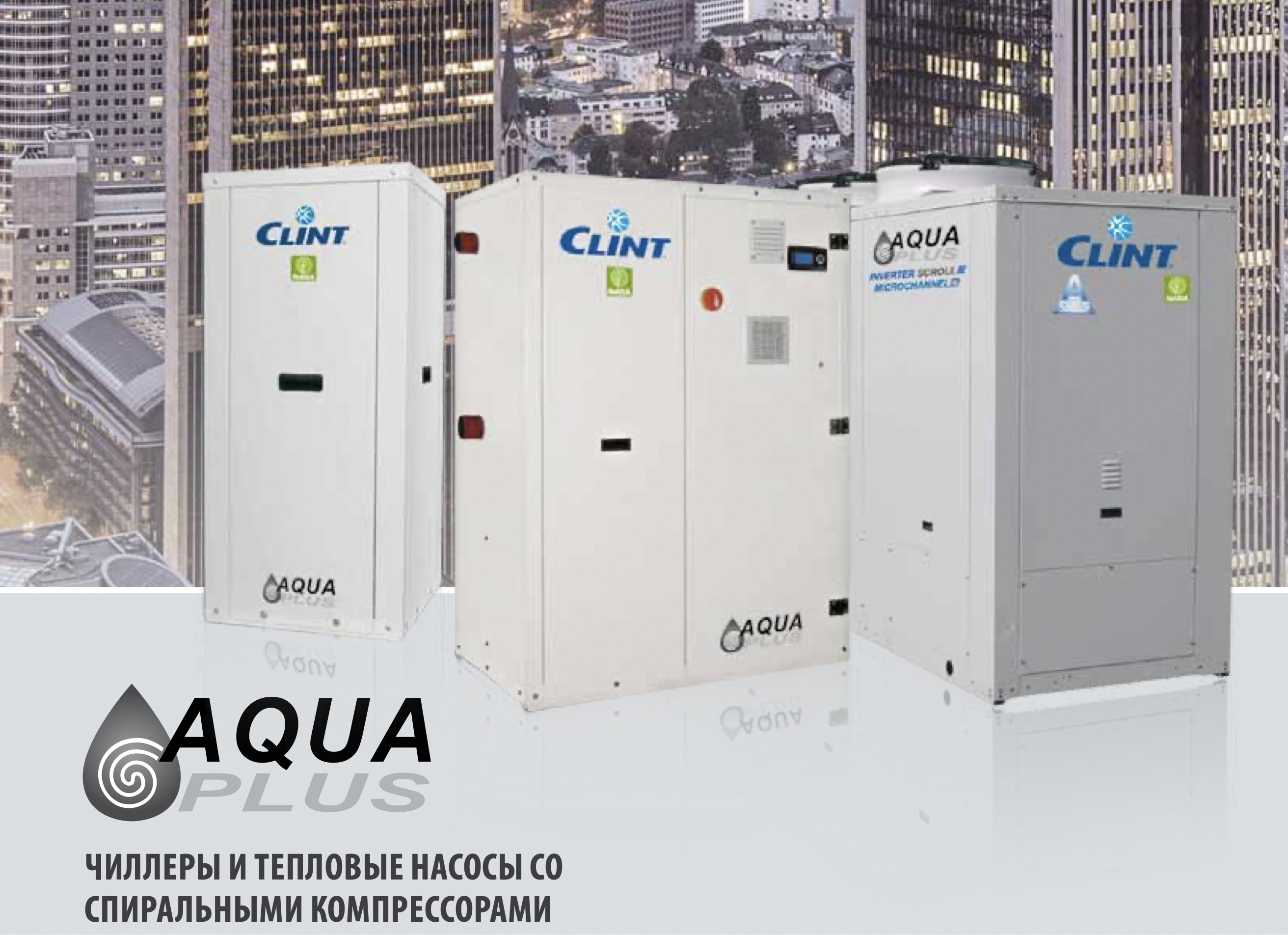

Чиллеры и тепловые насосы с осевыми вентиляторами CLINT CHA/IK 172-574-P

Name: Чиллеры и тепловые насосы с осевыми вентиляторами CLINT CHA/IK 172-574-P
Brand: Clint Montair

Обновлено в 2022 году

Описание

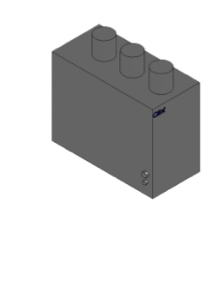

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.


rfa	chillersosevymiventilyatoramichaik172-574.rfa	656 KB	Revit 2019
rvt	sbornayaspecifikaciyaingeohodv1.rvt	7.5 MB	Revit 2019
dyn	Скрипт установок CHA.dyn	56 KB	—
pdf	BIM_Инструкция_CH_Ингеохолод.pdf	6.3 MB	—

Наименование	Clint Типоразмер	Испаритель Падение давления	Испаритель Расход воды	Компрессоры Количество	Компрессоры Френоновые контуры	Охлаждение (EN14511) Потребляющая мощность	Охлаждение (EN14511) Холодопроиводительность	Охлаждение Потребляемая мощность	Охлаждение Холодопроизводительность (4)	Электрические характристики Макс. рабочий ток	Электрические характристики Пусковой ток
172 P	1	41.0 Па	2380.0 л/с	2	1	15400 Вт	49600 Вт	15400 Вт	49900 Вт	45 А	128 А
192	2	40.0 Па	2760.0 л/с	2	1	17900 Вт	57400 Вт	17900 Вт	57000 Вт	45 А	128 А
212	3	32.0 Па	3140.0 л/с	2	1	20200 Вт	65400 Вт	20200 Вт	65700 Вт	54 А	176 А
232	4	39.0 Па	3570.0 л/с	2	1	23400 Вт	74400 Вт	23400 Вт	74800 Вт	54 А	176 А
272	5	47.0 Па	4100.0 л/с	2	1	26700 Вт	85400 Вт	26700 Вт	85900 Вт	63 А	187 А

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1 mm
Ширина	1 mm
Длина	1 mm
Вес	1 g
Диаметр	1 mm
Общие характеристики
Table	CHAIKA
Агрегат с насосом Подсоед. по воде	1 1/2''
Изготовитель	Clint
Испаритель_Подсоед. по воде	2 1/2''
Комментарии к типоразмеру	Чиллер с осевым вентилятором спиральным компрессором и пластинчатым теплообменником
