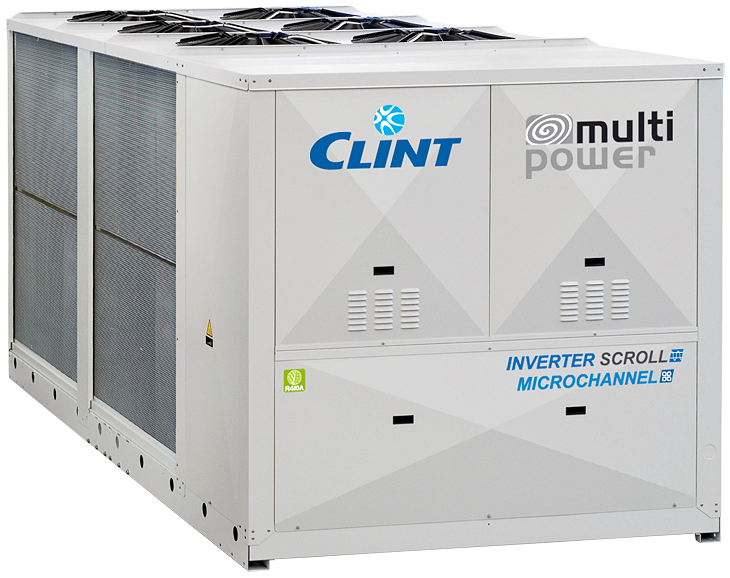

Чиллер с осевыми вентиляторами CLINT CHA/K 726 - 36012 только охлаждение. CHA/K/SSL 726 - 36012 только охлаждение, сверхмалошумное исполнение. CHA/K/WP 726 - 36012 реверсивный тепловой насос. CHA/K/W 726 - 36012. Опции: MN Манометры высокого и низкого давлений. CR Пульт дистанционного управления. RP Металлические решетки для защиты конденсатора. RP Металлические решетки для защиты конденсатора. AG Резиновые виброизолирующие опоры. AM Пружинные виброизолирующие опоры. FL Реле протока.

Обновлено в 2022 году

Описание

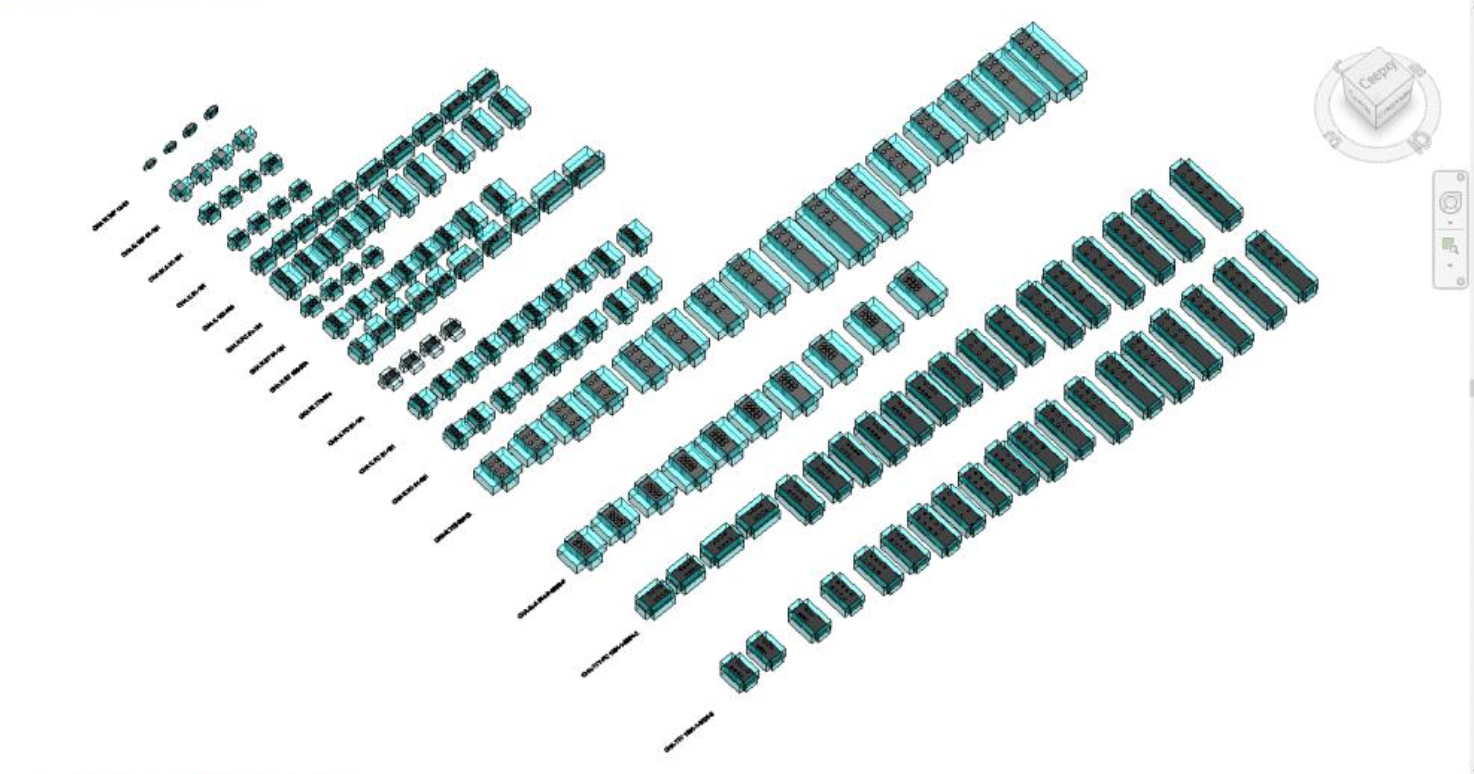

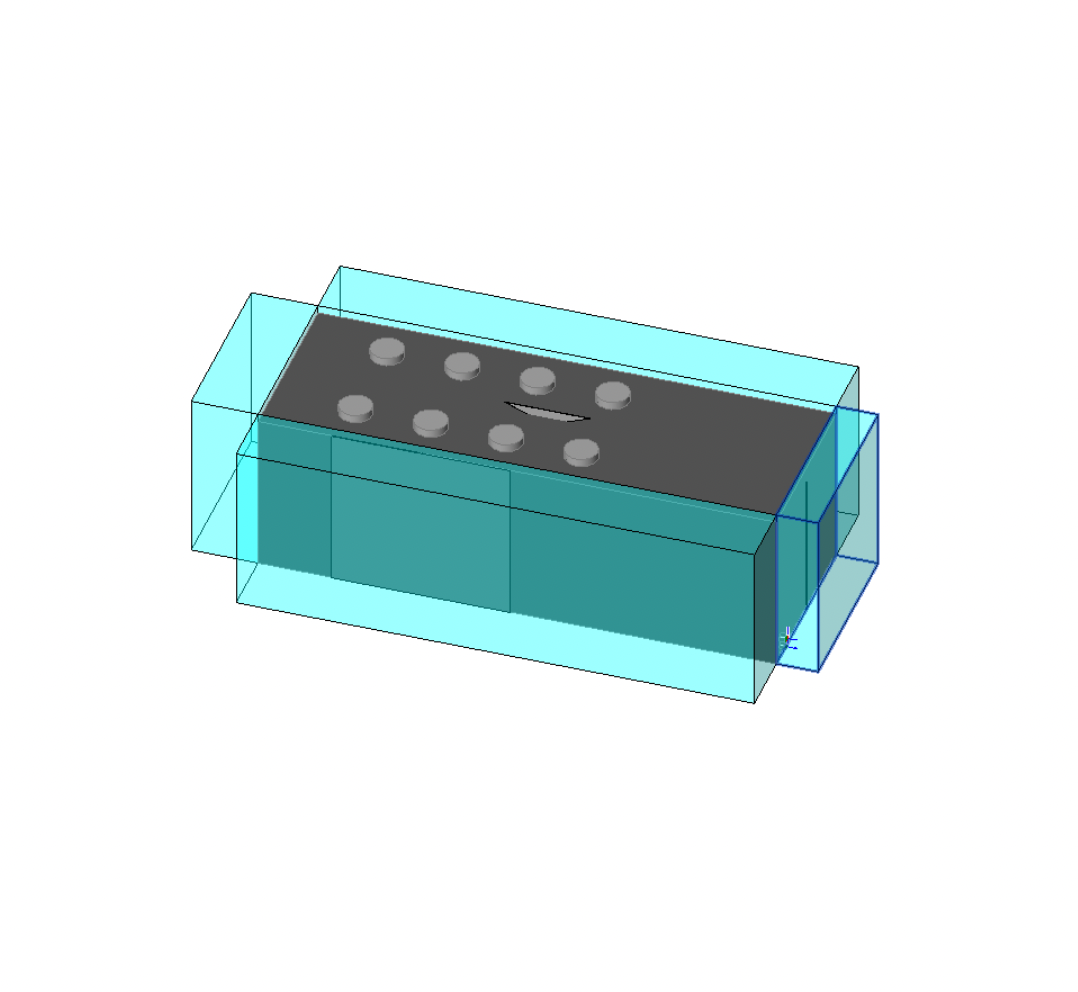

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Наименование и марка для спецификации заполняются с помощью скрипта Dynamo.


rfa	chillersosevymiventilyatoramichak726-36012.rfa	788 KB	Revit 2019
rvt	sbornayaspecifikaciyaingeohodv2.rvt	12.6 MB	Revit 2019
dyn	CHA_V2.dyn	55 KB	—
pdf	BIM_ИНСТРУКЦИЯ_ИНГЕОХОЛОД.pdf	4.7 MB	—

Наименование	Clint Типоразмер	Нагрев (EN14511) COP	Нагрев (EN14511) SCOP	Нагрев (EN14511) Потребляемая мощность	Нагрев (EN14511) Теплопроизводительность	Нагрев COP	Нагрев Потребляемая мощность	Нагрев Теплопроизводительность	Охлаждение (EN14511) EER	Охлаждение (EN14511) ESSER	Охлаждение (EN14511) Потребляющая мощность	Охлаждение (EN14511) Холодопроиводительность	Охлаждение EER	Охлаждение Потребляемая мощность	Охлаждение Холодопроизводительность (4)
726	1	3.88	4.79	248000 Вт	64000 Вт	3.88	248000 Вт	64000 Вт	3.32	4.24	247000 Вт	74000 Вт	3.32	248000 Вт	73000 Вт
786	2	3.86	4.96	282000 Вт	73000 Вт	3.86	282000 Вт	73000 Вт	3.43	4.47	281000 Вт	82000 Вт	3.43	282000 Вт	81000 Вт
826	3	3.9	5.13	335000 Вт	86000 Вт	3.9	335000 Вт	86000 Вт	3.4	4.57	334000 Вт	98000 Вт	3.4	335000 Вт	97000 Вт
906	4	3.8	5.2	403000 Вт	106000 Вт	3.8	403000 Вт	106000 Вт	3.42	4.69	402000 Вт	117000 Вт	3.42	403000 Вт	116000 Вт
1048	5	3.83	5.27	509000 Вт	133000 Вт	3.83	509000 Вт	133000 Вт	3.34	4.69	507000 Вт	152000 Вт	3.34	509000 Вт	150000 Вт

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1 mm
Ширина	1 mm
Длина	1 mm
Вес	1 g
Диаметр	1 mm
Общие характеристики
Изготовитель	Clint
Испаритель Падение давления	38.0 Па
Испаритель Расход воды	9360.0 л/с
Комментарии к типоразмеру	Чиллер и тепловой насос с осевыми вентиляторами, спиральными компрессорами и кожухотрубными теплообменниками
Ступени производительности	Бесступенчатое
