Дестратификатор BALLU BDS-1-S

Name: Дестратификатор BALLU BDS-1-S
Brand: Ballu

Обновлено в 2018 году

Описание

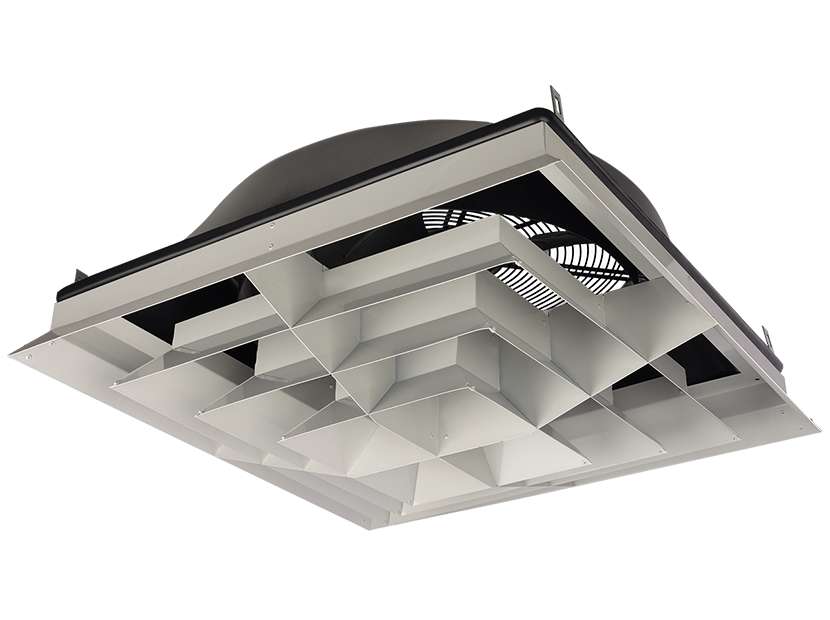

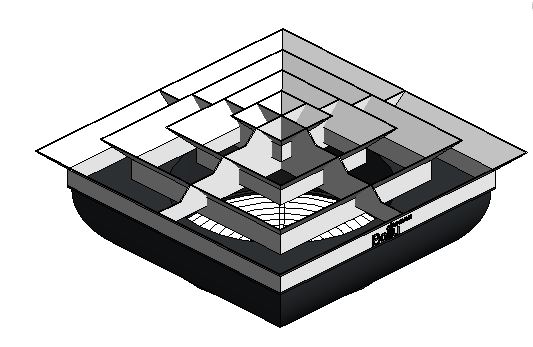

Версия Revit 2016. Представленное семейство моделей разработано с учетом рекомендаций производителя и правил оформления строительной документации. Семейство выполнено в двух уровнях детализации с УГО по ГОСТ 21.210-201. Выполнена визуализация воздушной струи воздуха. Дестратификатор Ballu BDS-1-S оснащен трех скоростным внешнероторным двигателем, который обеспечивает высокую производительность 8700 м3/ч и формирует мощный поток воздуха до 25 м в длину, а металлическая решетка-анемостат равномерно распределяет воздушный поток во всех направлениях. Современный корпус из промышленного ABS пластика, обеспечивает безупречный внешний вид прибора на протяжении всего срока службы. Дестратификатор Ballu BDS-1 удобно подвесить с помощью универсального кронштейна BHP-B2, металлических тросов, шпилек и скоб.

Файлы для скачивания


rfa	r2016_v1_ballu_destratifikator.rfa	1.6 MB	Revit 2016
rvt	r2016_v1_ballu_shablon_s_modelyami_i_specifikaciey_bds.rvt	7.8 MB	Revit 2016
ifc	v1_ballu_destratifikator_bds-1-s.ifc	424 KB	IFC2X3

Типоразмеры (2)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Код для таблицы поиска
BDS-1	BDS-1	Дестратификатор BDS-1	350 Вт	0.35 кВт	7500 м³/ч	41
BDS-1-S	BDS-1-S	Дестратификатор BDS-1-S	260 Вт	0.26 кВт	8700 м³/ч	42

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Оборудование
Материалы	Металл, Пластик
Каталог	Перейти
Документация	Перейти
Размеры
Высота	350 mm
Ширина	757 mm
Длина	757 mm
Вес	18000 g
Общие характеристики
Группирование ADSK Группирование	ОВ
Масса ADSK Масса	18
Напряжение ADSK Напряжение	220 В
Ток ADSK Ток	2 А
Единица измерения ADSK_Единица измерения	шт.
