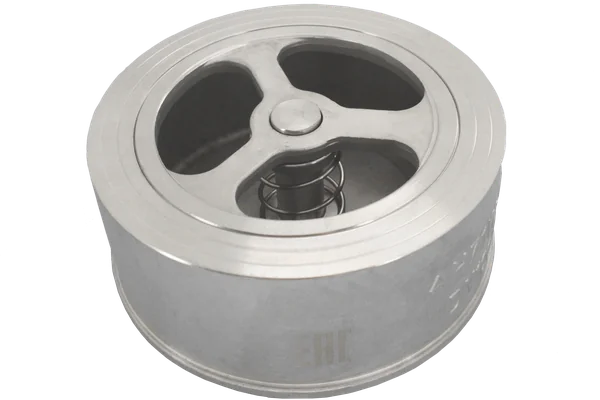

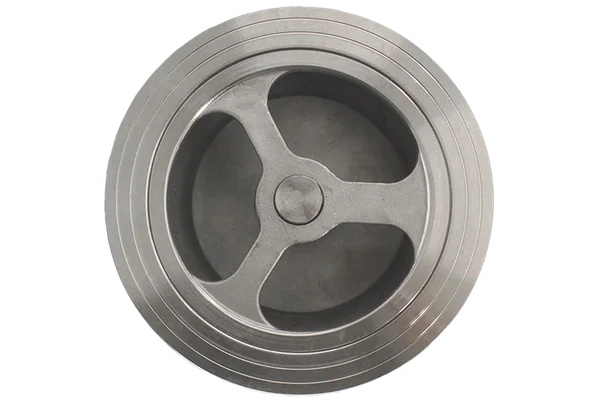

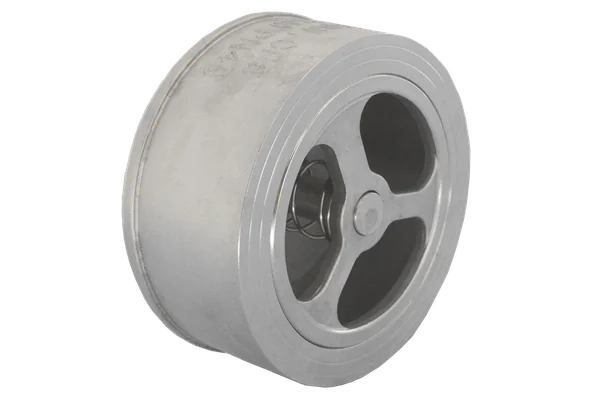

Обратный клапан межфланцевый тарельчатый нержавеющий, AISI304 DN 100 (4"), (CF8), PN25

Name: Обратный клапан межфланцевый тарельчатый нержавеющий, AISI304 DN 100 (4"), (CF8), PN25
Brand: Newkey

Обновлено 8 месяцев назад

Описание

Обратный клапан межфланцевый тарельчатый нержавеющий, AISI304 DN 100 (4"), (CF8), PN25 предназначен для пропуска рабочей среды в одном направлении и автоматического предотвращения её обратного движения. Он защищает систему от гидроударов, слива жидкости и сбоев в работе оборудования. Такие клапаны работают без участия оператора и широко применяются в системах водоснабжения, отопления, вентиляции и в промышленных трубопроводах. Тарельчатые обратные клапаны серии NK-CSP100/4 используют в конструкции плоский запорный элемент (тарелку), который перекрывает поток при изменении его направления. Тарелка подпружинена, что позволяет клапану автоматически закрываться даже при горизонтальной или вертикальной установке, без зависимости от направления потока под действием силы тяжести. Благодаря этому клапаны удобны в монтаже и подходят для установки в любых пространственных ориентациях. Конструкция проста, компактна и обеспечивает надёжную работу в системах с жидкими и газообразными средами.

Файлы для скачивания


rfa	DN100.rfa	524 KB	Revit 2025
dwg	DN100.dwg	150 KB	AutoCAD 2018+
STEP	DN100.STEP	663 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	64 mm
Ширина	159 mm
Длина	159 mm
Диаметр	95 mm
Параметры в файлах моделей
TypeName	DN100
