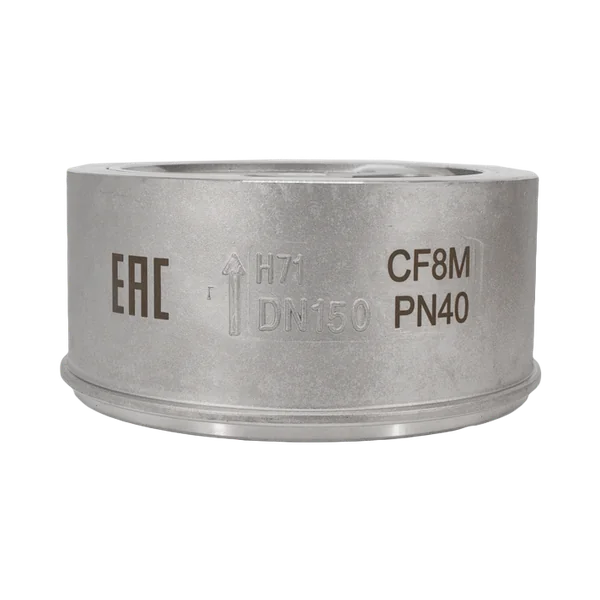

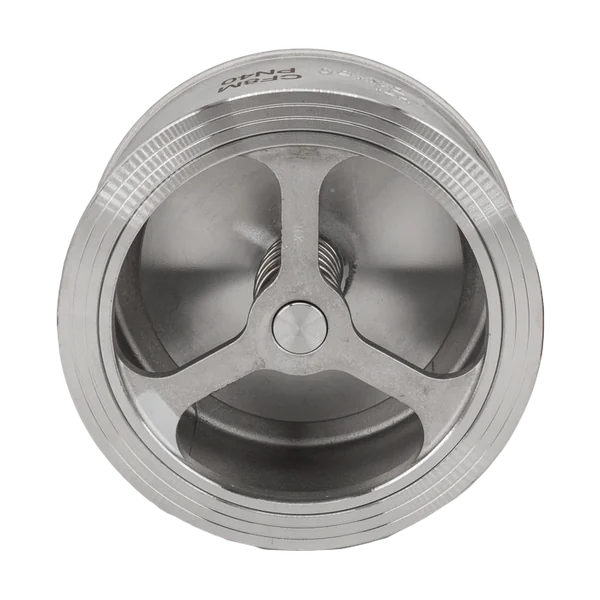

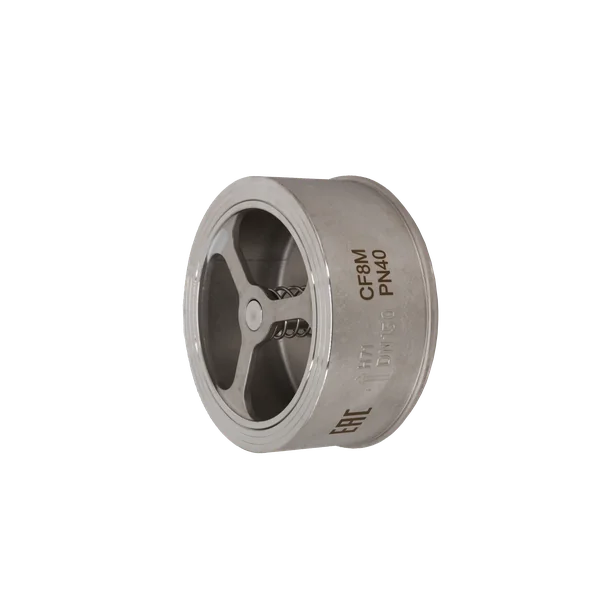

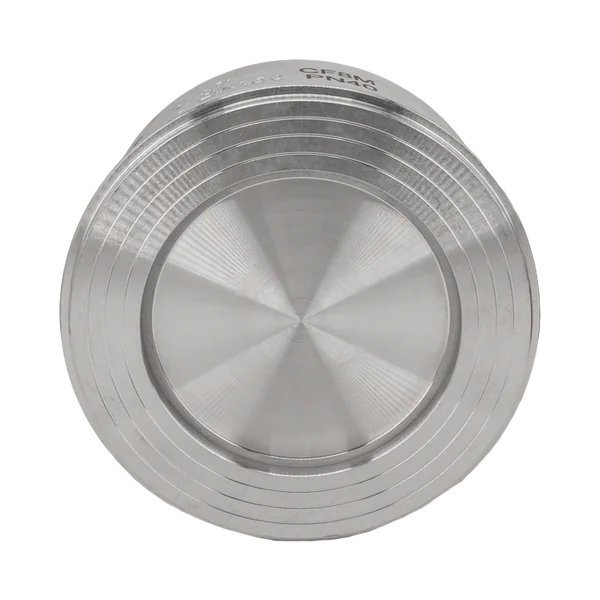

Обратный клапан межфланцевый тарельчатый нержавеющий, AISI316 DN 150 (6"), (CF8M), PN25/PN40

Name: Обратный клапан межфланцевый тарельчатый нержавеющий, AISI316 DN 150 (6"), (CF8M), PN25/PN40
Brand: Newkey

Обновлено 8 месяцев назад

Описание

Обратный клапан межфланцевый тарельчатый нержавеющий, AISI316 DN 150 (6"), (CF8M), PN25/PN40 предназначен для пропуска рабочей среды в одном направлении и автоматического предотвращения её обратного движения. Он защищает систему от гидроударов, слива жидкости и сбоев в работе оборудования. Такие клапаны работают без участия оператора и широко применяются в системах водоснабжения, отопления, вентиляции и в промышленных трубопроводах. Тарельчатые обратные клапаны серии NK-CSP150/6 используют в конструкции плоский запорный элемент (тарелку), который перекрывает поток при изменении его направления. Тарелка подпружинена, что позволяет клапану автоматически закрываться даже при горизонтальной или вертикальной установке, без зависимости от направления потока под действием силы тяжести. Благодаря этому клапаны удобны в монтаже и подходят для установки в любых пространственных ориентациях. Конструкция проста, компактна и обеспечивает надёжную работу в системах с жидкими и газообразными средами.

Файлы для скачивания


rfa	DN150.rfa	532 KB	Revit 2025
dwg	DN150.dwg	146 KB	AutoCAD 2018+
STEP	DN150.STEP	655 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	93 mm
Ширина	209 mm
Длина	209 mm
Диаметр	135 mm
Параметры в файлах моделей
TypeName	DN150
