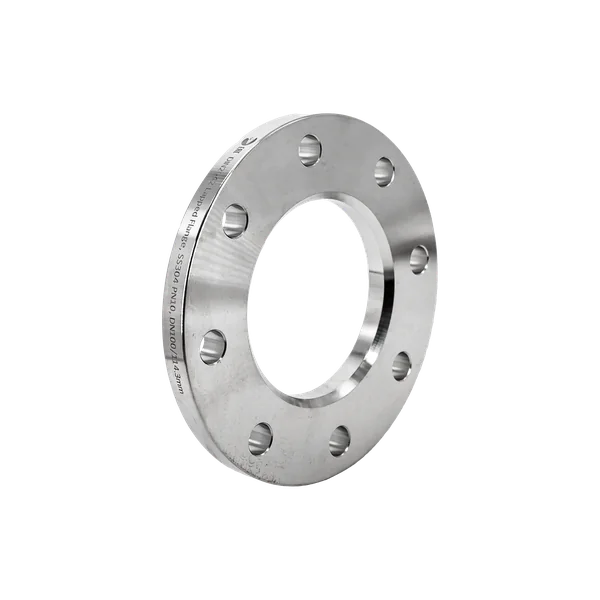

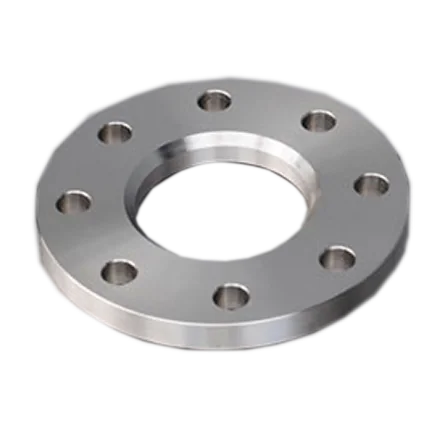

Фланец свободный DIN2642 нержавеющий, AISI304 DN 100 (4") (114,3мм), (CF8), РN10

Name: Фланец свободный DIN2642 нержавеющий, AISI304 DN 100 (4") (114,3мм), (CF8), РN10
Brand: Newkey

Обновлено 8 месяцев назад

Описание

Фланцы — это элементы трубопроводной арматуры, предназначенные для съёмного соединения труб, оборудования и арматуры. Они обеспечивают надёжное, герметичное и обслуживаемое соединение, особенно в системах с высоким давлением и температурой. Фланцы серии NK-FLD100/4 используются в промышленности, тепло- и водоснабжении, на магистралях с агрессивными средами и там, где требуется периодический доступ к трубопроводу. Фланец свободный DIN2642 нержавеющий, AISI304 DN 100 (4") (114,3мм), (CF8), РN10 используется совместно с плоской приварной втулкой или торцевым патрубком. Такое исполнение упрощает монтаж, позволяет разворачивать фланец вокруг оси и удобно при ограниченном пространстве. Применяются в пищевой, фармацевтической, химической и водоподготовительной промышленности.

Файлы для скачивания


rfa	DN100_3D_RFA.rfa	484 KB	Revit 2025
dwg	DN100_3D_DWG.dwg	54 KB	AutoCAD 2018+
STEP	DN100_3D_STEP.STEP	130 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	220 mm
Ширина	18 mm
Длина	220 mm
Вес	3510 g
Диаметр	119 mm
Параметры в файлах моделей
TypeName	DN100_3D_RFA
