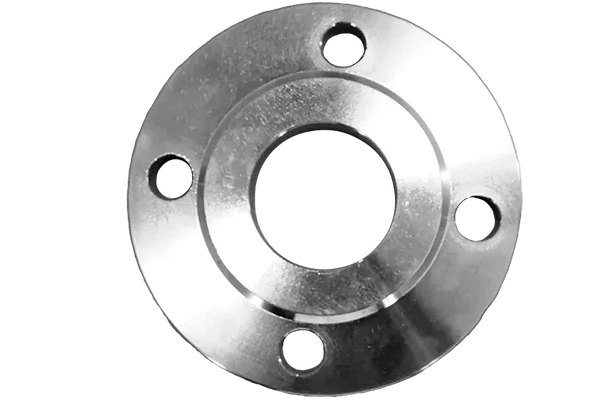

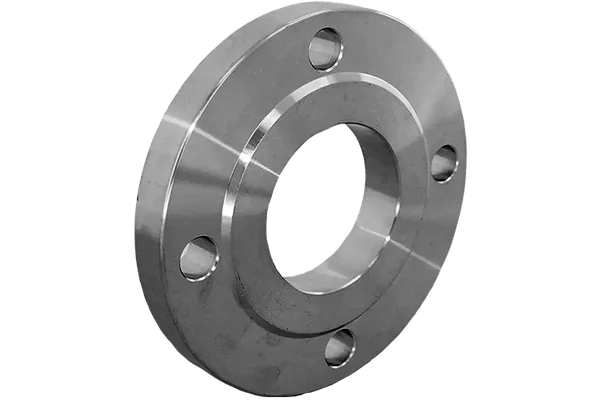

Фланец пл. с зеркалом нержавеющий, AISI304 DN50 (2") (57мм), (CF8), РN16

Name: Фланец пл. с зеркалом нержавеющий, AISI304 DN50 (2") (57мм), (CF8), РN16
Brand: Newkey

Обновлено 8 месяцев назад

Описание

Фланцы — это элементы трубопроводной арматуры, предназначенные для съёмного соединения труб, оборудования и арматуры. Они обеспечивают надёжное, герметичное и обслуживаемое соединение, особенно в системах с высоким давлением и температурой. Фланцы серии NK-F50/4 используются в промышленности, тепло- и водоснабжении, на магистралях с агрессивными средами и там, где требуется периодический доступ к трубопроводу. Фланец пл. с зеркалом нержавеющий, AISI304 DN50 (2") (57мм), (CF8), РN16 по ГОСТ 12820-80 — это универсальный тип фланцев, привариваемый к трубопроводу по плоскости торца. Применяются при средних давлениях и температурах, имеют простую конструкцию и удобны в монтаже.

Файлы для скачивания


rfa	DN_3D_RFA.rfa	456 KB	Revit 2025
dwg	DN_3D_DWG.dwg	38 KB	AutoCAD 2018+
STEP	DN50_3D_STEP.STEP	41 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	160 mm
Ширина	160 mm
Длина	22 mm
Вес	2580 g
Диаметр	59 mm
Параметры в файлах моделей
TypeName	DN_3D_RFA
