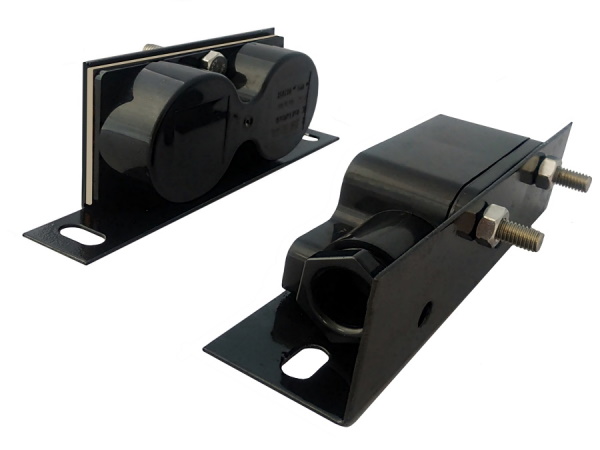

Датчики положения магнитогерконовые ДПМГ-2 NAMUR АТФЕ.425119.159

Name: Датчики положения магнитогерконовые ДПМГ-2 NAMUR АТФЕ.425119.159
Brand: Магнито-Контакт

Обновлено в 2022 году

Описание

ДПМГ-2 NAMUR предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.
Блок геркона может изготавливаться с контактами NAMUR, обеспечивающими логическое распознавание типичных неисправностей линии: обрыва и короткого замыкания (КЗ).
Датчики рассчитан для эксплуатации при температурах окружающего воздуха от -65 до +60°С.
Степень защиты оболочки по ГОСТ 14254-2015 (IEC60529:2013) IP66/IP68.
Варианты исполнения
Исп.40 контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 40 мм
Исп.100 контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 100 мм
Исп. 200 контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 200 мм.

Файлы для скачивания


rfa	position sensor dpmg_2_namur.rfa	436 KB	Revit 2019
rvt	spetsifikatsiya.rvt	7.6 MB	Revit 2019
ifc	position sensor dpmg_2.ifc	14 KB	IFC2X3
pdf	passport dpmg_2.pdf	299 KB	—
pdf	declaration dpmg_2.pdf	1.5 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Пластик
Сайт производителя	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	52 mm
Ширина	55 mm
Длина	160 mm
Вес	3250 g

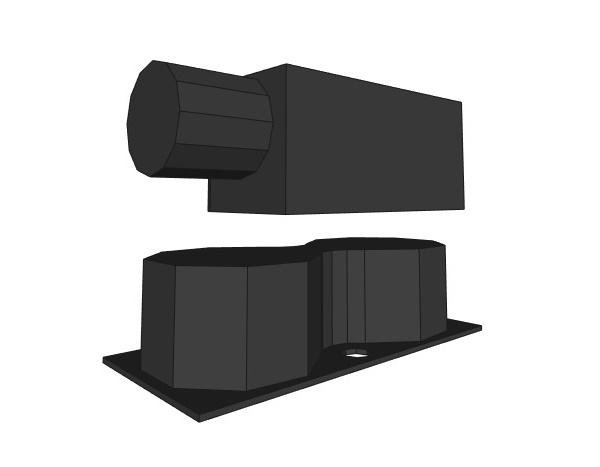

Параметры в файлах моделей
Трапеция длинная	False
Изготовитель	НПП «МАГНИТО-КОНТАКТ»
МК04	False
Цвет	Чёрный
TypeName	ДПМГ-2 NAMUR
