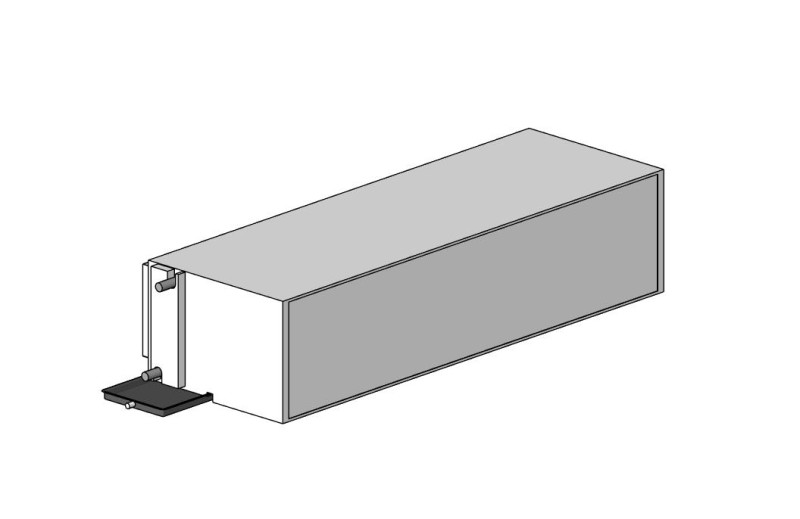

Фанкойл канальный высоконапорный двухтрубный и четырехтрубный KF-FCU 061...314-C2(4)HB3-HSL

Name: Фанкойл канальный высоконапорный двухтрубный и четырехтрубный KF-FCU 061...314-C2(4)HB3-HSL
Brand: KORF

Обновлено 2 дня назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО).

Файлы для скачивания


rfa	KORF_ФанкойлКанальныйВысоконапорный_KF-FCU-76_397-C2HB4-HSL.rfa	616 KB	Revit 2018
rfa	KORF_ФанкойлКанальныйВысоконапорный_KF-FCU-061_314-C4HB3-HSL.rfa	624 KB	Revit 2018
txt	KORF_ФанкойлКанальныйВысоконапорный_KF-FCU-061_314-C4HB3-HSL.txt	6 KB	—
txt	KORF_ФанкойлКанальныйВысоконапорный_KF-FCU-76_397-C2HB4-HSL.txt	6 KB	—

Типоразмеры (10)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Тепловая мощность ADSK_Тепловая мощность	Холодильная мощность ADSK_Холодильная мощность	Высота	Глубина	Длина	Уровень шума
KF-FCU-076-C2HB4-HSL	KF-FCU-076-C2HB4-HSL	39	39	Фанкойл канальный высоконапорный 2-х трубный, Qт=12 кВт; Qх=7.6 кВт	0.21 кВт	0.21 кВ·А	12.00 кВт	7.60 кВт	280 мм	563 мм	1080 мм	48 д(БА)
KF-FCU-101-C2HB4-HSL	KF-FCU-101-C2HB4-HSL	42	42	Фанкойл канальный высоконапорный 2-х трубный, Qт=15.5 кВт; Qх=10.1 кВт	0.32 кВт	0.32 кВ·А	15.50 кВт	10.10 кВт	280 мм	563 мм	1280 мм	50 д(БА)
KF-FCU-118-C2HB4-HSL	KF-FCU-118-C2HB4-HSL	49	49	Фанкойл канальный высоконапорный 2-х трубный, Qт=18.3 кВт; Qх=11.8 кВт	0.40 кВт	0.40 кВ·А	18.30 кВт	11.80 кВт	280 мм	563 мм	1380 мм	51 д(БА)
KF-FCU-142-C2HB4-HSL	KF-FCU-142-C2HB4-HSL	55	55	Фанкойл канальный высоконапорный 2-х трубный, Qт=22.4 кВт; Qх=14.2 кВт	0.57 кВт	0.57 кВ·А	22.40 кВт	14.20 кВт	280 мм	563 мм	1580 мм	55 д(БА)
KF-FCU-166-C2HB4-HSL	KF-FCU-166-C2HB4-HSL	62	62	Фанкойл канальный высоконапорный 2-х трубный, Qт=25.33 кВт; Qх=16.62 кВт	0.64 кВт	0.64 кВ·А	25.33 кВт	16.62 кВт	280 мм	563 мм	1780 мм	58 д(БА)

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Холодильная техника
Материалы	Металл, Прочее, Пластик
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Материал_Условный_Серый
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KORF
