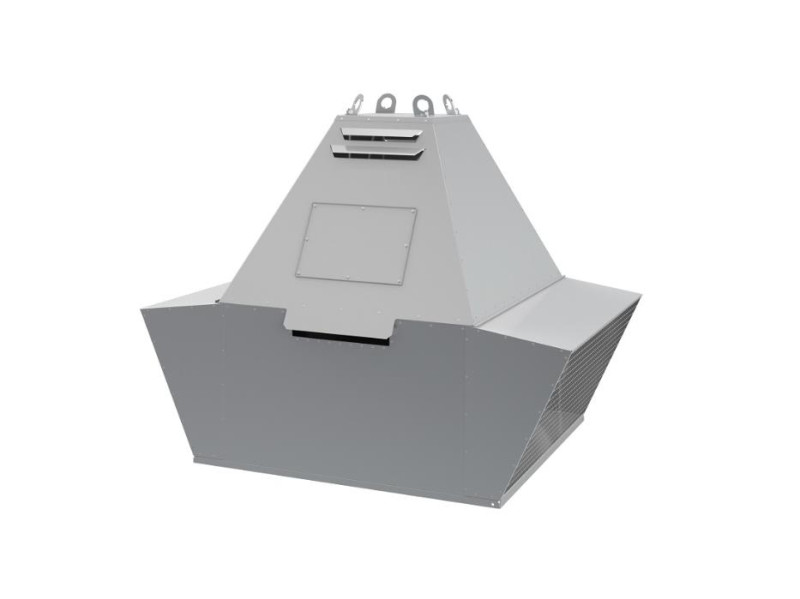

Вентилятор дымоудаления крышный с выбросом в стороны KDS-DU

Name: Вентилятор дымоудаления крышный с выбросом в стороны KDS-DU
Brand: KORF

Обновлено 4 часа назад

Описание

Версия Autodesk Revit 2018. В моделях проработаны условные обозначения (УГО) на разных уровнях детализации. Исполнения и опции выбираются в параметрах экземпляра с помощью выпадающих списков и галочек.

Файлы для скачивания


rfa	KORF_Вентилятор дымоудаления с выбросом в стороны_KDS_DU.rfa	1.9 MB	Revit 2018
pdf	KORF_Инструкция_KDS_KDV_DU_V2.pdf	1.5 MB	—
txt	KORF_Вентилятор дымоудаления с выбросом в стороны_KDS_DU.txt	48 KB	—

Типоразмеры (70)

Наименование	Ток ADSK Ток	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Высота	Диаметр
KDS-35H-0.25x15	1 А	250 Вт	250 В·А	1325	678 мм	355 мм
KDS-35H-0.55x15	2 А	550 Вт	550 В·А	1360	678 мм	355 мм
KDS-35K-1.5x30	4 А	1500 Вт	1500 В·А	2850	678 мм	355 мм
KDS-35H-2.2x30	5 А	2200 Вт	2200 В·А	2855	678 мм	355 мм
KDS-40K-0.25x15	1 А	250 Вт	250 В·А	1325	791 мм	400 мм

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Сайт производителя	Перейти
Общие характеристики
400	♥ : 400 C
600	♥ : 600 С
AC	♤ : Кислотостойкий (AC)
Количество ADSK Количество	1
Материал ADSK Материал	ТГ_Серый_221-221-221
