Функциональный блок AB в литом корпусе (V)

Name: Функциональный блок AB в литом корпусе (V)
Brand: ДКС

Обновлено в 2022 году

Описание

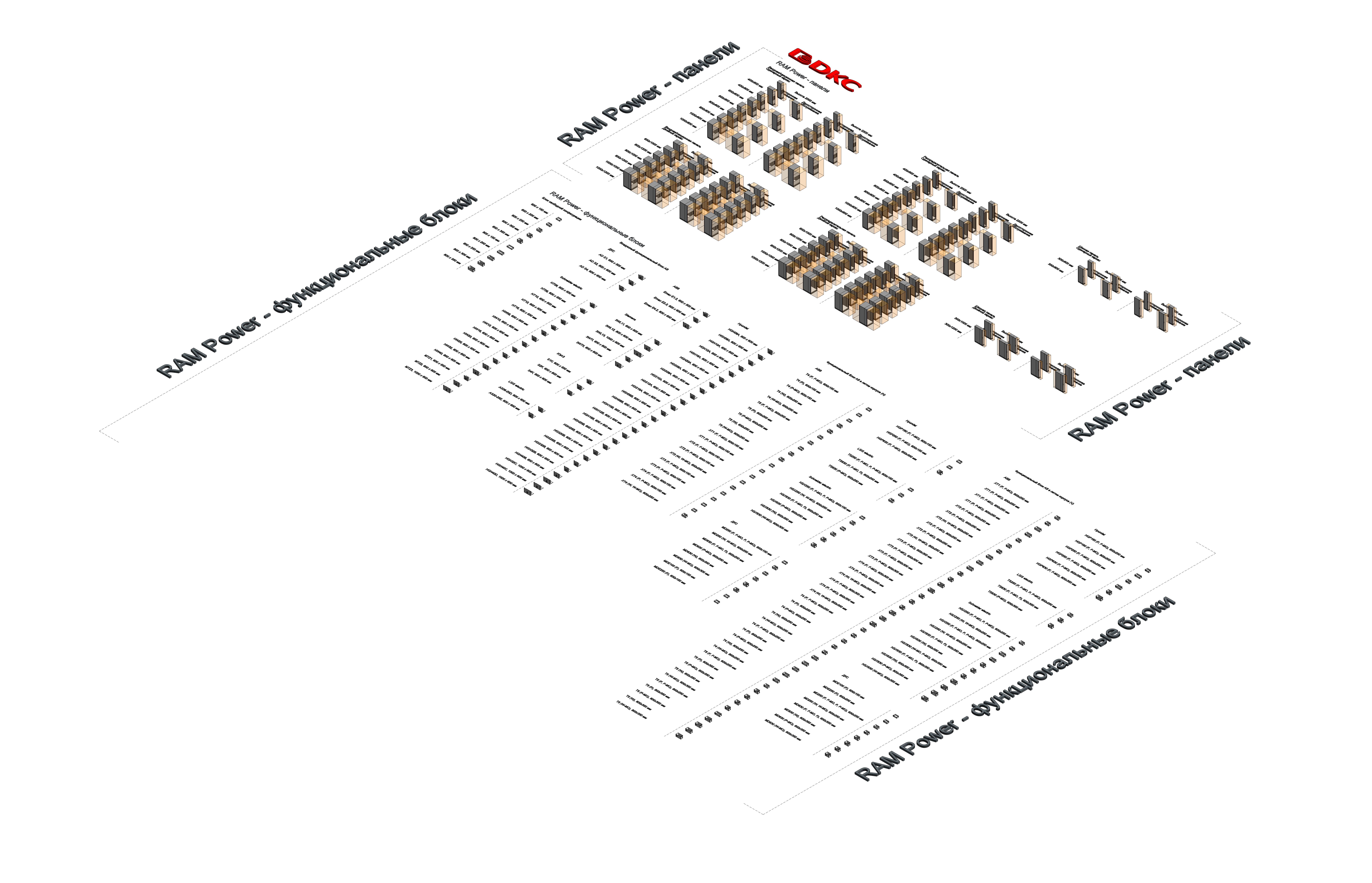

При моделировании применялись общие параметры из ФОП 2019. Модели разработаны в Autodesk Revit 2019. В каталоге настроены все необходимые автоматические ведомости для подсчета всех комплектующих. «RAM power» — система, предназначенная для построения низковольтных комплектных устройств (НКУ) на токи до 6300 А в соответствии с новым стандартом ГОСТ P МЭК 61439. Отличительная особенность системы - огромный выбор готовых функциональных блоков для монтажа большинства серий автоматических выключателей, таких как 3VT, 3WL/3WT, Compact NS/NSX, Masterpact NW/NT, Tmax XT, T, Emax E. Организация внутреннего секционирования до степени 4b предотвращает распространение электрической дуги и обеспечивает безопасность обслуживающего персонала.

Файлы для скачивания


rvt	nvo_rampower_korpusy_vvodnayaraspredelitelnayashinnaya_fb_dkc.rvt	184.6 MB	Revit 2019
rfa	nvo_rampower_funkcionalnyyblok_abvlitomkorpuse_v_dkc.rfa	2.1 MB	Revit 2019
ifc	nvo_rampower_funkcionalnyyblok_abvlitomkorpuse_v_dkc.ifc	10.4 MB	IFC2X3
txt	nvo_rampower_funkcionalnyyblok_abvlitomkorpuse_v_dkc.txt	164 KB	—
pdf	dkc-instruktsiya_po_rabote_s_modelyami.pdf	2.3 MB	—

Типоразмеры (68)

Наименование	03_Номинальный ток	05_Производитель силовых аппаратов	Наименование ADSK Наименование	Максимальное количество АВ в блоке
ABB, XT1 (F, F-MO), 600х250	71	A	Функциональный блок AB в литом корпусе (V), ABB, XT1 (F, F-MO), 600х250	5
ABB, XT1 (P, P-MO), 600х250	71	A	Функциональный блок AB в литом корпусе (V), ABB, XT1 (P, P-MO), 600х250	3
ABB, XT1 (F, F-MO), 800х250	71	A	Функциональный блок AB в литом корпусе (V), ABB, XT1 (F, F-MO), 800х250	8
ABB, XT1 (P, P-MO), 800х250	71	A	Функциональный блок AB в литом корпусе (V), ABB, XT1 (P, P-MO), 800х250	4
ABB, XT2 (F, F-MO), 600х250	71	A	Функциональный блок AB в литом корпусе (V), ABB, XT2 (F, F-MO), 600х250	4

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Шкафы и боксы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
02_Установка_A	02 : A - вертикальный односторонний
02_Установка_B	02 : B - вертикальный двустронний
06_Номер схемного решения_1 часть_0	06 : 0xx - общесекционное устройство
06_Номер схемного решения_1 часть_2	06 : 2хх - АВ в литом корпусе
06_Номер схемного решения_1 часть_7	06 : 7xx - АВ в литом корпусе с пускорегулятором
