Конвектор Gekon Эко внутрипольный (замкнутого типа)

Обновлено 3 часа назад

Описание

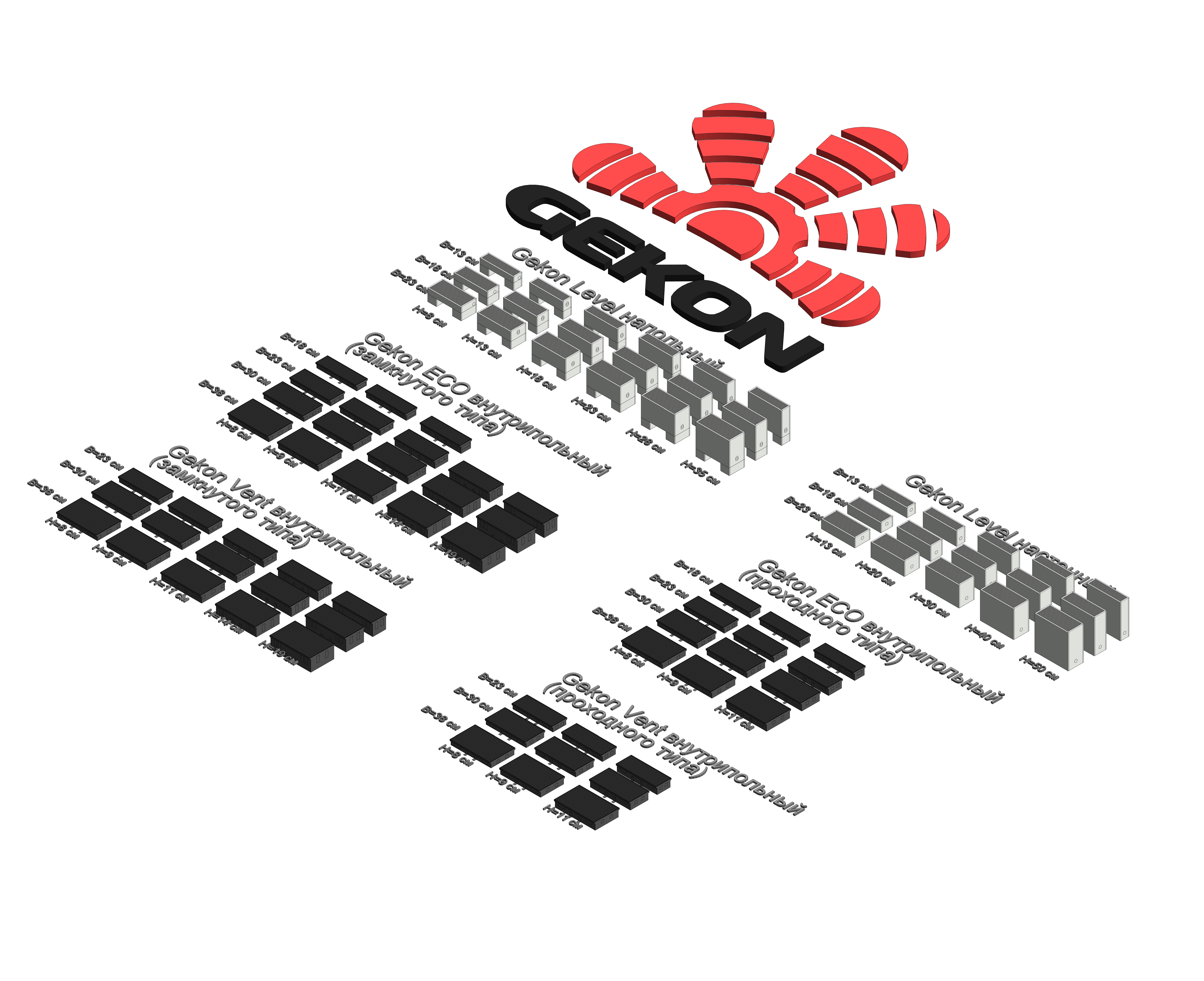

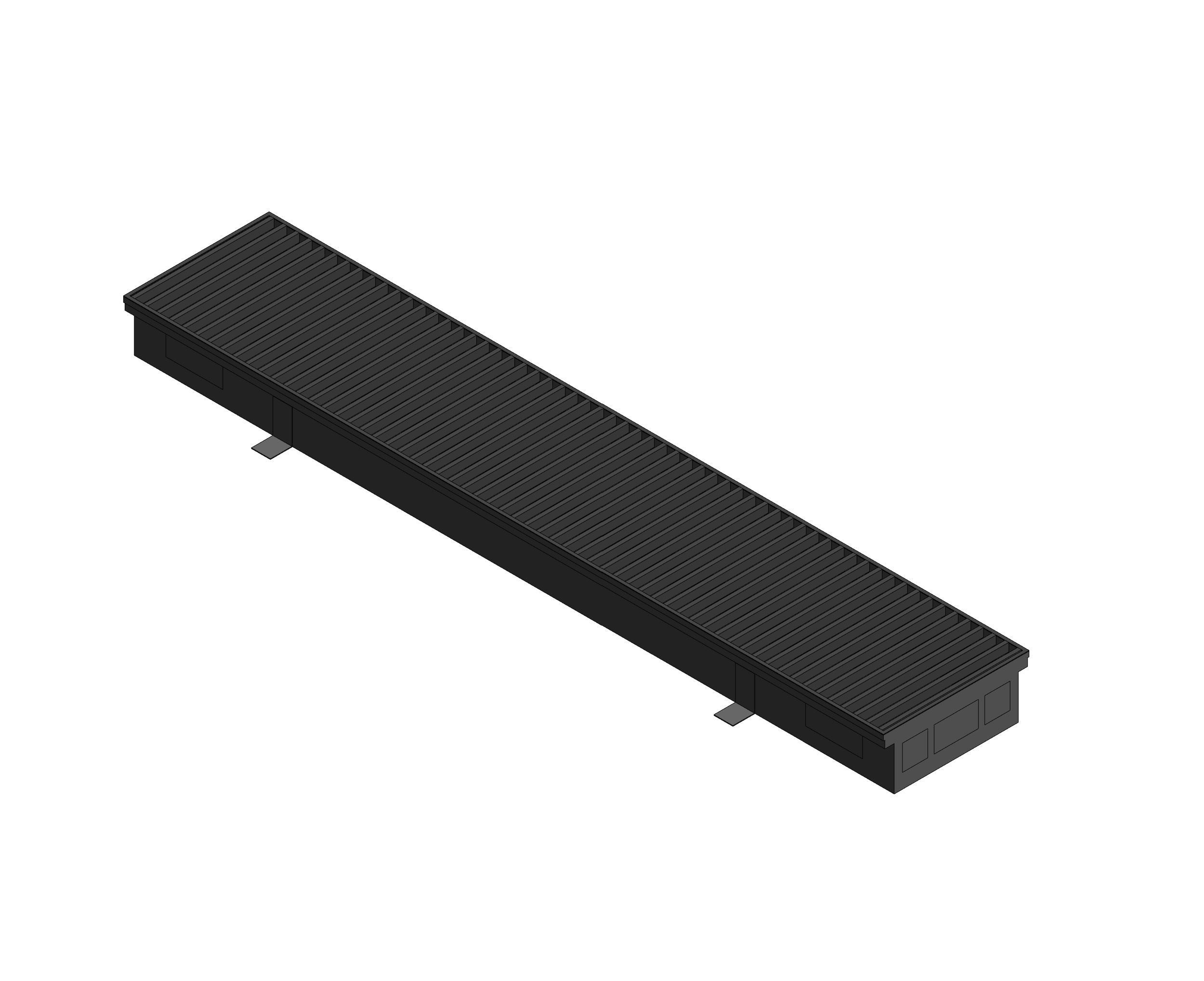

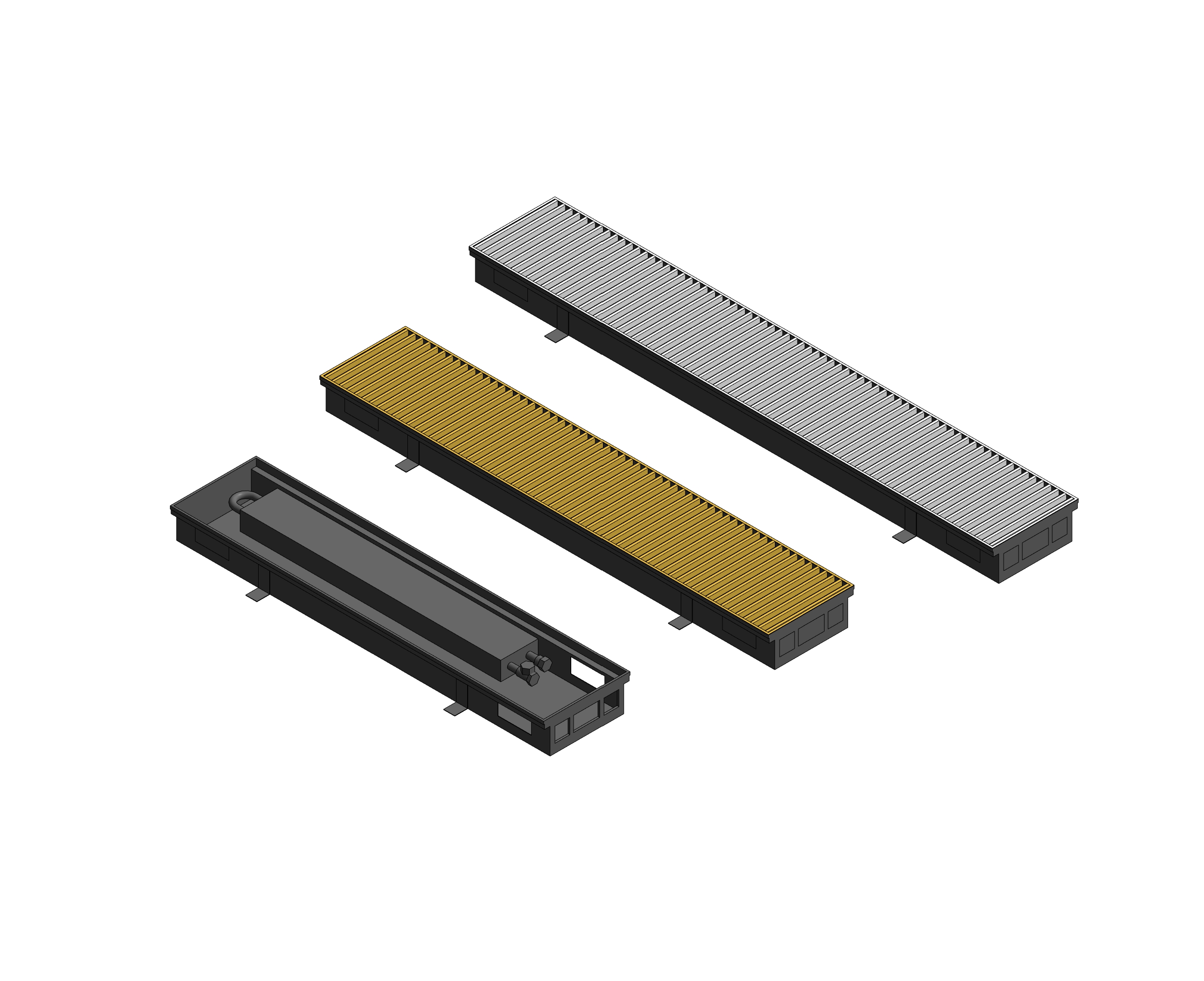

Конвекторы Gekon Эко – это канальный прибор отопления с естественной конвекцией для монтажа в конструкции пола. В данной разработке представлены модели напольных, настенных и внутрипольных конвекторов Gekon. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2021 для шаблона Autodesk. Модели выполнены в категории «Оборудование» в трех уровнях детализации. На высокой — объёмная модель с проработанной геометрией (корпус, решетка, теплообменник), на средней и низкой – условное графическое обозначение.

Файлы для скачивания


rfa	gek_konvektor_eco_vnutripolnyy_zamknutogotipa_gekon.rfa	2.3 MB	Revit 2019
rvt	gek_konvektory_napolnyenastennyevnutripolnye_gekon.rvt	36.3 MB	Revit 2019
pdf	gekon_instrukciyaporabotesmodelyami.pdf	2.3 MB	—
txt	gek_konvektor_eco_vnutripolnyy_zamknutogotipa_gekon.txt	2 KB	—

Типоразмеры (18)

Наименование
H=8 см, B=18 см
H=9 см, B=18 см
H=11 см, B=18 см
H=8 см, B=23 см
H=9 см, B=23 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Медь, Алюминий, Сталь оцинкованная
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 31311-2005
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Гекон»
Вид профиля решетки_UBL	● : UBL
