Конвектор Gekon Вент внутрипольный (замкнутого типа)

Обновлено 4 дня назад

Описание

Конвекторы Gekon Вент — канальный прибор отопления с принудительной конвекцией для монтажа в конструкцию пола.

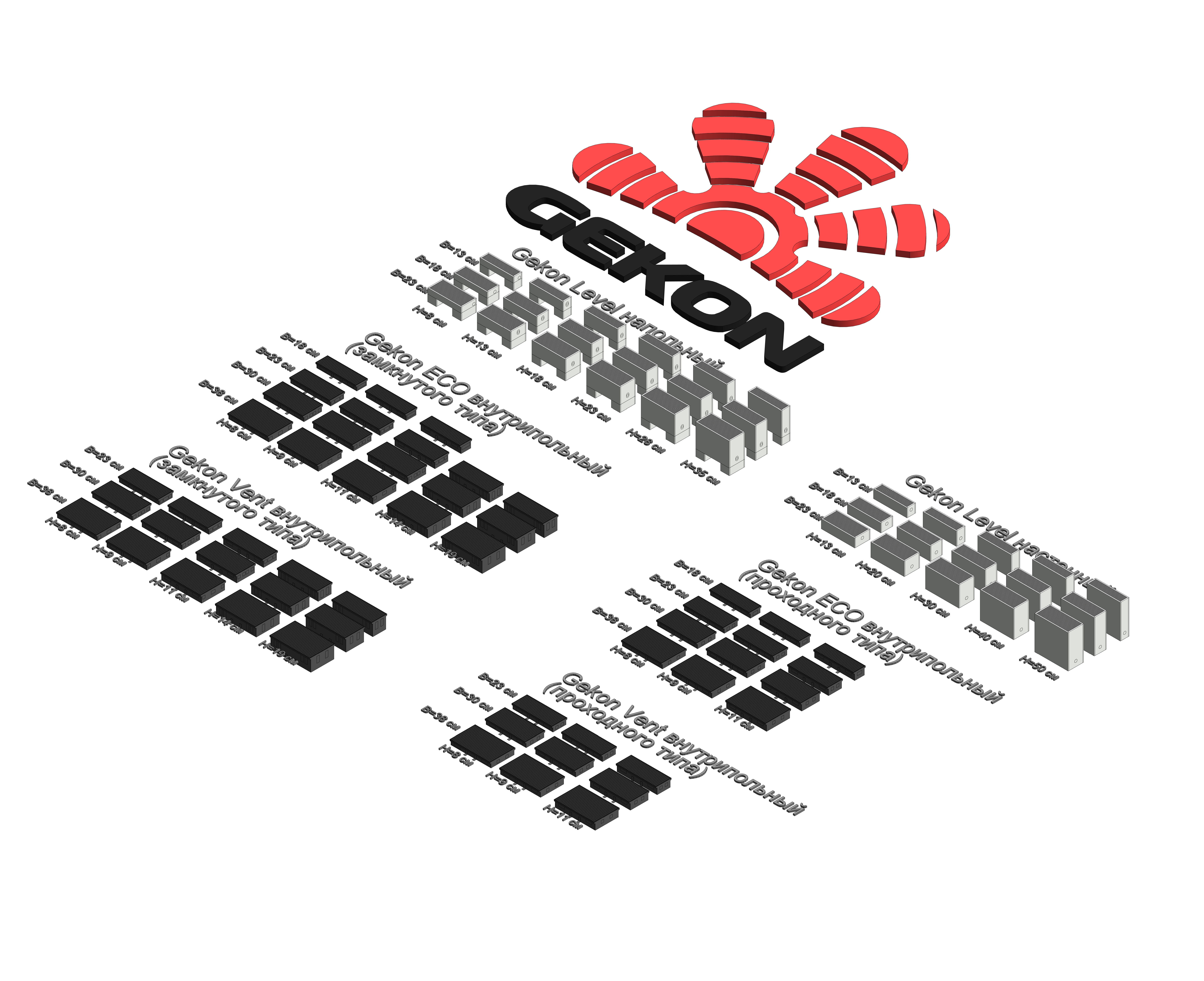

В данной разработке представлены модели напольных, настенных и внутрипольных конвекторов Gekon. Версия файлов Autodesk Revit: 2019. Общие параметры семейства: параметры ФОП 2021 для шаблона Autodesk.

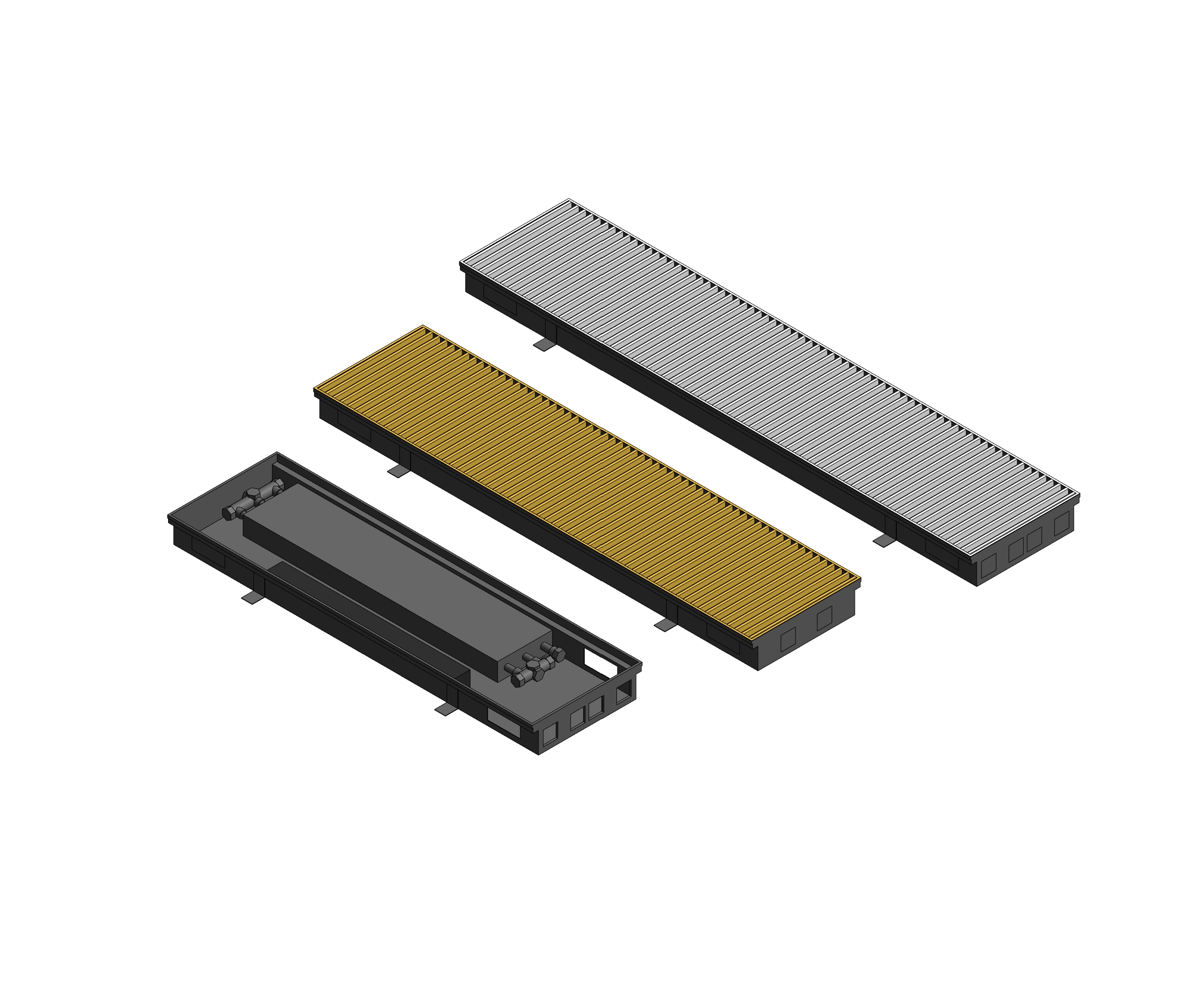

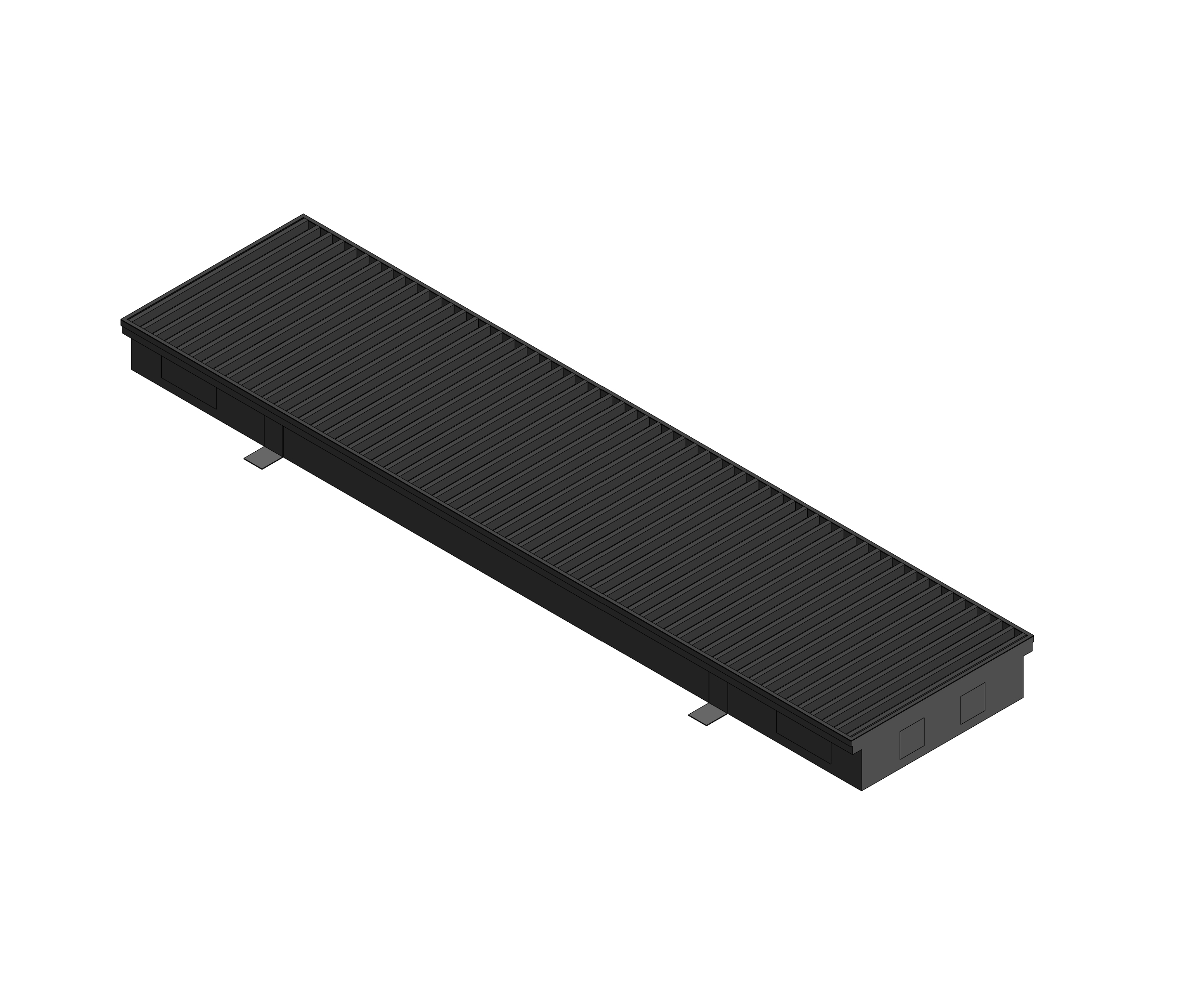

Модели выполнены в категории «Оборудование» на трёх уровнях детализации. На высоком уровне представлена объёмная модель с проработанной геометрией (корпус, решётка, теплообменник), на среднем и низком — условное графическое обозначение.

Файлы для скачивания


rfa	gek_konvektor_vent_vnutripolnyy_zamknutogotipa_gekon.rfa	2.4 MB	Revit 2019
rvt	gek_konvektory_napolnyenastennyevnutripolnye_gekon.rvt	36.3 MB	Revit 2019
pdf	gekon_instrukciyaporabotesmodelyami.pdf	2.3 MB	—
txt	gek_konvektor_vent_vnutripolnyy_zamknutogotipa_gekon.txt	1 KB	—

Типоразмеры (15)

Наименование
H=8 см, B=23 см
H=9 см, B=23 см
H=11 см, B=23 см
H=14 см, B=23 см
H=19 см, B=23 см

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Медь, Алюминий, Сталь оцинкованная
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 31311-2005
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Гекон»
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
