Извещатель охранный точечный магнитоконтактный ИО 102-40 исп.А2М(3) АТФЕ.425119.066 ТУ

Name: Извещатель охранный точечный магнитоконтактный ИО 102-40 исп.А2М(3) АТФЕ.425119.066 ТУ
Brand: Магнито-Контакт

Обновлено в 2022 году

Описание

Извещатель предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

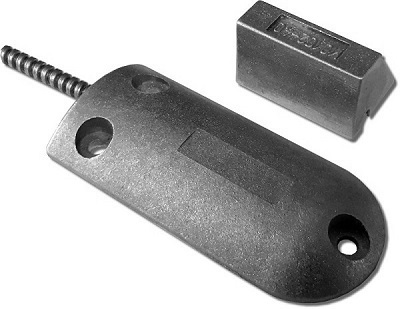

Извещатель конструктивно состоит из геркона с двумя контактами, помещённого в металлический корпус в виде "лыжи"(А) и управляющего магнита, установленного металлический корпус.
Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67.
Вывод длиной 0,6 м помещен в металлический оцинкованный (3) гофрорукав.

Файлы для скачивания

Скачивание моделей этого производителя откроется 1 ноября: лимит на месяц исчерпан. Модели других производителей доступны.

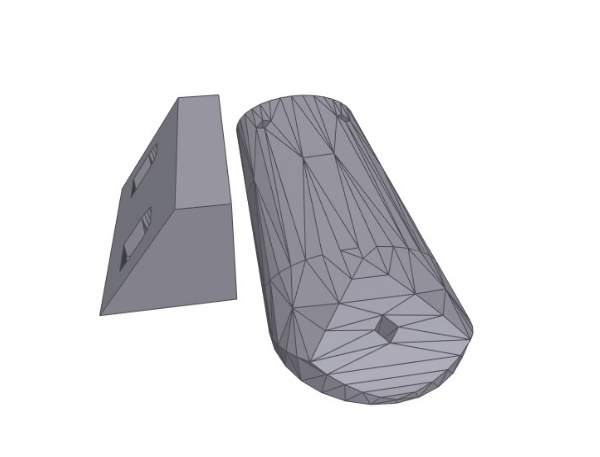

rfa	security detector io102-40 a2m(3).rfa	460 KB	Revit 2019
rvt	spetsifikatsiya.rvt	7.6 MB	Revit 2019
ifc	security detector io102-40 a2m(3).ifc	61 KB	IFC2X3
pdf	passport_io102_40.pdf	331 KB	—
pdf	sertifikat.pdf	1.7 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Металл
Размеры
Высота	10 mm
Ширина	40 mm
Длина	90 mm
Вес	155 g
Параметры в файлах моделей
Датчик лыжа	True
Датчик трапеция	False
Датчик трапеция 2	True
Завод-изготовитель ADSK_Завод-изготовитель	НПП «МАГНИТО-КОНТАКТ»
Масса ADSK Масса	0.155
