Извещатель охранный точечный магнитоконтактный ИО 102-40 исп.Б2М(3) АТФЕ.425119.066 ТУ

Name: Извещатель охранный точечный магнитоконтактный ИО 102-40 исп.Б2М(3) АТФЕ.425119.066 ТУ
Brand: Магнито-Контакт

Обновлено в 2022 году

Описание

Извещатель предназначен для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

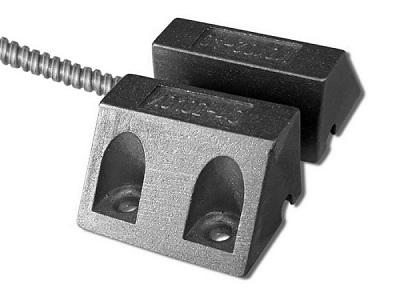

Извещатель конструктивно состоит из геркона с двумя контактами, помещённого в металлический корпус в виде "трапеции"(Б) и управляющего магнита, установленного металлический корпус.
Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67.
Вывод длиной 0,6 м помещен в металлический оцинкованный (3) гофрорукав.

Файлы для скачивания

Скачивание моделей этого производителя откроется 1 ноября: лимит на месяц исчерпан. Модели других производителей доступны.


rvt	spetsifikatsiya.rvt	7.6 MB	Revit 2019
rfa	security detector io102-40 b2m(3).rfa	436 KB	Revit 2019
ifc	security detector io102-40 b2m(3).ifc	52 KB	IFC2X3
pdf	sertifikat.pdf	1.7 MB	—
pdf	passport_io102_40.pdf	331 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Металл
Размеры
Высота	25 mm
Ширина	28 mm
Длина	40 mm
Вес	155 g
Параметры в файлах моделей
TypeName	ИО 102-40 Б2М(3)
Код изделия ADSK_Код изделия	00-00001385
Масса ADSK Масса	0.155
Изготовитель	НПП «МАГНИТО-КОНТАКТ»
Единица измерения ADSK_Единица измерения	шт.
