Импульсный преобразователь напряжения ИПН 24-12 АЯКС АТФЕ.469445.001-01ТУ

Name: Импульсный преобразователь напряжения ИПН 24-12 АЯКС АТФЕ.469445.001-01ТУ
Brand: Магнито-Контакт

Обновлено в 2023 году

Описание

Импульсный преобразователь напряжения ИПН 24-12 АЯКС предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 19 до 28 В, в выходное стабилизированное напряжение 12 В постоянного тока.
Преобразователь рассчитан на круглосуточный режим работы при температуре окружающей среды от -30 °С до +40 °С и относительной влажности не более 90%.

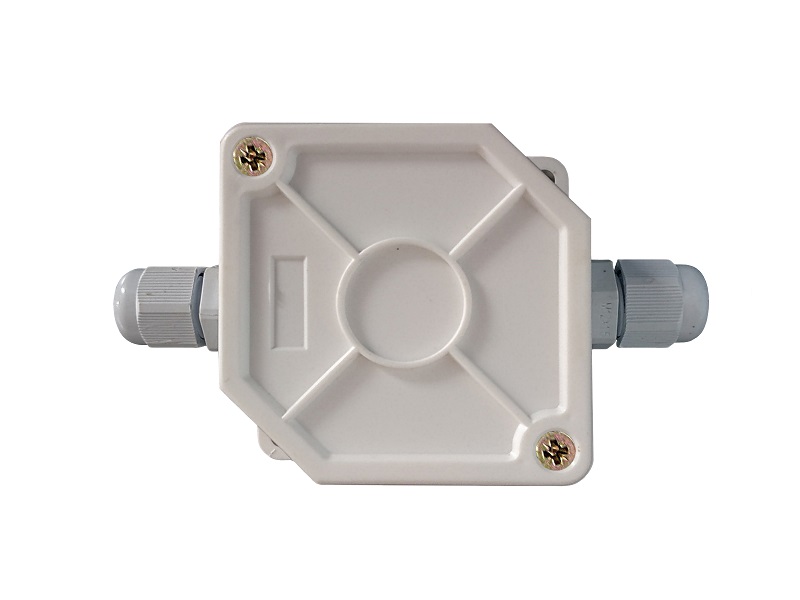

Преобразователь выполнен в пластиковом корпусе с кронштейнами для крепления.
Входное напряжение питания постоянного тока входное номинальное 24 В
Допустимые значения напряжения от 19 до 28 В(максимальное, не приводящее к повреждениям 28 В, не тестируется)
Собственный ток потребления не более 30 мА
Мощность потребления не более 0,8 Вт
Преобразователь обеспечивает выходное напряжение 12 В ± 1 В
Преобразователь обеспечивает номинальный выходной ток не более 180 мА
Средний полный срок службы преобразователя 12 лет
Степень защиты, обеспечиваемая оболочкой IP 65

Файлы для скачивания

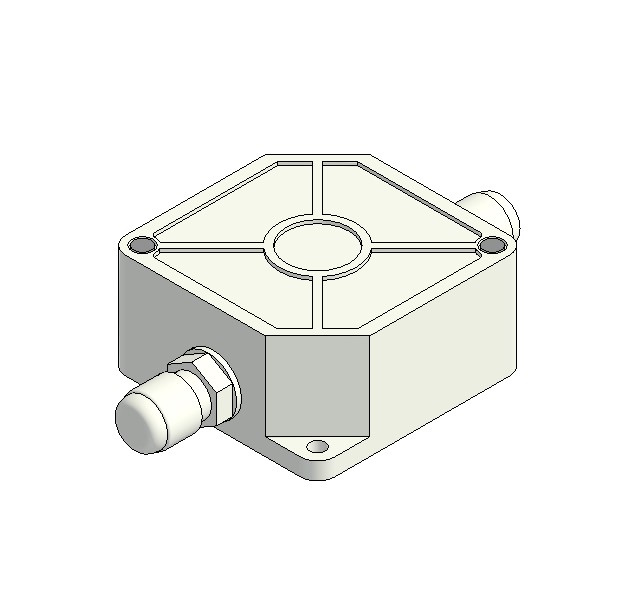

rfa	Impulsnyy preobrazovatel napryazheniya IPN AYaKS.rfa	568 KB	Revit 2023
pdf	ipn_24_12v_passport.pdf	230 KB	—
pdf	24-12.pdf	1.5 MB	—

Типоразмеры (2)

Наименование	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Обозначение ADSK Обозначение	Выходное напряжение ADSK_Выходное напряжение	Допустимые значения напряжения	Описание
Импульсный преобразователь напряжения ИПН 24-12 АЯКС	Импульсный преобразователь напряжения ИПН 24-12 АЯКС	24 В	АТФЕ.469445.001-01ТУ	12 В	от 19 до 28 В	Импульсный преобразователь напряжения ИПН 24-12 АЯКС предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 19 до 28 В, в выходное стабилизированное напряжение 12 В постоянного тока.
Импульсный преобразователь напряжения ИПН 12-24 АЯКС	Импульсный преобразователь напряжения ИПН 12-24 АЯКС	12 В	АТФЕ.469445.001ТУ	24 В	от 9 до 18 В	Импульсный преобразователь напряжения ИПН 12-24 АЯКС предназначен для преобразования нестабилизированного входного напряжения постоянного тока, находящегося в пределах от 10 до 14 В, в выходное стабилизированное напряжение 24 В постоянного тока.

Технические характеристики

Общее
Категория	Оборудование для систем связи, сигнализации и пожарной безопасности
Тип	Охранно-пожарная сигнализация (ОПС)
Материалы	Пластик
Размеры
Высота	30 mm
Ширина	60 mm
Длина	106 mm
Вес	100 g
Общие характеристики
Материал ADSK Материал	Пластик белый
Примечание ADSK Примечание	Преобразователь рассчитан на круглосуточный режим работы при температуре окружающей среды от -30 °С до +40 °С и относительной влажности не более 90%.
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	НПП «МАГНИТО-КОНТАКТ»
Изготовитель	НПП «МАГНИТО-КОНТАКТ»
