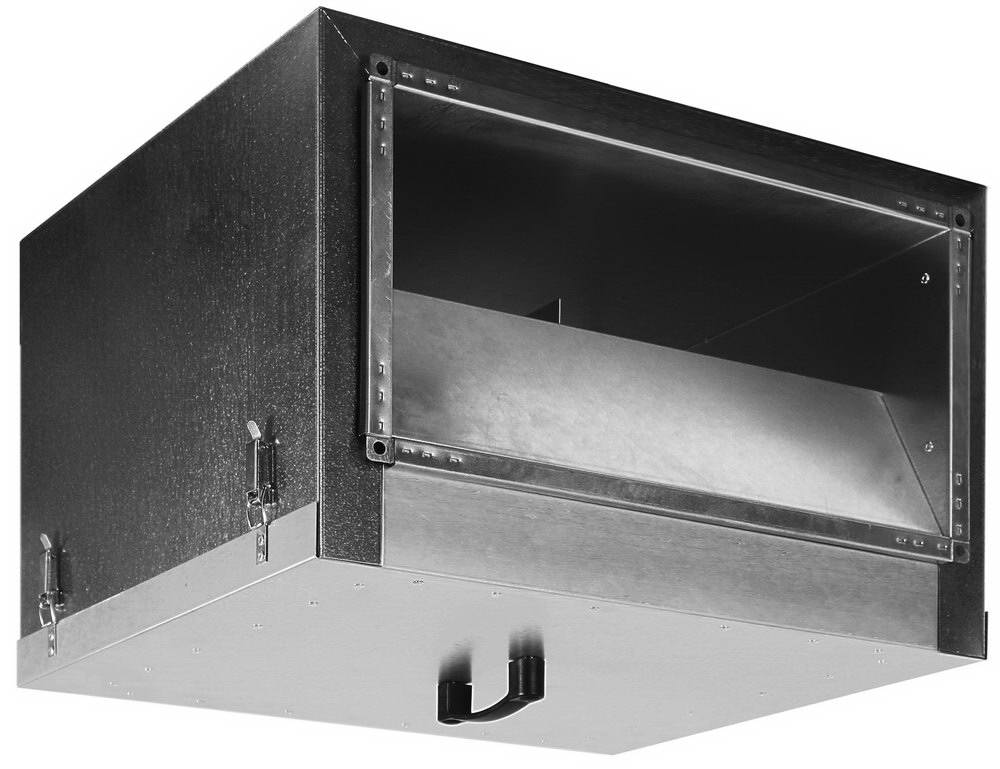

Канальный вентилятор IRF VIM в шумоизолированном корпусе

Name: Канальный вентилятор IRF VIM в шумоизолированном корпусе
Brand: Р-Климат

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты.Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.

Файлы для скачивания


rfa	bimlib_kanalnyyventilyator_irf-vim_irf-b-vim_irf-b-ec_shuft.rfa	732 KB	Revit 2017

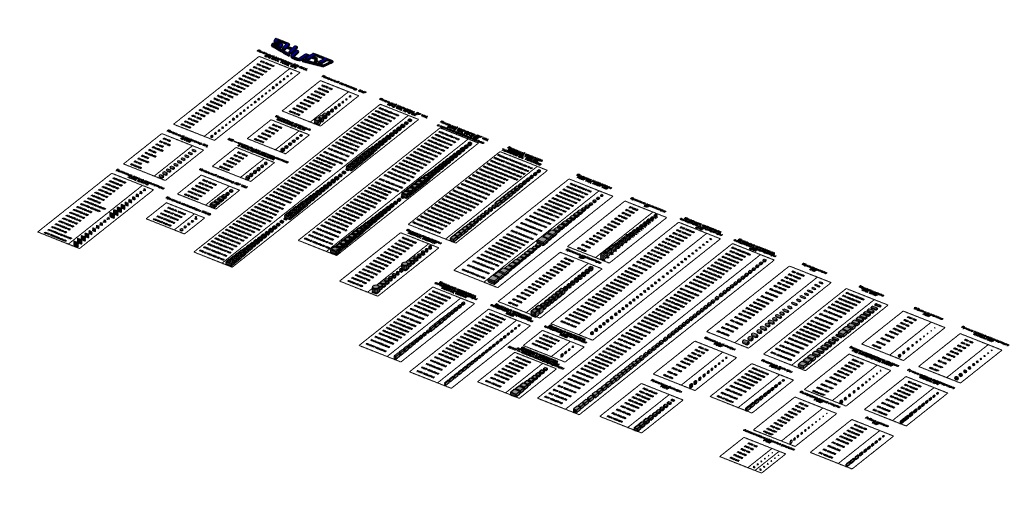

rvt	bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt	129.8 MB	Revit 2017
txt	bimlib_kanalnyyventilyator_irf-vim_irf-b-vim_irf-b-ec_shuft.txt	132 KB	—

Типоразмеры (37)

Наименование	230B	400B	Наименование ADSK Наименование	Количество фаз ADSK_Количество фаз	Модификация S	Описание	Тип
IRFE 400х200-4 VIM	True	False	Канальный вентилятор IRFE 400х200-4 VIM	1	False	Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты.Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.	1
IRFD 400х200-4 VIM	False	True	Канальный вентилятор IRFD 400х200-4 VIM	3	False	Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты.Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.	2
IRFE 500x250-4 VIM	True	False	Канальный вентилятор IRFE 500x250-4 VIM	1	False	Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты.Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.	3
IRFD 500x250-4 VIM	False	True	Канальный вентилятор IRFD 500x250-4 VIM	3	False	Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты.Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.	4
IRFE 500x300-4 VIM	True	False	Канальный вентилятор IRFE 500x300-4 VIM	1	False	Корпус вентиляторов серии IRF VIM изготовлен из оцинкованной стали с 50-мм слоем звукотеплоизоляции из базальтовой минеральной ваты.Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками (IRF-B - с назад загнутыми лопатками) и асинхронным двигателем с внешним ротором IP54 (IRF 400х200, IRF-B 500х250 - IP44), клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания.Зашита двигателя вентилятора осуществляется термореле или термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T, TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.	5

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	BIMLIB_Сталь_SHUFT
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Завод ВКО» марка SHUFT
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
