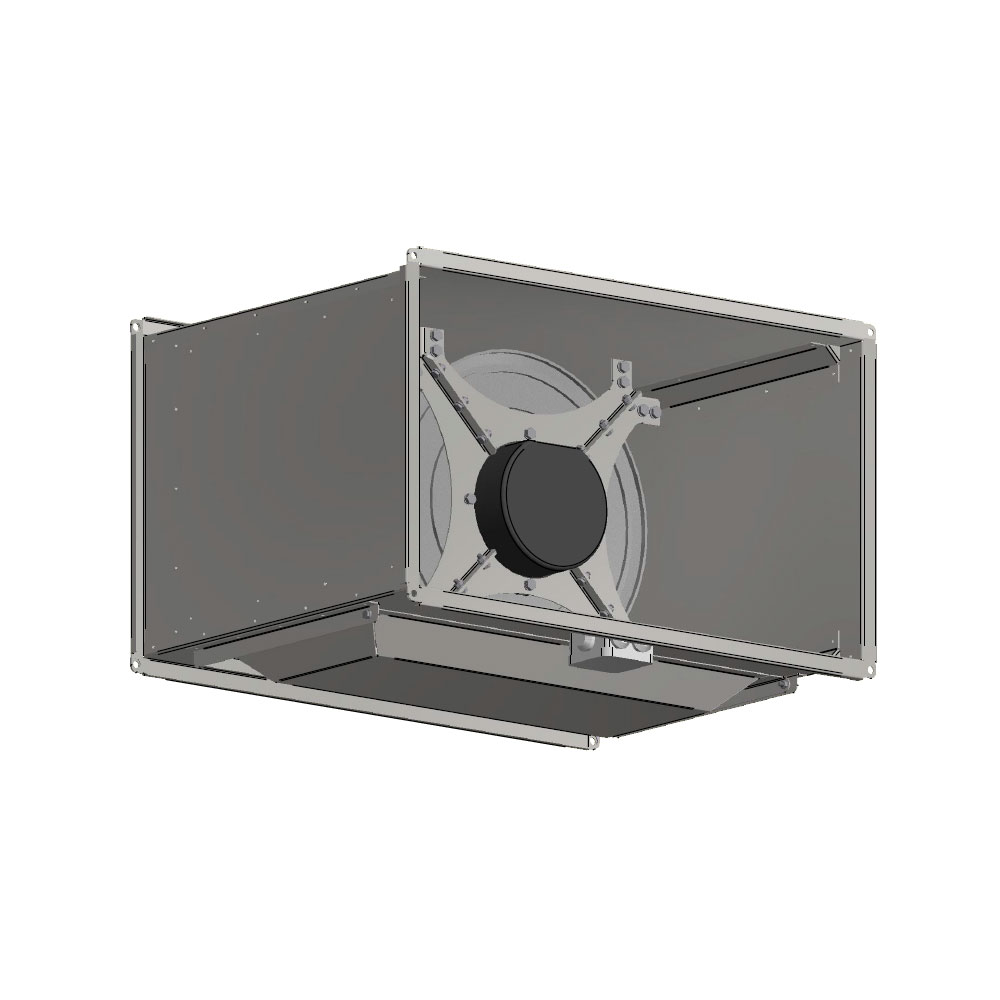

Канальный вентилятор TORNADO EC

Name: Канальный вентилятор TORNADO EC
Brand: Р-Климат

Обновлено в 2021 году

Описание

Версия Revit 2017. Представленное семейство моделей разработано с учетом технической документации компании SHUFT и правил оформления проектной/рабочей документации. Так же в каталоге разработаны все необходимые спецификации для автоматического подсчета номенклатуры всех изделий. Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Корпус из оцинкованной стали с сервисным люком; Крыльчатка с за¬гнутыми назад лопатками; Электронно-коммутируемые двигатели Ziehl-Abegg; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении.

Файлы для скачивания


rfa	bimlib_kanalnyyventilyator_tornado-twin-ec_tornado-ec_tornado_shuft.rfa	668 KB	Revit 2017
rvt	bimlib_injenernoeoborudovanie_ventilyatoryshumoglushiteliklapanyreshetki_shuft.rvt	129.8 MB	Revit 2017
txt	bimlib_kanalnyyventilyator_tornado-twin-ec_tornado-ec_tornado_shuft.txt	62 KB	—

Типоразмеры (24)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Частота вращения вентилятора ADSK_Частота вращения вентилятора	Описание
TORNADO TWIN EC 500x250-18-E	TORNADO TWIN EC 500x250-18-E	26.3	Канальный вентилятор TORNADO TWIN EC 500x250-18-E	230 В	4 А	TORNADO TWIN EC 500x250-18-E	1	4340	Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Корпус из оцинкованной стали с сервисным люком; Крыльчатка с за¬гнутыми назад лопатками; Электронно-коммутируемые двигатели Ziehl-Abegg; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении.
TORNADO TWIN EC 500x300-18-E	TORNADO TWIN EC 500x300-18-E	31.5	Канальный вентилятор TORNADO TWIN EC 500x300-18-E	230 В	4 А	TORNADO TWIN EC 500x300-18-E	1	4340	Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Корпус из оцинкованной стали с сервисным люком; Крыльчатка с за¬гнутыми назад лопатками; Электронно-коммутируемые двигатели Ziehl-Abegg; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении.
TORNADO TWIN EC 500x300-19-E	TORNADO TWIN EC 500x300-19-E	33.6	Канальный вентилятор TORNADO TWIN EC 500x300-19-E	230 В	3 А	TORNADO TWIN EC 500x300-19-E	1	3930	Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Корпус из оцинкованной стали с сервисным люком; Крыльчатка с за¬гнутыми назад лопатками; Электронно-коммутируемые двигатели Ziehl-Abegg; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении.
TORNADO TWIN EC 600x300-22-E	TORNADO TWIN EC 600x300-22-E	36.7	Канальный вентилятор TORNADO TWIN EC 600x300-22-E	230 В	3 А	TORNADO TWIN EC 600x300-22-E	1	2810	Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Корпус из оцинкованной стали с сервисным люком; Крыльчатка с за¬гнутыми назад лопатками; Электронно-коммутируемые двигатели Ziehl-Abegg; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении.
TORNADO TWIN EC 600x350-22-E	TORNADO TWIN EC 600x350-22-E	45	Канальный вентилятор TORNADO TWIN EC 600x350-22-E	230 В	3 А	TORNADO TWIN EC 600x350-22-E	1	2810	Назначение: Вытяжная и приточная вентиляция. Применение: Помещения бытового, общественного административного, промышленного назначения. Конструкция и материалы: Корпус из оцинкованной стали с сервисным люком; Крыльчатка с за¬гнутыми назад лопатками; Электронно-коммутируемые двигатели Ziehl-Abegg; Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях; Шариковые подшипники двигателя не требуют специального обслуживания. Регулирование производительности: по сигналу 0-10В; установка скорости встроенным триммером или с помощью внешнего регулятора(опция). Монтаж: В любом положении.

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Материал ADSK Материал	BIMLIB_Сталь_SHUFT
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Завод ВКО» марка SHUFT
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
