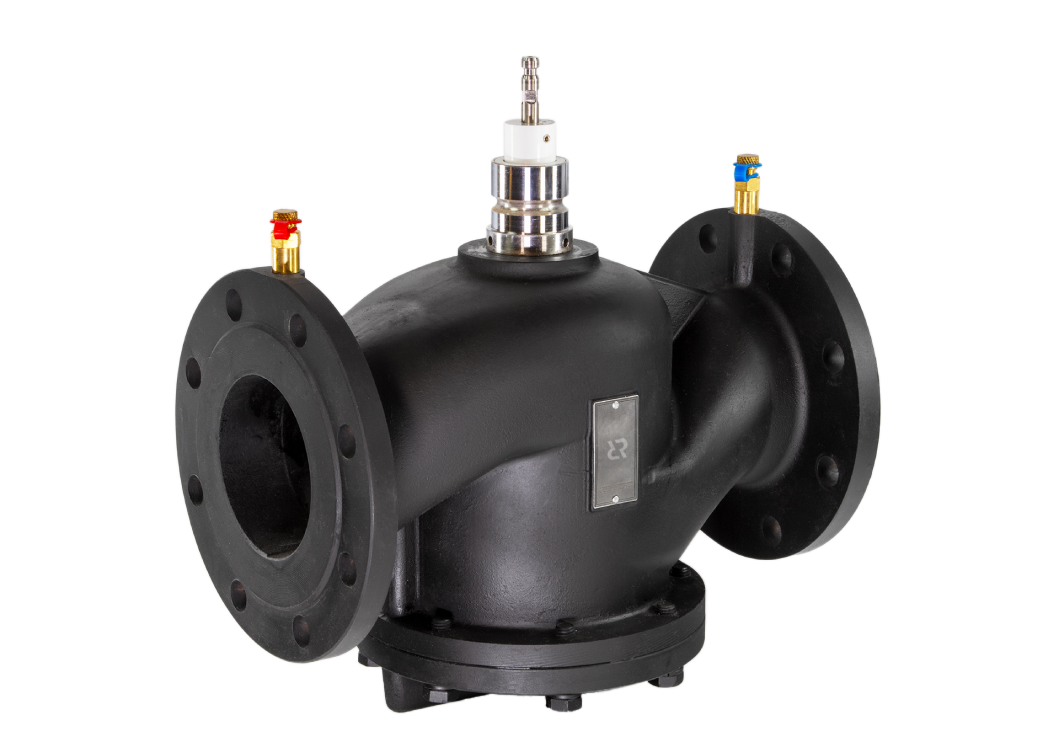

Комбинированный балансировочный клапан AQF-R с ниппелями, DN65—200, с приводом

Name: Комбинированный балансировочный клапан AQF-R с ниппелями, DN65—200, с приводом
Brand: Ридан

Обновлено в 2024 году

Описание

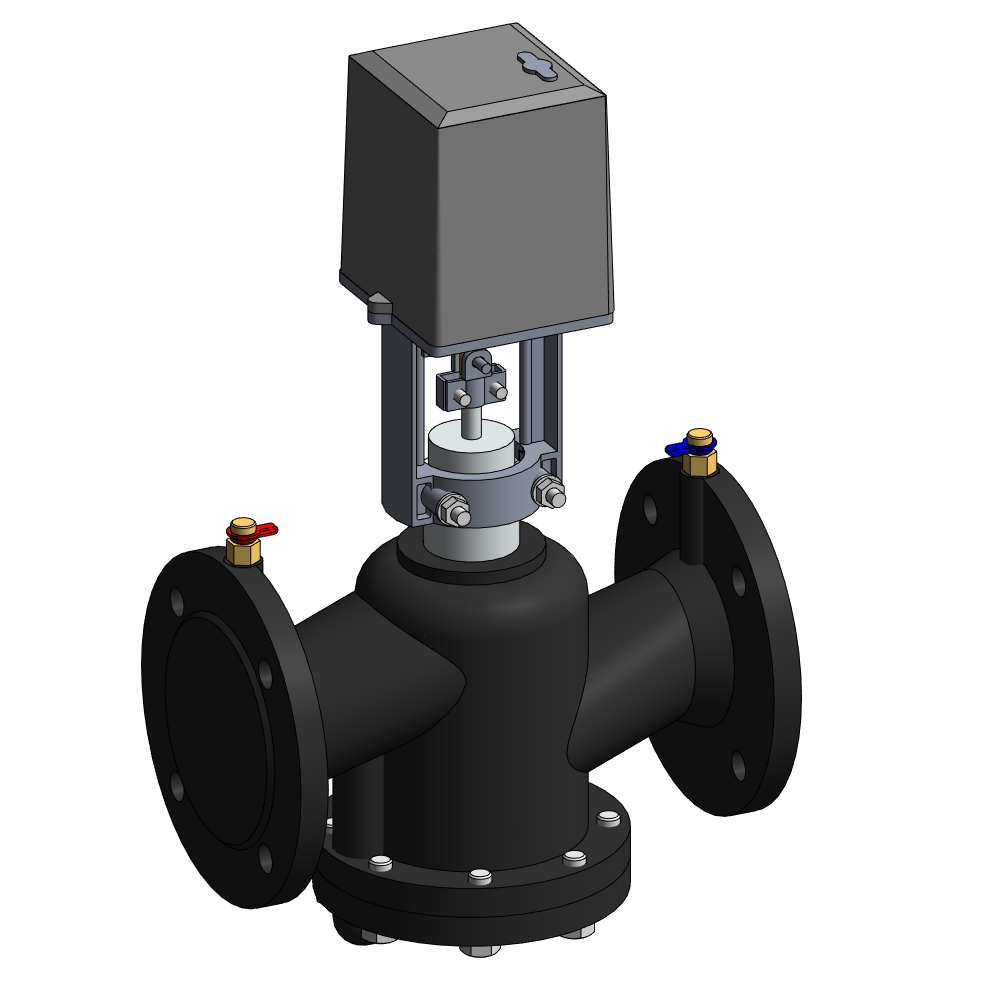

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.

Файлы для скачивания


rfa	ridan_aqf-r_avtomaticheskiybalansirovochnyyklapan_sprivodom.rfa	2.9 MB	Revit 2019
rvt	ridan_bibliotekamodeley_balansirovka_v1.rvt	26.4 MB	Revit 2019
pdf	ridan_instrukciyaporabotesmodelyami_balansirovka_v1.pdf	959 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Fn	Tn
DN 65	AQF-R DN65	25	Комбинированный балансировочный клапан AQF-R с ниппелями PN16, Tmax=110C, DN65	65 мм	003Z1973R	7 Вт	7 В·А	4	8
DN 80	AQF-R DN80	32	Комбинированный балансировочный клапан AQF-R с ниппелями PN16, Tmax=110C, DN80	80 мм	003Z1974R	18 Вт	18 В·А	8	8
DN 100	AQF-R DN100	43	Комбинированный балансировочный клапан AQF-R с ниппелями PN16, Tmax=110C, DN100	100 мм	003Z1975R	18 Вт	18 В·А	8	8
DN 125	AQF-R DN125	65	Комбинированный балансировочный клапан AQF-R с ниппелями PN16, Tmax=110C, DN125	125 мм	003Z1905R	18 Вт	18 В·А	8	12
DN 150	AQF-R DN150	83	Комбинированный балансировочный клапан AQF-R с ниппелями PN16, Tmax=110C, DN150	150 мм	003Z1906R	18 Вт	18 В·А	8	12

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Чугун
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Корпус AQF-R - Ковкий чугун
Напряжение ADSK Напряжение	24 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Ридан-Трейд»
