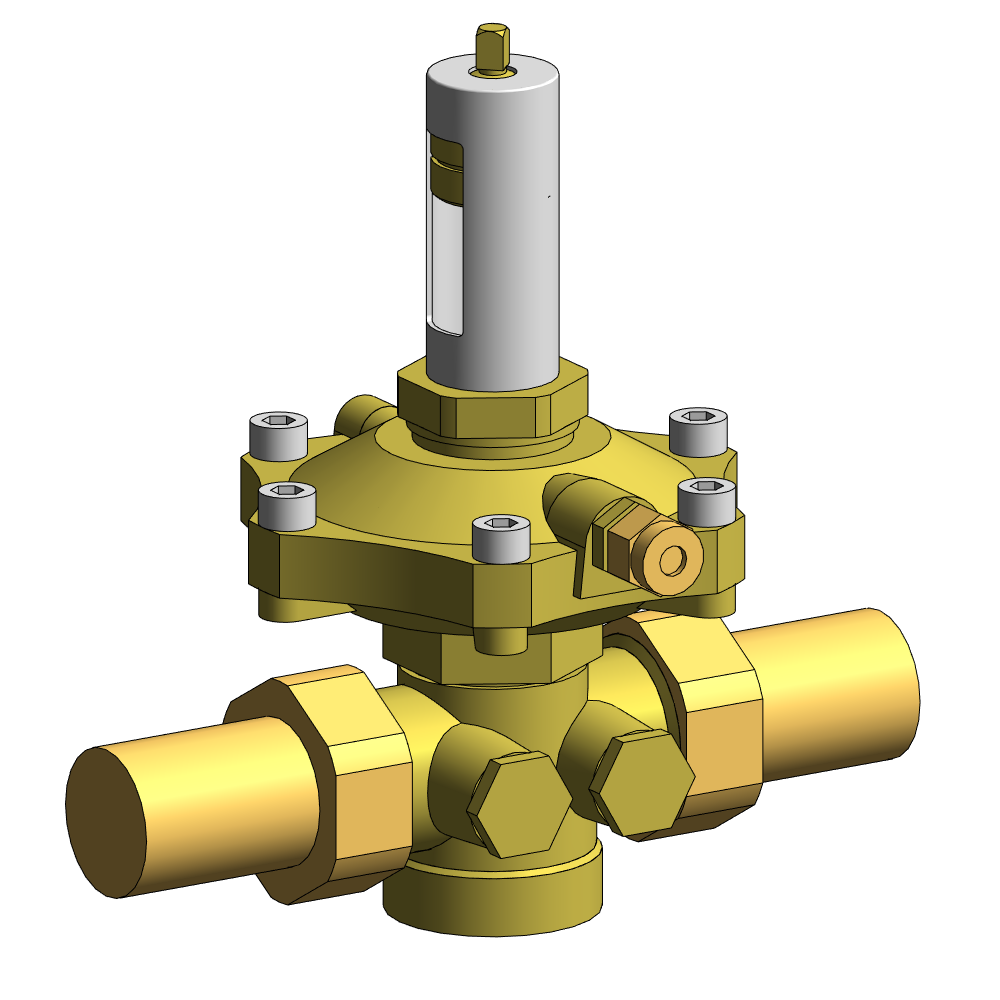

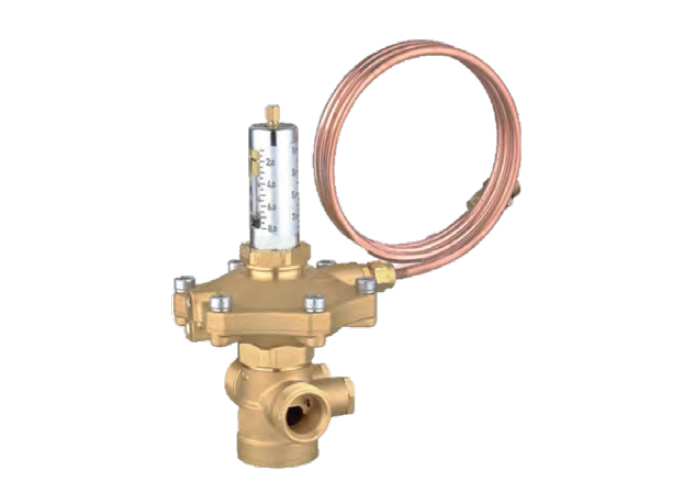

Клапан балансировочный автоматический APT-R, диапазон настройки 5-35 кПа, DN15—50

Name: Клапан балансировочный автоматический APT-R, диапазон настройки 5-35 кПа, DN15—50
Brand: Ридан

Обновлено в 2024 году

Описание

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.

Файлы для скачивания


rfa	ridan_apt-r_avtomaticheskiybalansirovochnyyklapan.rfa	1.3 MB	Revit 2019
rvt	ridan_bibliotekamodeley_balansirovka_v1.rvt	26.4 MB	Revit 2019
pdf	ridan_instrukciyaporabotesmodelyami_balansirovka_v1.pdf	959 KB	—

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Корпус до 32	Корпус от 32
DN 15	APT-R DN15	1.41	Клапан балансировочный автоматический с наружной резьбой 3/4", диапазон настройки 5-35 кПа, PN16, Tmax=120C, DN15	15 мм	003Z5701R	True	False
DN 20	APT-R DN20	1.46	Клапан балансировочный автоматический с наружной резьбой 1", диапазон настройки 5-35 кПа, PN20, Tmax=120C, DN20	20 мм	003Z5702R	True	False
DN 25	APT-R DN25	1.5	Клапан балансировочный автоматический с наружной резьбой 1 1/4", диапазон настройки 5-35 кПа, PN20, Tmax=120C, DN25	25 мм	003Z5703R	True	False
DN 32	APT-R DN32	2.25	Клапан балансировочный автоматический с наружной резьбой 1 1/2", диапазон настройки 5-35 кПа, PN20, Tmax=120C, DN32	32 мм	003Z5704R	False	True
DN 40	APT-R DN40	2.83	Клапан балансировочный автоматический с наружной резьбой 2", диапазон настройки 5-35 кПа, PN20, Tmax=120C, DN40	40 мм	003Z5705R	False	True

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Арматура
Материалы	Латунь
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «Ридан-Трейд»
LT G	APT-R_G
LT Kv	APT-R_Kv
