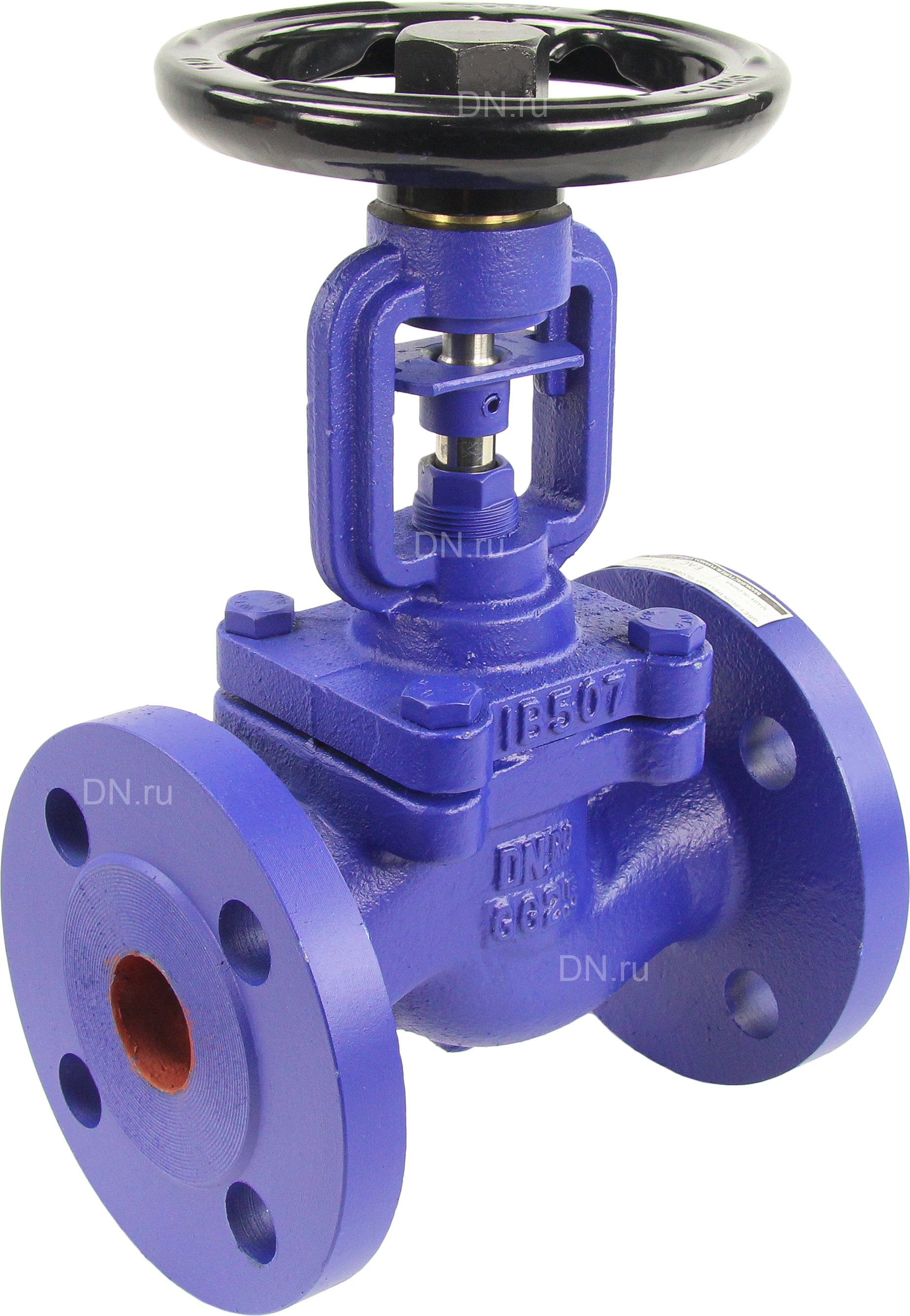

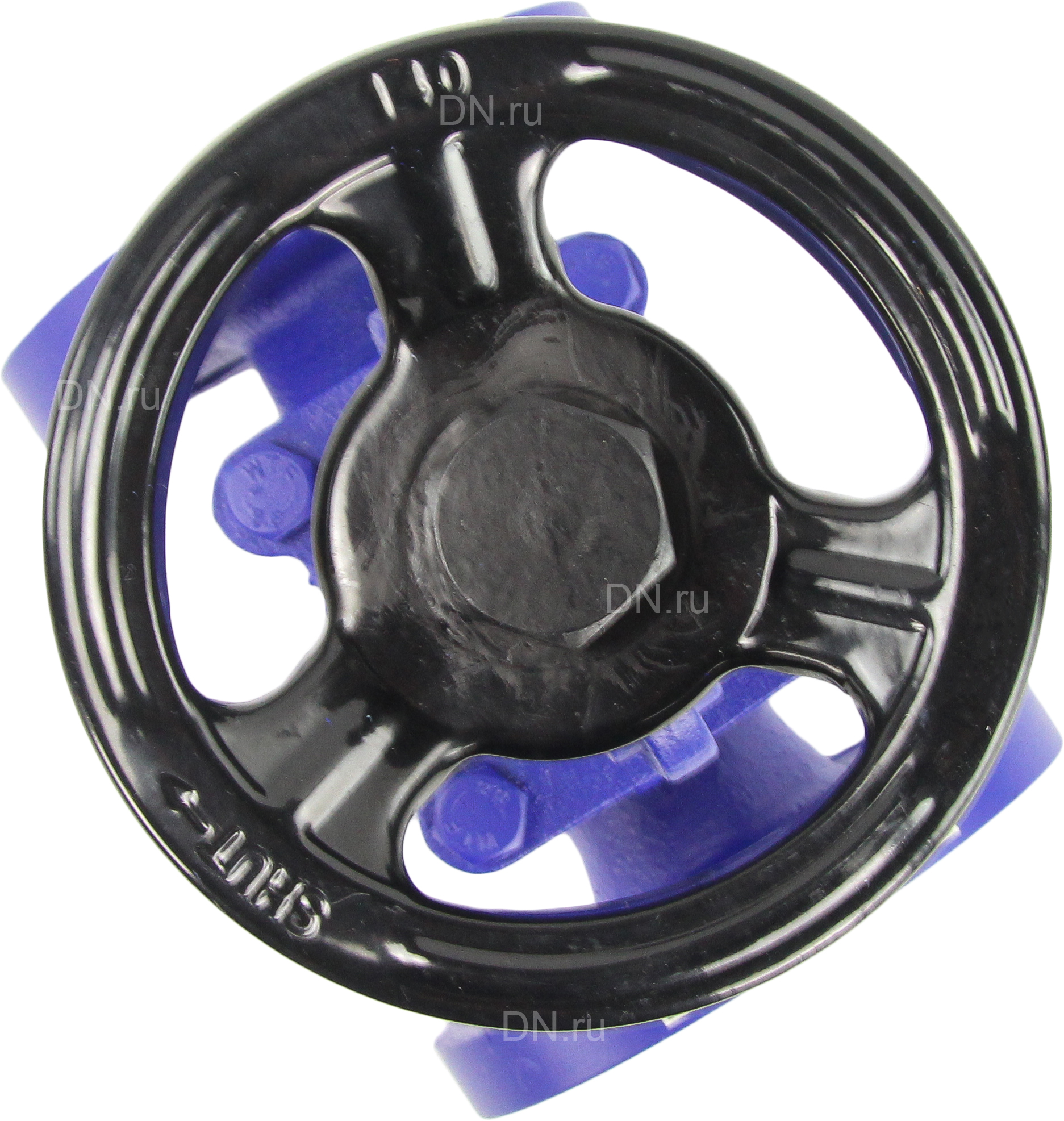

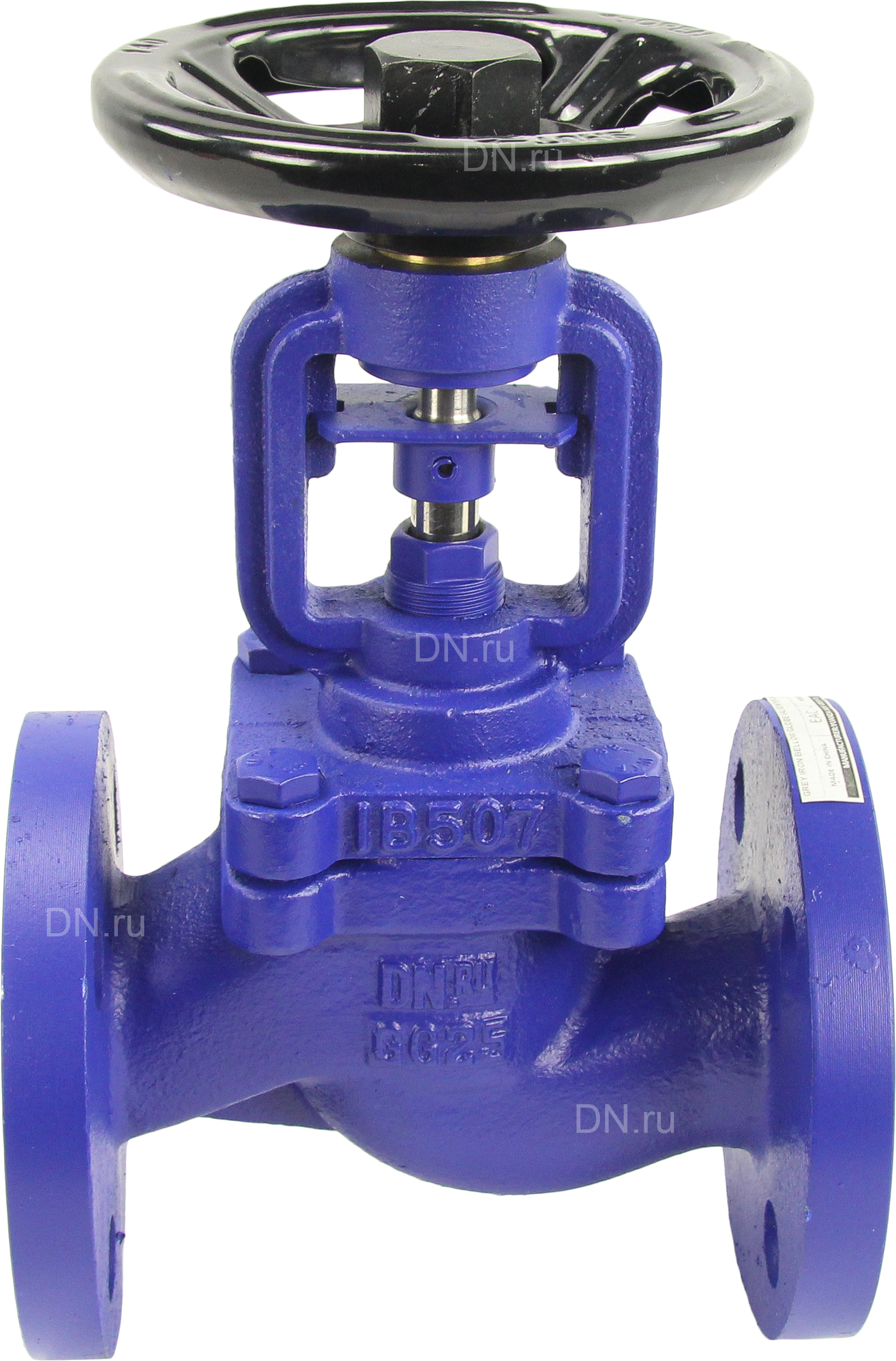

Клапан запорный сильфонный DN.ru VSO1121M-F-S Ду100 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал

Name: Клапан запорный сильфонный DN.ru VSO1121M-F-S Ду100 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал
Brand: DN.ru

Обновлено в 2024 году

Описание

Клапан запорный предназначен для установки в качестве запорного устройства на трубопроводах. Принцип работы: При вращении маховика по часовой или против часовой стрелки, вращательное движение передается па шпиндель, и закрепленный на нем золотник закрывает или отрывает проходное отверстие в корпусе.

ВНИМАНИЕ: Запрещено использование запорных клапанов в качестве регулирующей арматуры.

Файлы для скачивания


dwg	dn100_3d_dwg.dwg	2.6 MB	AutoCAD 2018+
pdf	ds_dnru_klapany_zapornye_19_05_2029[1].pdf	80 KB	—
stp	dn100_3d_step.stp	1.9 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	440 mm
Ширина	220 mm
Длина	350 mm
Вес	40370 g
Диаметр	100 mm
